プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ
通常単価(税別)
180円～26,399円
税込単価
198円～29,039円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プラレールチェーン HPUシリーズ 標準タイプ フラップ開閉

日本ピスコ

プラレールチェーン HPUシリーズ 標準タイプ フラップ開閉
4.4
通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プラレールチェーン 低摩耗・低騒音・フラップ開閉タイプ SPシリーズ

日本ピスコ

プラレールチェーン 低摩耗・低騒音・フラップ開閉タイプ SPシリーズ
4
通常価格(税別)： 136円 (税込価格：150円)

通常出荷日：在庫品1日目

摺動部の無い連結構造、発塵を極力抑えることに成功した低発塵タイプのプラレールチ...

詳細情報を確認する
  • 種類
    モジュラー式角形
  • カバー種類
    標準
  • キャリア内部分割数
    なし
  • 特性
    低発塵 / 低騒音
  • 使用速度 (m/s)
    4
  • ケーブル挿入面
    外周面
  • ケーブル挿入種類
    スナップ(開閉)
  • 運動の種類
    2次元運動
  • 使用温度範囲 (℃)
    -8::80
  • キャリア材質
    樹脂

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
  • 取付金具は含まれておりません。詳細はこちら
未確定：候補が650型番あります。
数量：

商品情報

外形図

1520タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 1520タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2040タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 2040タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2540タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 2540タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

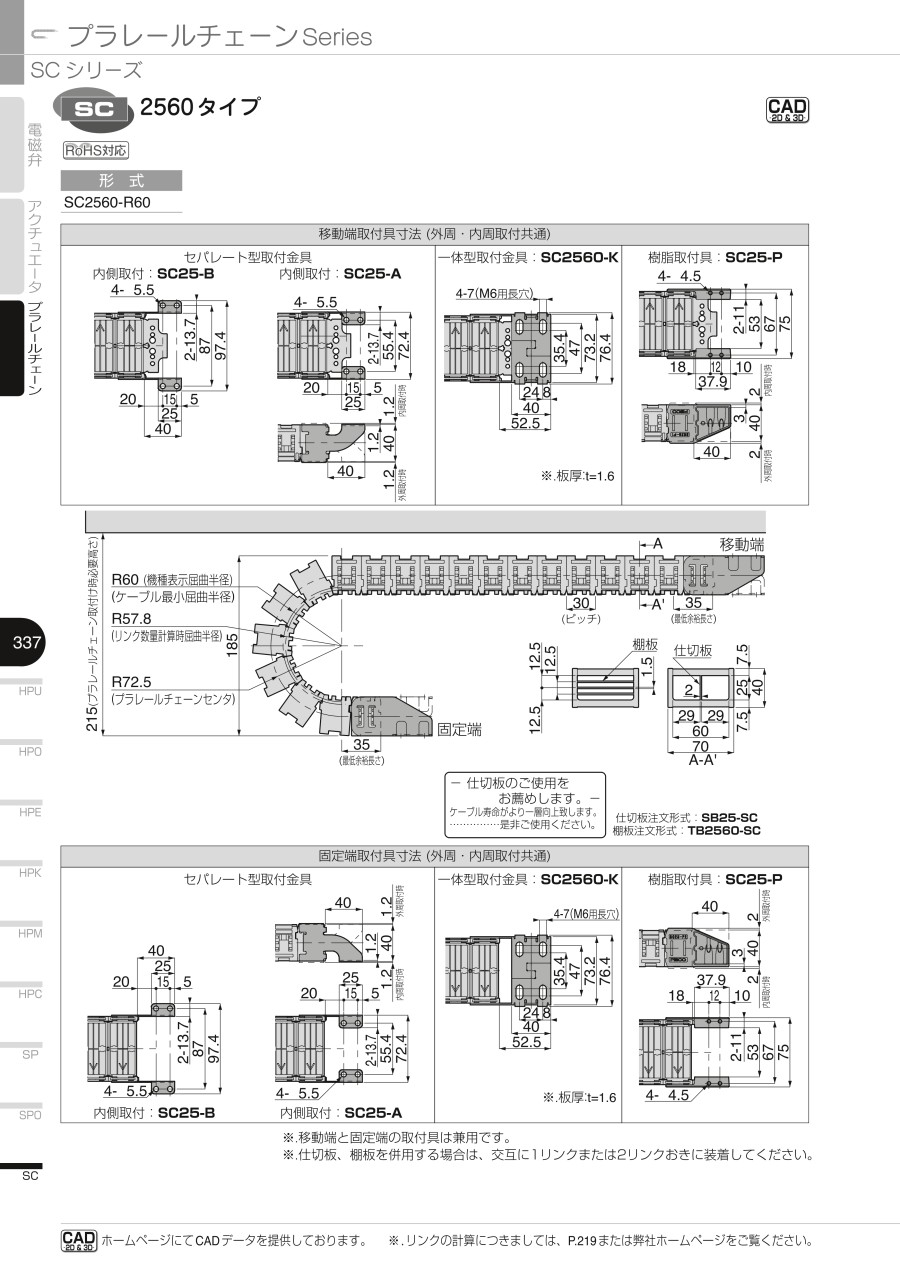

2560タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 2560タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2580タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 2580タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

3560タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 3560タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

35100タイプ

プラレールチェーン 低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ 35100タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

製品仕様

製品仕様

本体材質TPEE、PA6 GF30%
取付具材質SPCC＋三価ユニクロメッキ、SUS304、PA6 GF45%
使用温度範囲-8～80℃
使用環境条件酸・アルカリの雰囲気内、熱水中はお避けください。

標準タイプの仕様

タイプ1,5202,0402,5402,5602,5803,56035,100
最小屈曲半径（mm）28
34		31
38
58		60
85		6060
85		75
100
最大ケーブル・ホース外径（mm）1216202028
ピッチ（mm）1820303045
リンク数（/m）5650333323
※ 最大フリースパン（m）1.11.41.51.521.8
最大移動ストローク（m）2.152.752.92.93.93.5
最大ケーブル・ホース質量（kg/m）11336
最大移動速度（m/s）4
プラレールチェーン質量（kg/m）0.340.70.770.941.21.42
プラレールチェーン本体材質TPEE、PA6 GF30%
使用温度範囲（℃）-8～80
使用環境条件酸・アルカリの雰囲気内、熱水中はお避けください。
  • ※ 最大フリースパン：水平走行できる長さ

省スペースタイプの仕様

タイプL2020L2050L2570L3050
最小屈曲半径（mm）363146
64		46
最大ケーブル・ホース外径（mm）16162024
ピッチ（mm）20203030
リンク数（/m）50503333
※ 最大フリースパン（m）1.41.41.51.6
最大移動ストローク（m）2.752.752.93.13
最大ケーブル・ホース質量（kg/m）1133
最大移動速度（m/s）4
プラレールチェーン質量（kg/m）0.390.580.961.2
プラレールチェーン本体材質TPEE、PA6 GF30%
使用温度範囲（℃）-8～80
使用環境条件酸・アルカリの雰囲気内、熱水中はお避けください。
  • ※ 最大フリースパン：水平走行できる長さ

外観

内部収納ケーブルに接触する本体内面部分が軟質材のため、ケーブルへの摩耗が著しく低減

内部収納ケーブルに接触する本体内面部分が軟質材のため、ケーブルへの摩耗が著しく低減

サイズ一覧

SC1520／SC2040／SC2540／SCL2020／SCL2050／SC2560

SC1520／SC2040／SC2540／SCL2020／SCL2050／SC2560

SCL2570／SCL3050／SC3560／SC2580／SC35100

SCL2570／SCL3050／SC3560／SC2580／SC35100

タイプSC1520SCL2020SC2040SCL2050SC2540SC2560SCL2570SC2580SCL3050SC3560SC35100
最小屈曲半径 R（mm）28,343631,38,583160,856046,6460,854675,100

（1）サイズ（収納部寸法：高さ×幅）

標準タイプ

記号15202040254025602580356035100
サイズ（mm）15×2020×4025×4025×6025×8035×6035×100

省スペースタイプ

記号L2020L2050L2570L3050
サイズ（mm）20×2020×5025×7030×50
  • ※ 同じ収納部高さの標準タイプに比べ、本体高さを抑えてあります。

（2）屈曲半径

記号R28R31R34R36R38R46R58R60R64R75R85R100
標準タイプ1520○-○---------
2040-○--○-○-----
2540-------○--○-
2560-------○----
2580-------○--○-
3560---------○-○
35100---------○-○
省スペースタイプL2020---○--------
L2050-○----------
L2570-----○--○---
L3050-----○------

【おすすめ関連商品のご案内】
　1、600V・FA用ロボットケーブルはこちら
　2、300V・FA用ロボットケーブルはこちら
　3、30V・高屈曲耐油・FA用ロボットケーブルはこちら

規格表

形式RR'R''HHF
SC1520-R282826.33595115
SC1520-R343431.340105125
SC2040-R313128.841115145
SC2040-R383836.348.5130160
SC2040-R585856.368.5170200
SC2540-R606057.872.5185215
SC2540-R858582.897.5235265
SC2580-R606057.872.5185215
SC2580-R858582.897.5235265
SC3560-R757571.392.5240270
SC3560-R10010098.8120295325
SC35100-R757571.392.5240270
SC35100-R10010098.8120295325

商品特長詳細

  • 低騒音！従来タイプに比べ最大40％ダウン
  • 摺動部の無いヒンジ連結を採用。しかもリンク増減が可能
  • 取付具は、スタンダードな一体型取付金具、16種類の取付方法に対応するセパレート型取付金具、ローコストで軽量な樹脂製取付具の3種類を用意

選定サポート情報

注文形式（例）

SCシリーズ 注文形式表
