日本ピスコ

プラレールチェーン高耐久・低摩耗・低騒音・フラップ開閉タイプ SPシリーズ

プラレールチェーン高耐久・低摩耗・低騒音・フラップ開閉タイプ SPシリーズ

カタログ |

通常単価(税別): 136円～34,640円

税込単価: 150円～38,104円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

電線・エアホースなどの収納物の摩耗を減少できる、低摩耗タイプのプラレールチェーン【特長】・特殊樹脂の採...

詳細を確認

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
取付金具は含まれておりません。詳細はこちら
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

よく一緒に見られています

プラレールチェーン低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ

日本ピスコ

プラレールチェーン低発塵・低騒音・フラップ開閉・ヒンジ連結タイプ SCシリーズ

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

プラレールチェーン HPUシリーズ標準タイプフラップ開閉

日本ピスコ

プラレールチェーン HPUシリーズ標準タイプフラップ開閉

通常価格(税別)： 101円 (税込価格：111円)

通常出荷日：在庫品1日目

未確定：候補が551型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

1520タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 1520タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2035タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 2035タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2550タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 2550タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2560タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 2550タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

2585タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 2585タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

3580タイプ

プラレールチェーン低摩耗・低騒音・フラップ開閉タイプ SPシリーズ 3580タイプ外形図

※移動端・固定端の取付金具は含まれておりません。別途選定が必要です。

製品仕様

製品仕様

取付金具材質	SPCC+三価ユニクロメッキ
使用温度範囲	-10～80℃
使用環境条件	酸・アルカリの雰囲気内、熱水中はお避けください。

タイプ1520～35105の仕様

タイプ	1520	2035	2550	2560	2585	3580	35105
最小屈曲半径（mm）	30 50 75	45	50 75 100 150	50 75 100 150	60 75 100 150	100 125 150 175 200
最大ケーブル・ホース外径（mm）	12	16	20			28
ピッチ（mm）	25	32	36	36	43.5	62.5
リンク数（/m）	40	32	28	28	23	16
最大フリースパン（m）※	1.25	1.25	1.63	1.75	1.88	2.25	2.38
最大移動ストローク（m）	2.4	2.4	3.1	3.3	3.6	4.4	4.6
最大ケーブル・ホース質量（kg/m）	2.2	2.3	6.5	6.5	8	10	13
最大移動速度（m/s）	3
プラレールチェーン質量（kg/m）	0.36	0.5	0.86	0.85	1.05	1.76	1.96
プラレールチェーン本体材質	PA6 GF30％（PA6 GF15％ CF7％）					PA6 GF30％

※最大フリースパン：水平走行できる長さのことです。

外観

SP45□・55□・80□タイプは、内局のフラップも開閉可能

SP45□・55□・80□タイプは、内局のフラップも開閉可能

サイズ一覧

タイプ別サイズ一覧表

【おすすめ関連商品のご案内】
　1、600V・FA用ロボットケーブルはこちら
　2、300V・FA用ロボットケーブルはこちら
　3、30V・高屈曲耐油・FA用ロボットケーブルはこちら

規格表

形式	A1	A2	A3	A4	P1	P2	P3	P4	E1	E2
SP3580-R□	128	93.6	122.4	88	111.6	70	105.4	65	80	101

R□は屈曲半径

商品特長詳細

優れた耐久性
外周側フラップ（蓋）が左右どちらからでも開閉可能
特殊樹脂の採用により従来より低騒音を実現

選定サポート情報

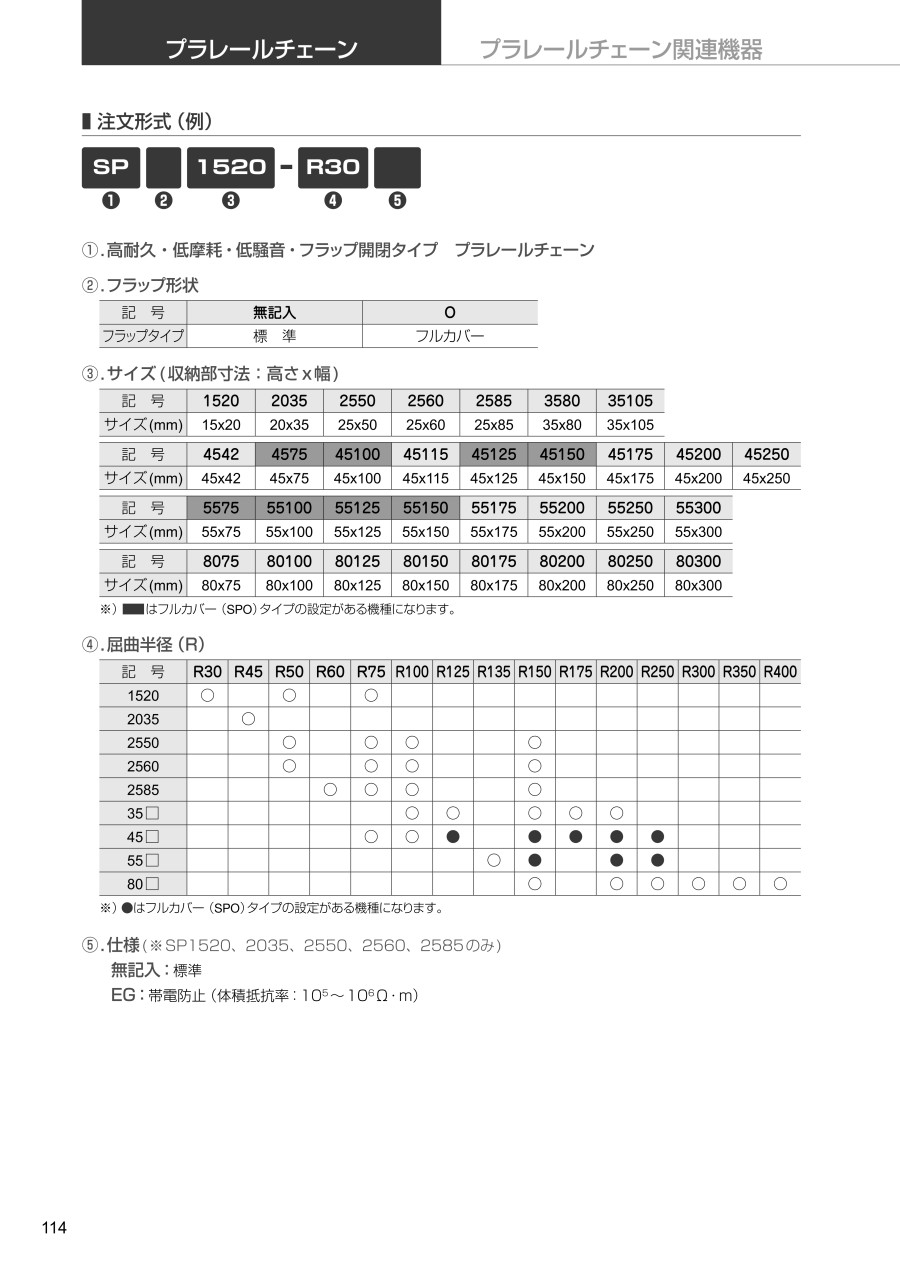

注文形式（例）

SPシリーズ注文形式表仕様（※1520、2035、2550、2560、2585のみ）無記入：標準 EG：帯電防止（体積抵抗率：10<sup>5</sup>～10<sup>6</sup>Ω・m）

SPシリーズ注文形式表

仕様（※1520、2035、2550、2560、2585のみ）

無記入：標準

EG：帯電防止（体積抵抗率：10⁵～10⁶Ω・m）
