オークラ輸送機

ジャブコンJCB用固定脚 JSCB

カタログ

通常単価(税別): -

税込単価: -

通常出荷日：8日目

【特長】・ジャブコンJCB用固定脚です。・適用コンベヤは、JCBです。

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。

よく一緒に見られています

オークラ輸送機

通常出荷日：3 日目

よく一緒に見られています

オークラ輸送機

通常出荷日：8 日目

JSCB[20,30,40,50,60]-[221-986/1]S-[45,60,90]

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

JSCB[20,30,40,50,60]-[221-986/1]S-[45,60,90]の仕様・寸法情報

使用コンベヤタイプ

カーブベルトコンベヤ

JCB本体のカーブ角度

45° / 60° / 90°

呼称幅

20 ～ 60

脚高(mm)

221 ～ 986

設置方法

アジャスト金具材質（ステンレス製）

適用コンベヤ

JCB

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

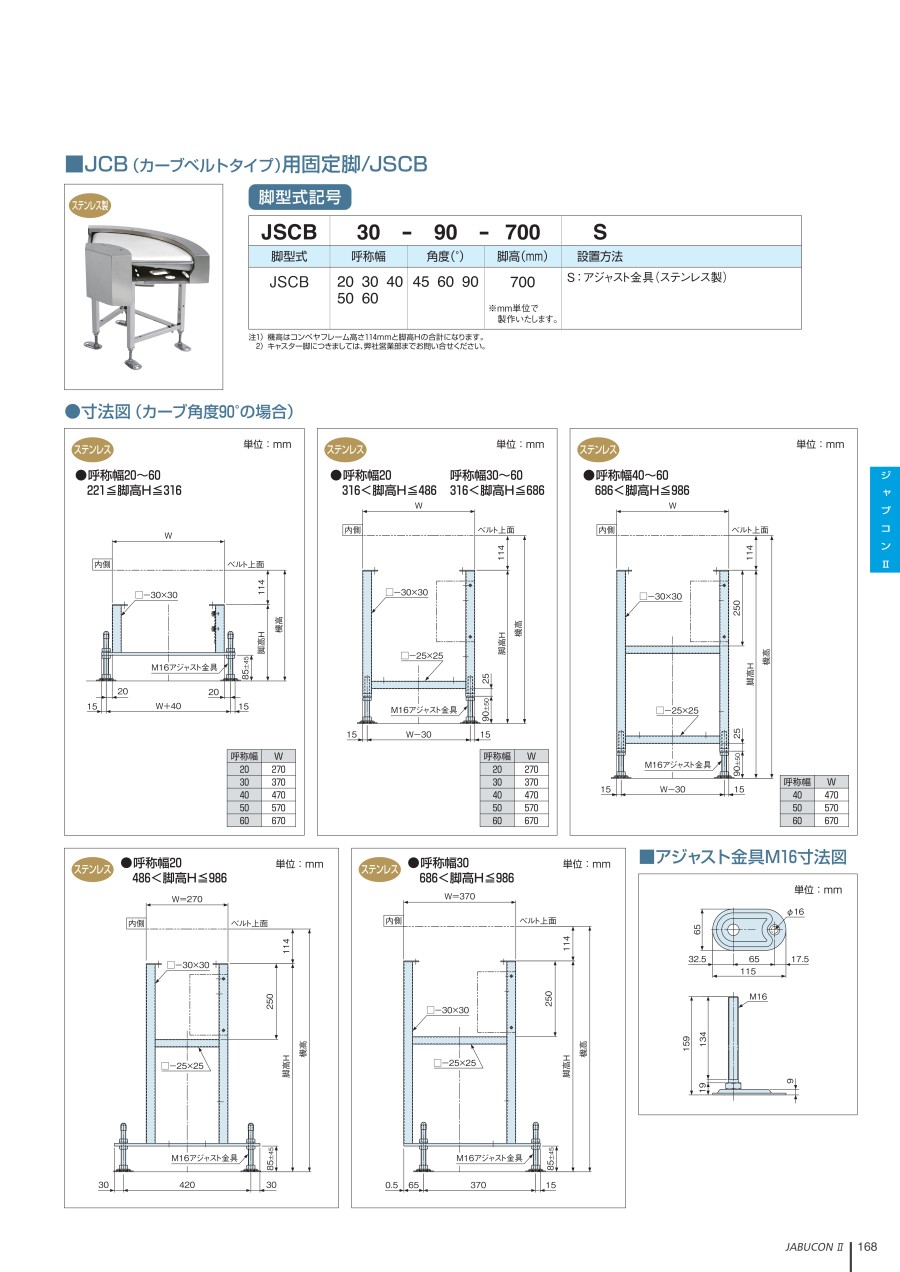

外形図

呼称幅20～60
221≦脚高H≦316

（呼称幅20）316＜脚高H≦486
（呼称幅30～60）316＜脚高H≦686

呼称幅40～60
686＜脚高H≦986

呼称幅20
486＜脚高H≦986

呼称幅30
686＜脚高H≦986

※カーブ角度90°の場合

製品仕様

ステンレス製
機高はコンベヤフレーム高さ114mmと脚高Hの合計になります。

規格表

呼称幅20～60
221≦脚高H≦316

呼称幅	W
20	270
30	370
40	470
50	570
60	670

（呼称幅20）316＜脚高H≦486
（呼称幅30～60）316＜脚高H≦686

呼称幅	W
20	270
30	370
40	470
50	570
60	670

呼称幅40～60
686＜脚高H≦986

呼称幅	W
40	470
50	570
60	670

型番リスト

表示件数

型番

JSCB[20,30,40,50,60]-[221-986/1]S-[45,60,90]

JCB本体のカーブ角度

呼称幅

脚高

(mm)

設置方法

最小発注数量

45° / 60° / 90°

20 ～ 60

221 ～ 986

アジャスト金具材質（ステンレス製）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

8日目

詳細情報

基本情報

基本情報

【特長】・ジャブコンJCB用固定脚です。・適用コンベヤは、JCBです。

ご注意

オークラ輸送機製の標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
