レバーロックカプラ銅合金 LA型（おねじ取付用）

カタログ

通常単価(税別): 4,682円～40,318円

税込単価: 5,150円～44,350円

通常出荷日：7日目～9日目

軽いレバー操作で液体・気体・粉体を搬送。豊富な本体材質・サイズ・取り付け形状。【特長】・液体・気体・粉...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

低圧用

本体材質（材質記号）：銅合金（BR）

取付サイズ（ねじの呼び）	3/4～2	2 1/2	3	4
最高使用圧力※ MPa｛kgf/cm²｝	1.8｛18｝	1.1｛11｝	0.9｛9｝	0.7｛7｝
耐圧力※ MPa｛kgf/cm²｝	2.7｛27｝	1.7｛17｝	1.4｛14｝	1.1｛11｝

推奨最大締め付けトルク値

単位：N・m｛kgf・cm｝

取付ねじサイズ		Rc 3/4	Rc 1	Rc 1 1/4	Rc 1 1/2	Rc 2	Rc 2 1/2	Rc 3	Rc 4
トルク値	銅合金	50｛510｝	70｛714｝	120｛1,224｝	140｛1,428｝	260｛2,652｝	350｛3,570｝	410｛4,182｝	470｛4,794｝

製品仕様

流体はソケット側・プラグ側のどちらからでも流せる。
同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できる。接続寸法がA-A-59326に準拠している製品と接続可能。
真空用途は接続時のみ使用可能。

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L	C	H	φB	T
LA-6TPF	R 3/4	145	42	27	八角34	20	Rc 3/4
LA-8TPF	R 1	190	46	32	八角41	24	Rc 1
LA-10TPF	R 1 1/4	390	59	40	六角50	28	Rc 1 1/4
LA-12TPF	R 1 1/2	420	58	42	八角60	36	Rc 1 1/2
LA-16TPF	R 2	560	63.5	48	八角70	45	Rc 2
LA-20TPF	R 2 1/2	950	79	50	十二角84	56	Rc 2 1/2
LA-24TPF	R 3	1,210	71	50	十二角101	70	Rc 3
LA-32TPF	R 4	1,620	79	53	十二角127	101	Rc 4

注意・禁止事項

※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

ねじの呼び(inch)

使用圧力範囲

(MPa)

サイズ

(インチ)

最小発注数量

3/4	0～1.8	3/4	1個
1	0～1.8	1	1個
1 1/4	0～1.8	1 1/4	1個
1 1/2	0～1.8	1 1/2	1個
2	0～1.8	2	1個
2 1/2	0～1.1	2 1/2	1個
3	0～0.9	3	1個
4	0～0.7	4	1個

通常単価(税別) (税込単価)	通常出荷日

4,682円 ( 5,150円 )	7日目
5,223円 ( 5,745円 )	7日目
5,442円 ( 5,986円 )	9日目
5,403円 ( 5,943円 )	8日目
7,285円 ( 8,014円 )	7日目
12,658円 ( 13,924円 )	7日目
15,252円 ( 16,777円 )	7日目
40,318円 ( 44,350円 )	7日目

詳細情報

基本情報

基本情報

軽いレバー操作で液体・気体・粉体を搬送。豊富な本体材質・サイズ・取り付け形状。
【特長】
・液体・気体・粉体の搬送に、幅広く使用できます。
・端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
・"特殊リップパッキン"を採用（3/4"・1"、シリコーンゴム、FEP被覆ゴムは除く）し、レバー操作荷重を低減しています。
・接続寸法は米軍規格A-A-59326に準拠しています。
・幅広い用途に対応できるよう各種の本体材質、サイズ、取り付け形状を標準化しています。
・ストッパー機能で安全性をさらにアップ。（受注生産品/金属製のみ）
【用途】
・おねじ取り付け用。

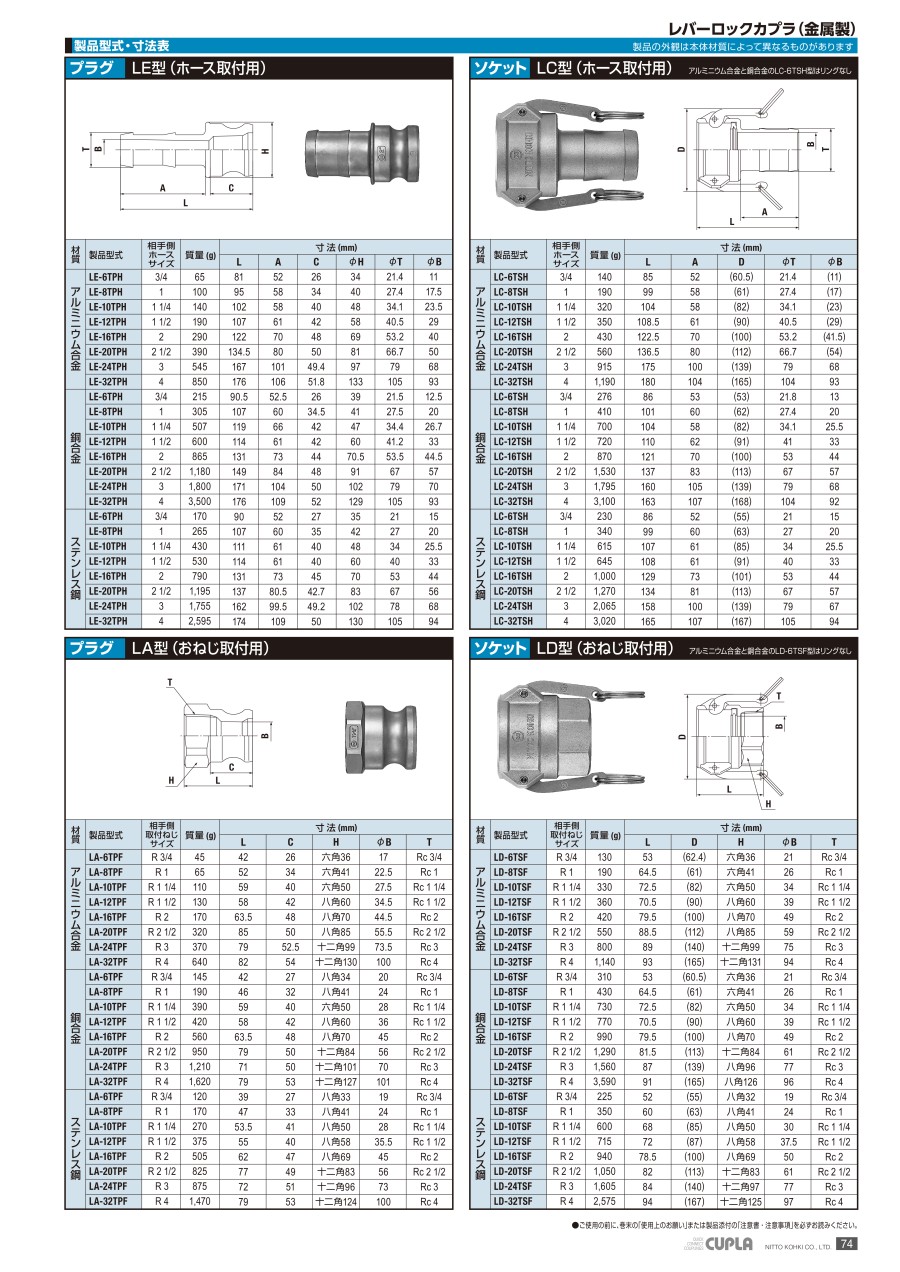

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
レバーロックカプラステンレスプラグ LA型（おねじ取付用）
低圧大口径用ステンレス製プラグ。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。おねじ取付用。
日東工器
レバーロックカプラステンレスソケット LD型（おねじ取付用）
低圧大口径用ステンレス製ソケット。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。おねじ取付用。
日東工器
レバーロックカプラアルミ合金ソケット LC型（ホース取付用）
低圧大口径用アルミ合金製ソケット。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。ホース取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
