日本ピスコ

単体タイプ電磁弁直付型エルボタイプ大気開放

Name: 単体タイプ 電磁弁直付型 エルボタイプ 大気開放
Brand: 日本ピスコ
SKU: 221000072431
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 1,266円～5,504円

税込単価: 1,393円～6,054円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

単体タイプ電磁弁直付型エルボタイプ集中排気

通常価格(税別)： 1,319円 (税込価格：1,451円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

単体タイプ管形ユニオンストレートタイプ大気開放

4.8

通常価格(税別)： 1,528円 (税込価格：1,681円)

通常出荷日：在庫品1日目

性能、形状の異なるタイプを豊富に取り揃えております。 ※本シリーズはCADデー...

詳細情報を確認する

種類
電磁弁直付形エルボ
付加機能
サイレンサ
真空ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
黄銅

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が37型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

メートルネジタイプ

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

構造

※1. 上記構造図中の（1）は、標準仕様時の材質を、（2）は、銅系金属不使用仕様時の材質をそれぞれ表します。
※2. 耐腐蝕性はSUS303相当となります。

規格表

※. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポート接続口形状

性能

吸込流量

(l/min)

ノズル径

トラスココード

最小発注数量

-92	17	φ6	R1/8	低供給圧力高真空度形	10.5	0.7mm	-	1個
-92	34	φ6	R1/8	低供給圧力高真空度形	21	1.0mm	-	1個
-92	34	φ8	R1/8	低供給圧力高真空度形	21	1.0mm	-	1個
-92	47	φ6	R1/8	低供給圧力高真空度形	27	1.2mm	-	1個
-92	47	φ8	R1/8	低供給圧力高真空度形	27	1.2mm	-	1個
-92	70	φ10	R1/4	低供給圧力高真空度形	42	1.5mm	-	1個
-92	70	φ8	R1/4	低供給圧力高真空度形	42	1.5mm	-	1個
-92	150	φ10	R1/4	低供給圧力高真空度形	82	2.0mm	-	1個
-92	150	φ10	R3/8	低供給圧力高真空度形	82	2.0mm	-	1個
-92	150	φ12	R1/4	低供給圧力高真空度形	82	2.0mm	-	1個
-92	150	φ12	R3/8	低供給圧力高真空度形	82	2.0mm	-	1個
-90	11.5	φ4	M5	高真空度形	7	0.5mm	378-3502	1個
-90	11.5	φ6	R1/8	高真空度形	7	0.5mm	378-3511	1個
-93	23	φ6	R1/8	高真空度形	13	0.7mm	-	1個
-93	46	φ6	R1/8	高真空度形	28	1.0mm	378-3529	1個
-93	46	φ8	R1/8	高真空度形	28	1.0mm	378-3537	1個
-93	70	φ6	R1/8	高真空度形	38	1.2mm	378-3545	1個
-93	70	φ8	R1/8	高真空度形	38	1.2mm	-	1個
-93	100	φ10	R1/4	高真空度形	63	1.5mm	378-3553	1個
-93	100	φ8	R1/4	高真空度形	63	1.5mm	-	1個
-93	200	φ10	R1/4	高真空度形	104	2.0mm	-	1個
-93	200	φ10	R3/8	高真空度形	104	2.0mm	-	1個
-93	200	φ12	R1/4	高真空度形	104	2.0mm	-	1個
-93	200	φ12	R3/8	高真空度形	104	2.0mm	-	1個
-66	11.5	φ4	M5	大流量形	12	0.5mm	-	1個
-66	11.5	φ6	R1/8	大流量形	12	0.5mm	-	1個
-66	23	φ6	R1/8	大流量形	26	0.7mm	-	1個
-66	23	φ8	R1/8	大流量形	26	0.7mm	-	1個
-66	46	φ6	R1/8	大流量形	42	1.0mm	-	1個
-66	46	φ8	R1/8	大流量形	42	1.0mm	-	1個
-66	100	φ10	R1/4	大流量形	95	1.5mm	-	1個
-66	100	φ12	R1/4	大流量形	95	1.5mm	-	1個
-66	100	φ8	R1/4	大流量形	95	1.5mm	-	1個
-66	200	φ10	R1/4	大流量形	174	2.0mm	-	1個
-66	200	φ10	R3/8	大流量形	174	2.0mm	-	1個
-66	200	φ12	R1/4	大流量形	174	2.0mm	-	1個
-66	200	φ12	R3/8	大流量形	174	2.0mm	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,858円 ( 2,044円 )	6日目
2,269円 ( 2,496円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	6日目
2,079円 ( 2,287円 )	6日目
2,439円 ( 2,683円 )	6日目
3,297円 ( 3,627円 )	6日目
3,304円 ( 3,634円 )	6日目
3,997円 ( 4,397円 )	6日目
3,947円 ( 4,342円 )	6日目
3,618円 ( 3,980円 )	6日目
3,618円 ( 3,980円 )	6日目
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
2,182円 ( 2,400円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
2,494円 ( 2,743円 )	在庫品1日目当日出荷可能
2,267円 ( 2,494円 )	在庫品1日目当日出荷可能
2,335円 ( 2,569円 )	在庫品1日目当日出荷可能
2,382円 ( 2,620円 )	8日目
3,642円 ( 4,006円 )	在庫品1日目当日出荷可能
3,948円 ( 4,343円 )	8日目
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
3,947円 ( 4,342円 )	6日目
5,504円 ( 6,054円 )	9日目
3,618円 ( 3,980円 )	6日目
1,266円 ( 1,393円 )	7日目
1,858円 ( 2,044円 )	6日目
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
1,858円 ( 2,044円 )	6日目
2,079円 ( 2,287円 )	8日目
1,997円 ( 2,197円 )	6日目
3,389円 ( 3,728円 )	8日目
3,297円 ( 3,627円 )	6日目
3,768円 ( 4,145円 )	8日目
5,004円 ( 5,504円 )	在庫品1日目当日出荷可能
3,618円 ( 3,980円 )	6日目
4,169円 ( 4,586円 )	6日目
3,997円 ( 4,397円 )	6日目

詳細情報

基本情報

基本情報

性能、形状の異なるタイプを豊富に取り揃えております。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

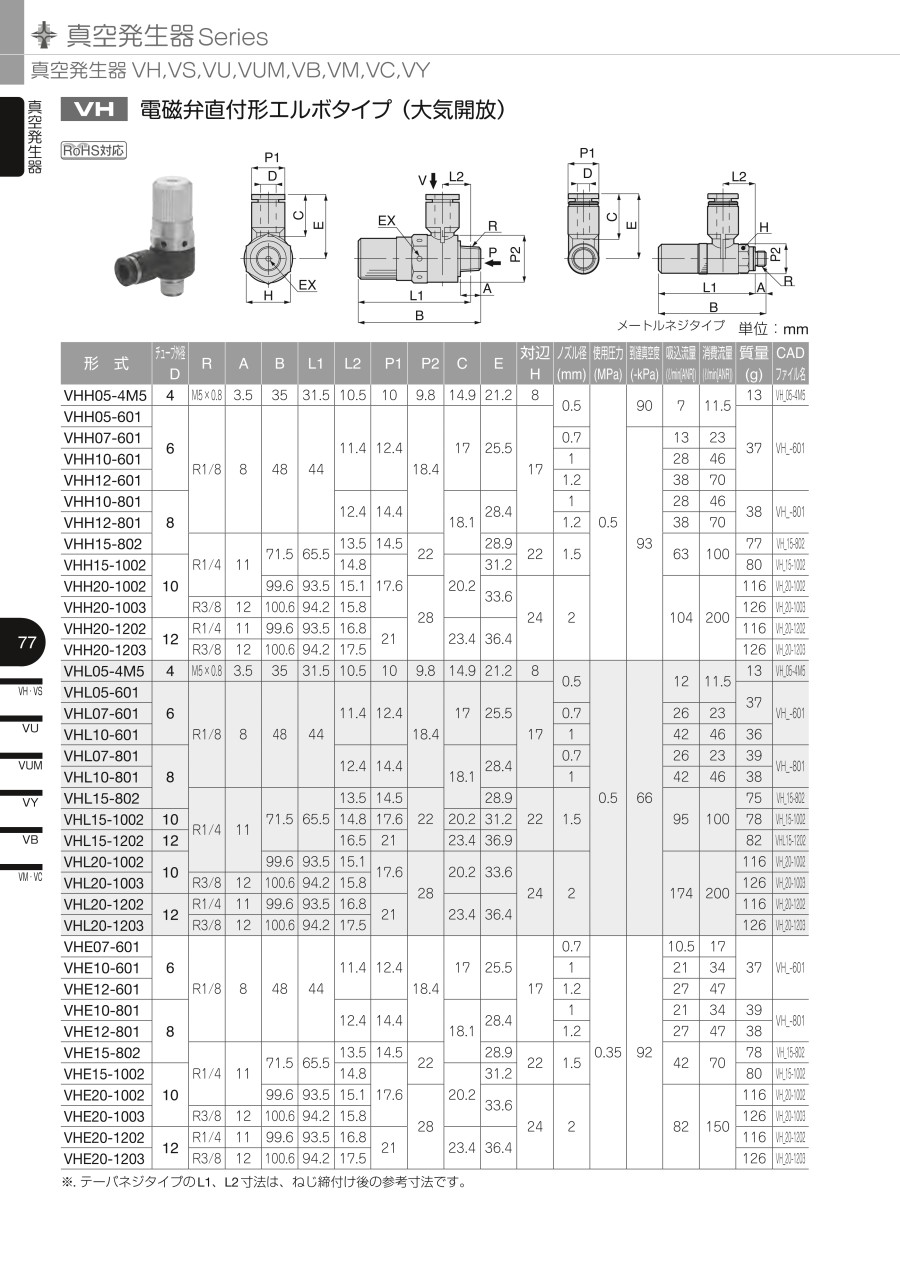

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

単体タイプ電磁弁直付型エルボタイプ大気開放のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

ガラスの吸着

満足度：3.02020/03/19

思っていたより吸着力が弱く、保持できませんでした。音は割と静かでよかったです。
