日本ピスコ

単体タイプ管形ストレートタイプ集中排気

カタログ

通常単価(税別): 1,748円～1,905円

税込単価: 1,923円～2,096円

通常出荷日：6日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・圧縮空気を真空に...

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目～

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

集中排気

大気開放

製品仕様

仕様（VYタイプ以外）

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H、Lタイプ：0.5MPa（Eタイプ：0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

単位：mm

集中排気

大気開放

型番	チューブ外径 φD	R	A	B	L	C	ノズル径（mm）	到達真空度（-kPa）	吸込流量（L/min（ANR））	消費流量（L/min（ANR））	質量（g）
VUE07-016A	6	R1/8	8	61.6	57.6	11.7	0.7	90	10	17	20.5

※.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※.M5、M6ネジは、六角対辺部がローレットになっております。また、Hex.12は、01（R1/8）ネジの場合です。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポート接続口形状

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

RoHS?

最小発注数量

-90	17	R1/8	φ4	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	R1/8	φ6	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	R1/8	φ6	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	M5	φ4	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	M5	φ6	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	M6	φ4	低供給圧力高真空度形	10	0.7mm	-	1個
-90	17	M6	φ6	低供給圧力高真空度形	10	0.7mm	-	1個
-90	11.5	R1/8	φ4	高真空度形	7	0.5mm	-	1個
-90	11.5	R1/8	φ6	高真空度形	7	0.5mm	-	1個
-90	11.5	M5	φ4	高真空度形	7	0.5mm	-	1個
-90	11.5	M5	φ6	高真空度形	7	0.5mm	-	1個
-90	11.5	M6	φ4	高真空度形	7	0.5mm	-	1個
-90	11.5	M6	φ6	高真空度形	7	0.5mm	-	1個
-92	23	R1/8	φ4	高真空度形	12.5	0.7mm	-	1個
-92	23	R1/8	φ6	高真空度形	12.5	0.7mm	-	1個
-92	23	M5	φ4	高真空度形	12.5	0.7mm	-	1個
-92	23	M5	φ6	高真空度形	12.5	0.7mm	-	1個
-92	23	M6	φ4	高真空度形	12.5	0.7mm	-	1個
-92	23	M6	φ6	高真空度形	12.5	0.7mm	-	1個
-66	11.5	R1/8	φ4	大流量形	12	0.5mm	-	1個
-66	11.5	R1/8	φ6	大流量形	12	0.5mm	-	1個
-66	11.5	M5	φ4	大流量形	12	0.5mm	-	1個
-66	11.5	M5	φ6	大流量形	12	0.5mm	-	1個
-66	11.5	M6	φ4	大流量形	12	0.5mm	-	1個
-66	11.5	M6	φ6	大流量形	12	0.5mm	-	1個
-66	23	R1/8	φ4	大流量形	22	0.7mm	-	1個
-66	23	R1/8	φ6	大流量形	22	0.7mm	10	1個
-66	23	M5	φ4	大流量形	20	0.7mm	-	1個
-66	23	M5	φ6	大流量形	20	0.7mm	-	1個
-66	23	M6	φ4	大流量形	22	0.7mm	-	1個
-66	23	M6	φ6	大流量形	22	0.7mm	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,748円 ( 1,923円 )	6日目
1,797円 ( 1,977円 )	6日目
1,905円 ( 2,096円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,897円 ( 2,087円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,905円 ( 2,096円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,905円 ( 2,096円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,897円 ( 2,087円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目
1,748円 ( 1,923円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

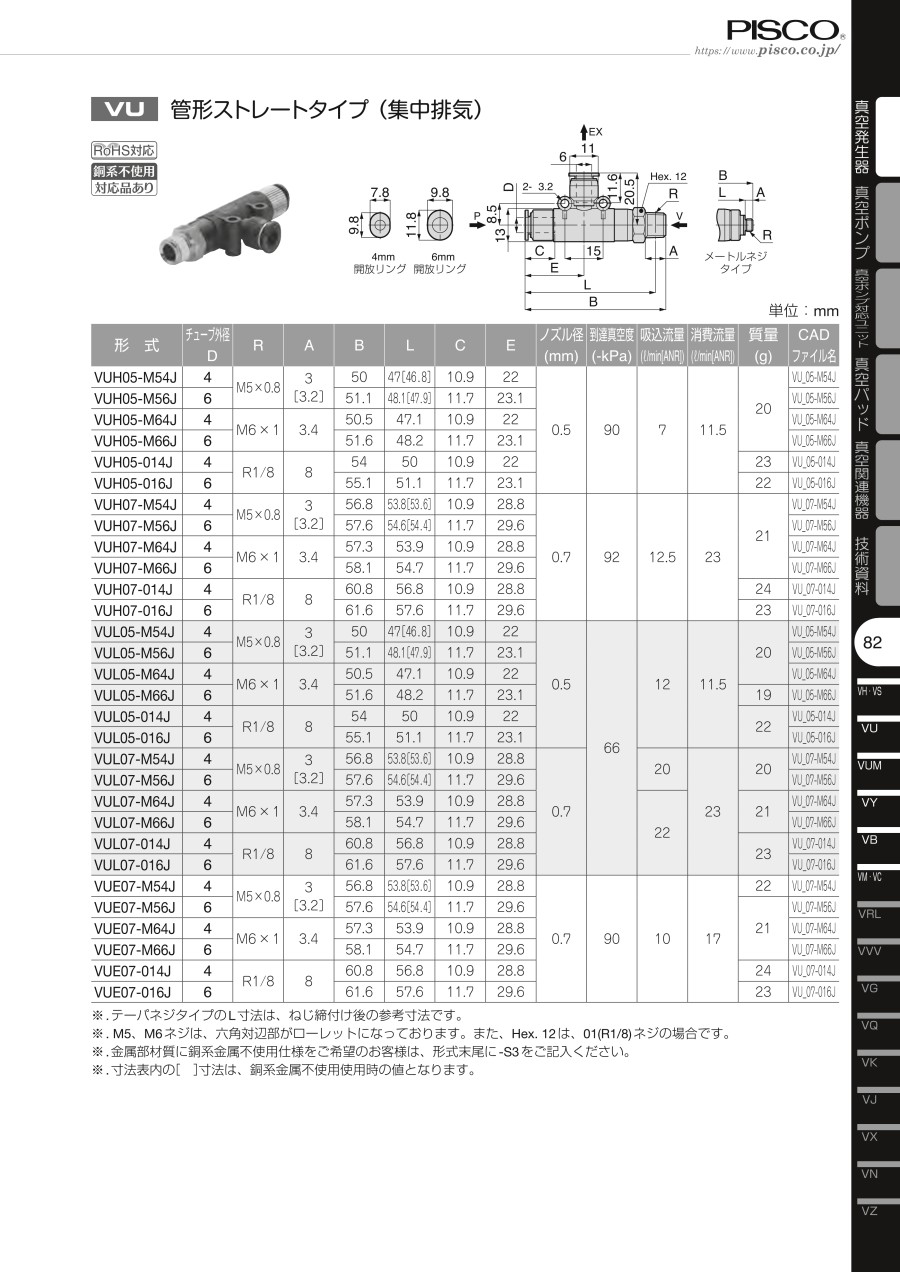

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
