日本ピスコ

単体タイプ小型管形ユニオンストレート大気開放

カタログ |

通常単価(税別): 1,418円～1,605円

税込単価: 1,560円～1,766円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

超小型・超軽量エジェクタ。 ※本シリーズはCADデータ修正中です。修正完了まで...

種類
小型管型
付加機能
フィルタ
真空ポート接続口形状
ワンタッチ継手
エア供給ポート接続口形状
ワンタッチ継手
用途
単体
使用圧力範囲 (MPa)
0.15::0.7
使用温度範囲 (℃)
0::60
本体材質
ポリブチレンテレフタレート

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ:0.5MPa（Eタイプ:0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

規格表

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポートワンタッチ継手サイズ

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

RoHS?

最小発注数量

-88	3.5	φ3	φ3	低供給圧力高真空度形	1	0.3mm	-	1個
-88	3.5	φ3	φ4	低供給圧力高真空度形	1	0.3mm	-	1個
-88	3.5	φ4	φ3	低供給圧力高真空度形	1	0.3mm	-	1個
-88	3.5	φ4	φ4	低供給圧力高真空度形	1	0.3mm	-	1個
-88	3.5	φ1.8	φ3	低供給圧力高真空度形	1	0.3mm	-	1個
-88	3.5	φ1.8	φ4	低供給圧力高真空度形	1	0.3mm	-	1個
-90	6.5	φ3	φ3	低供給圧力高真空度形	2	0.4mm	-	1個
-90	6.5	φ3	φ4	低供給圧力高真空度形	2	0.4mm	-	1個
-90	6.5	φ4	φ3	低供給圧力高真空度形	2	0.4mm	-	1個
-90	6.5	φ4	φ4	低供給圧力高真空度形	2	0.4mm	-	1個
-90	6.5	φ1.8	φ3	低供給圧力高真空度形	2	0.4mm	-	1個
-90	6.5	φ1.8	φ4	低供給圧力高真空度形	2	0.4mm	-	1個
-90	8	φ3	φ3	低供給圧力高真空度形	3	0.5mm	-	1個
-90	8	φ3	φ4	低供給圧力高真空度形	3	0.5mm	-	1個
-90	8	φ4	φ3	低供給圧力高真空度形	3	0.5mm	-	1個
-90	8	φ4	φ4	低供給圧力高真空度形	3	0.5mm	-	1個
-90	8	φ1.8	φ3	低供給圧力高真空度形	3	0.5mm	-	1個
-90	8	φ1.8	φ4	低供給圧力高真空度形	3	0.5mm	-	1個
-90	4.5	φ3	φ3	高真空度形	2	0.3mm	-	1個
-90	4.5	φ3	φ4	高真空度形	2	0.3mm	-	1個
-90	4.5	φ4	φ3	高真空度形	2	0.3mm	-	1個
-90	4.5	φ4	φ4	高真空度形	2	0.3mm	-	1個
-90	4.5	φ1.8	φ3	高真空度形	2	0.3mm	10	1個
-90	4.5	φ1.8	φ4	高真空度形	2	0.3mm	-	1個
-90	8	φ3	φ3	高真空度形	4	0.4mm	-	1個
-90	8	φ3	φ4	高真空度形	4	0.4mm	-	1個
-90	8	φ4	φ3	高真空度形	4	0.4mm	-	1個
-90	8	φ4	φ4	高真空度形	4	0.4mm	-	1個
-90	8	φ1.8	φ3	高真空度形	4	0.4mm	-	1個
-90	8	φ1.8	φ4	高真空度形	4	0.4mm	-	1個
-90	11.5	φ3	φ3	高真空度形	7	0.5mm	-	1個
-90	11.5	φ3	φ4	高真空度形	7	0.5mm	-	1個
-90	11.5	φ4	φ3	高真空度形	7	0.5mm	-	1個
-90	11.5	φ4	φ4	高真空度形	7	0.5mm	-	1個
-90	11.5	φ1.8	φ3	高真空度形	7	0.5mm	-	1個
-90	11.5	φ1.8	φ4	高真空度形	7	0.5mm	-	1個
-66	4.5	φ3	φ3	大流量形	3	0.3mm	-	1個
-66	4.5	φ3	φ4	大流量形	3	0.3mm	-	1個
-66	4.5	φ4	φ3	大流量形	3	0.3mm	-	1個
-66	4.5	φ4	φ4	大流量形	3	0.3mm	-	1個
-66	4.5	φ1.8	φ3	大流量形	3	0.3mm	-	1個
-66	4.5	φ1.8	φ4	大流量形	3	0.3mm	-	1個
-66	8	φ3	φ3	大流量形	7	0.4mm	-	1個
-66	8	φ3	φ4	大流量形	7	0.4mm	-	1個
-66	8	φ4	φ3	大流量形	7	0.4mm	-	1個
-66	8	φ4	φ4	大流量形	7	0.4mm	-	1個
-66	8	φ1.8	φ3	大流量形	7	0.4mm	-	1個
-66	8	φ1.8	φ4	大流量形	7	0.4mm	-	1個
-66	11.5	φ3	φ3	大流量形	12	0.5mm	-	1個
-66	11.5	φ3	φ4	大流量形	12	0.5mm	-	1個
-66	11.5	φ4	φ3	大流量形	12	0.5mm	-	1個
-66	11.5	φ4	φ4	大流量形	12	0.5mm	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,602円 ( 1,762円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,605円 ( 1,766円 )	8日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,590円 ( 1,749円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,605円 ( 1,766円 )	在庫品1日目当日出荷可能
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,602円 ( 1,762円 )	6日目
1,605円 ( 1,766円 )	6日目
1,418円 ( 1,560円 )	6日目
1,605円 ( 1,766円 )	在庫品1日目当日出荷可能
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,591円 ( 1,750円 )	9日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,529円 ( 1,682円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,418円 ( 1,560円 )	6日目
1,605円 ( 1,766円 )	6日目

詳細情報

基本情報

基本情報

超小型・超軽量エジェクタ。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました

カタログ

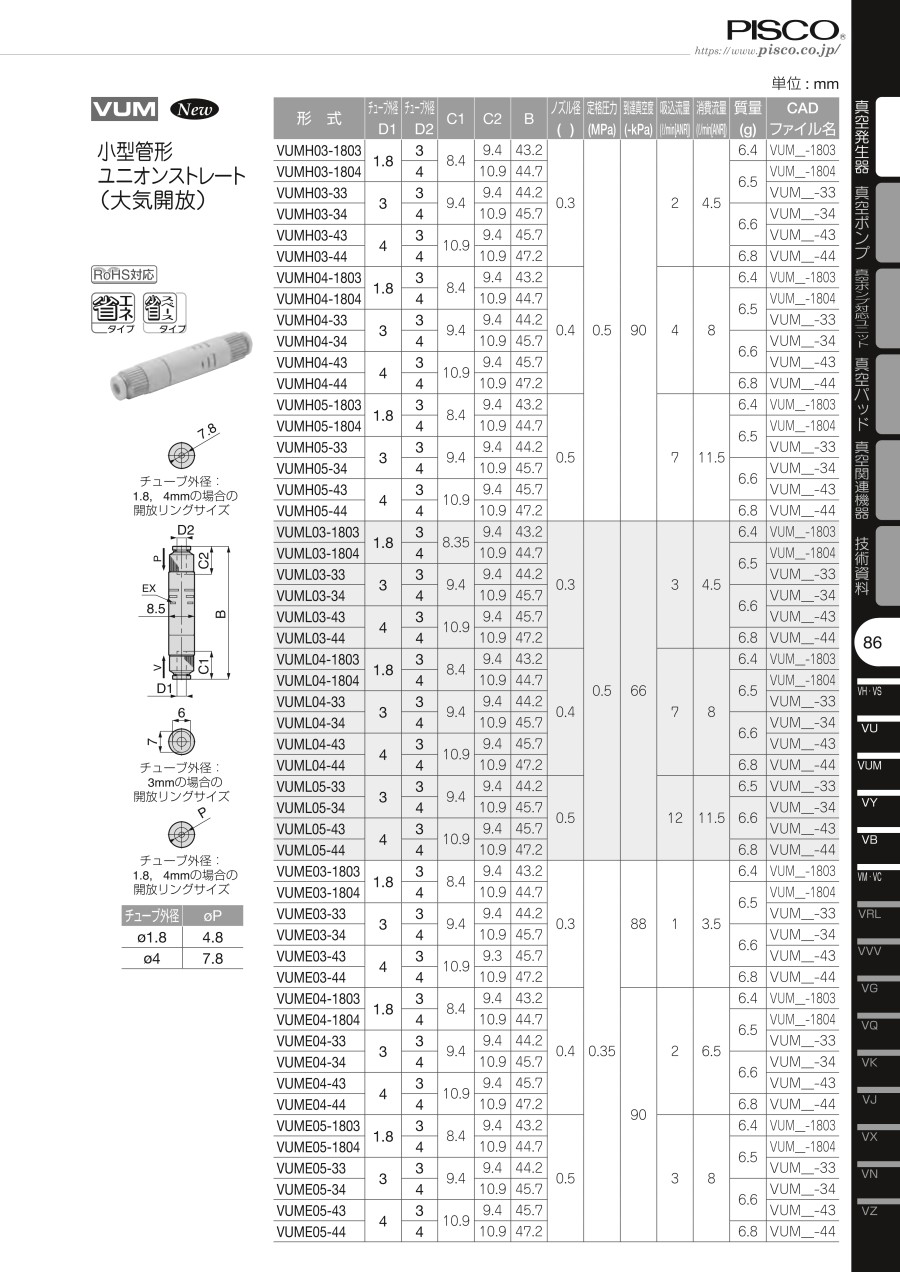

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
