日本ピスコ

単体タイプパッド直付形ストレート集中排気

Name: 単体タイプ パッド直付形 ストレート 集中排気
Brand: 日本ピスコ
SKU: 221000072183
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 2,739円～6,322円

税込単価: 3,013円～6,954円

通常出荷日：6日目～8日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・圧縮空気を真空に...

詳細を確認

44.0

よく一緒に見られています

日本ピスコ

単体タイプパッド直付形ストレート大気開放

通常価格(税別)： 2,518円 (税込価格：2,770円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

単体タイプ管形ユニオンストレートタイプ集中排気

通常価格(税別)： 1,748円 (税込価格：1,923円)

通常出荷日：在庫品1日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	H,Lタイプ：0.5MPa（Eタイプ：0.35MPa）
使用温度範囲	0～60℃（凍結なきこと）

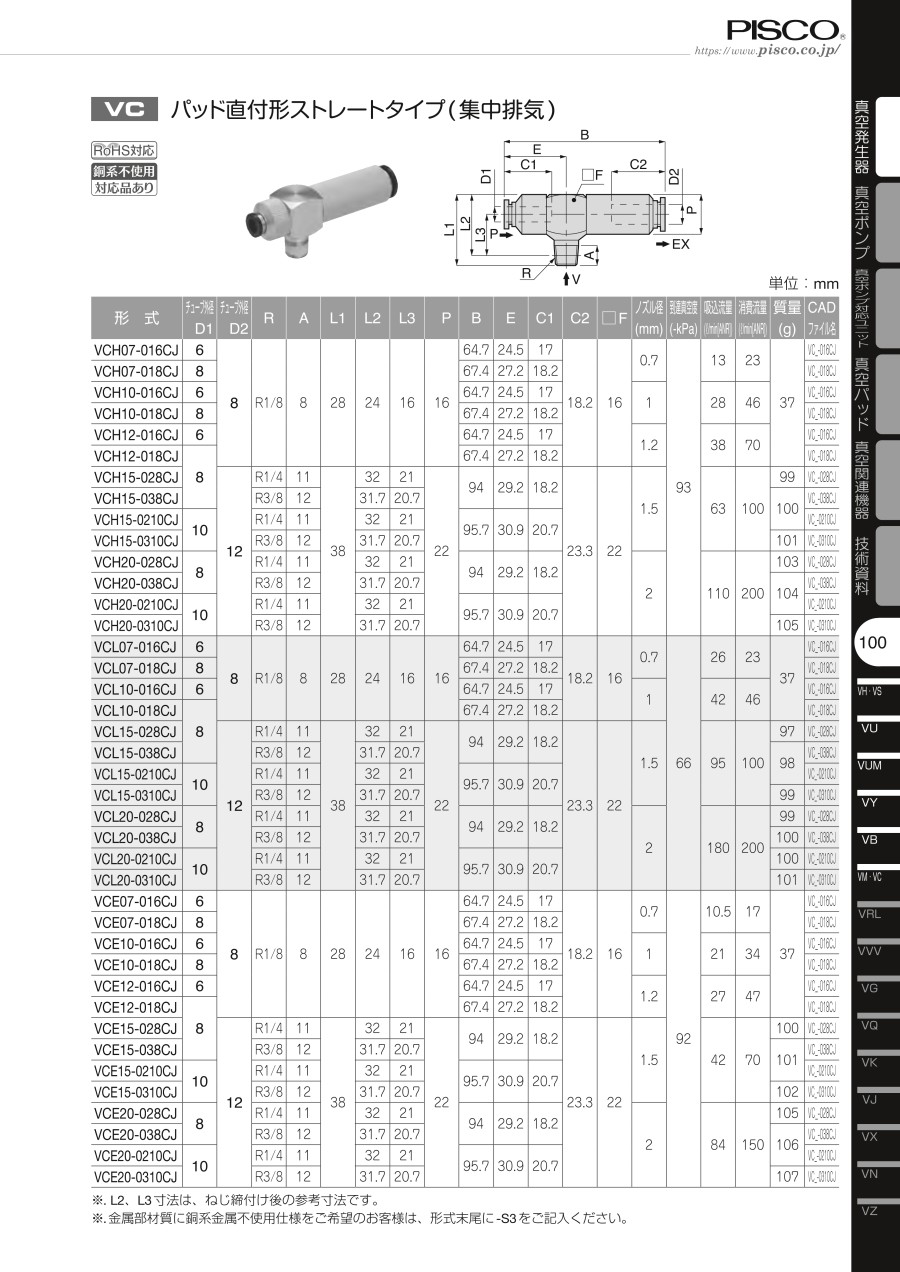

規格表

※.L2、L3寸法は、ねじ締付け後の参考寸法です。

型番リスト

表示件数

型番

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポート接続口形状

エア供給ポートワンタッチ継手サイズ

性能

吸込流量

(l/min)

ノズル径

最小発注数量

-92	17	R1/8	φ6	低供給圧力高真空度形	10.5	0.7mm	1個
-92	17	R1/8	φ8	低供給圧力高真空度形	10.5	0.7mm	1個
-92	34	R1/8	φ6	低供給圧力高真空度形	21	1.0mm	1個
-92	34	R1/8	φ8	低供給圧力高真空度形	21	1.0mm	1個
-92	47	R1/8	φ6	低供給圧力高真空度形	27	1.2mm	1個
-92	47	R1/8	φ8	低供給圧力高真空度形	27	1.2mm	1個
-92	70	R1/4	φ8	低供給圧力高真空度形	42	1.5mm	1個
-92	70	R3/8	φ8	低供給圧力高真空度形	42	1.5mm	1個
-92	70	R1/4	φ10	低供給圧力高真空度形	42	1.5mm	1個
-92	70	R3/8	φ10	低供給圧力高真空度形	42	1.5mm	1個
-92	150	R1/4	φ8	低供給圧力高真空度形	84	2.0mm	1個
-92	150	R3/8	φ8	低供給圧力高真空度形	84	2.0mm	1個
-92	150	R1/4	φ10	低供給圧力高真空度形	84	2.0mm	1個
-92	150	R3/8	φ10	低供給圧力高真空度形	84	2.0mm	1個
-93	23	R1/8	φ6	高真空度形	13	0.7mm	1個
-93	23	R1/8	φ8	高真空度形	13	0.7mm	1個
-93	46	R1/8	φ6	高真空度形	28	1.0mm	1個
-93	46	R1/8	φ8	高真空度形	28	1.0mm	1個
-93	70	R1/8	φ6	高真空度形	38	1.2mm	1個
-93	70	R1/8	φ8	高真空度形	38	1.2mm	1個
-93	100	R1/4	φ8	高真空度形	63	1.5mm	1個
-93	100	R3/8	φ8	高真空度形	63	1.5mm	1個
-93	100	R1/4	φ10	高真空度形	63	1.5mm	1個
-93	100	R3/8	φ10	高真空度形	63	1.5mm	1個
-93	200	R1/4	φ8	高真空度形	110	2.0mm	1個
-93	200	R3/8	φ8	高真空度形	110	2.0mm	1個
-93	200	R1/4	φ10	高真空度形	110	2.0mm	1個
-93	200	R3/8	φ10	高真空度形	110	2.0mm	1個
-66	23	R1/8	φ6	大流量形	26	0.7mm	1個
-66	23	R1/8	φ8	大流量形	26	0.7mm	1個
-66	46	R1/8	φ6	大流量形	42	1.0mm	1個
-66	46	R1/8	φ8	大流量形	42	1.0mm	1個
-66	100	R1/4	φ8	大流量形	95	1.5mm	1個
-66	100	R3/8	φ8	大流量形	95	1.5mm	1個
-66	100	R1/4	φ10	大流量形	95	1.5mm	1個
-66	100	R3/8	φ10	大流量形	95	1.5mm	1個
-66	200	R1/4	φ8	大流量形	180	2.0mm	1個
-66	200	R3/8	φ8	大流量形	180	2.0mm	1個
-66	200	R1/4	φ10	大流量形	180	2.0mm	1個
-66	200	R3/8	φ10	大流量形	180	2.0mm	1個

通常単価(税別) (税込単価)	通常出荷日

2,903円 ( 3,193円 )	6日目
2,739円 ( 3,013円 )	6日目
2,988円 ( 3,287円 )	6日目
2,903円 ( 3,193円 )	6日目
2,739円 ( 3,013円 )	6日目
2,739円 ( 3,013円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
5,268円 ( 5,795円 )	6日目
5,268円 ( 5,795円 )	6日目
5,268円 ( 5,795円 )	6日目
5,268円 ( 5,795円 )	6日目
3,224円 ( 3,546円 )	6日目
2,897円 ( 3,187円 )	6日目
2,739円 ( 3,013円 )	6日目
2,739円 ( 3,013円 )	6日目
2,739円 ( 3,013円 )	6日目
2,739円 ( 3,013円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
5,147円 ( 5,662円 )	6日目
4,718円 ( 5,190円 )	6日目
5,268円 ( 5,795円 )	8日目
5,268円 ( 5,795円 )	6日目
5,268円 ( 5,795円 )	8日目
5,747円 ( 6,322円 )	6日目
2,903円 ( 3,193円 )	6日目
2,739円 ( 3,013円 )	6日目
2,988円 ( 3,287円 )	6日目
2,988円 ( 3,287円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
4,718円 ( 5,190円 )	6日目
6,322円 ( 6,954円 )	6日目
5,268円 ( 5,795円 )	6日目
5,479円 ( 6,027円 )	6日目
5,268円 ( 5,795円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・圧縮空気を真空に変化させ、真空パッドと組み合わせることでワーク（物）の搬送に利用できます。
・性能、形状の異なるタイプが豊富に揃い、様々な条件に対応可能です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのVH,VS,VU,VCタイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

単体タイプパッド直付形ストレート集中排気のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

真空引き

満足度：4.02019/06/18

コンパクトで取り付け位置の幅が広がり便利。使用感も問題無し。
