ＣＫＤ

エアタンク（関連機器） ATシリーズ

カタログ

通常単価(税別): 57,818円

税込単価: 63,600円

通常出荷日：10日目

【特長】・エアブースタ ABP-12に直結して使用できるエアタンクで、コンパクトに取付けられる。【用途...

AT-24

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

【在庫品】ダイヤルレギュレータ（セパレートタイプ） 2302・2303・2304シリーズ

AT-24の仕様・寸法情報

接続口径

Rc1/2

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

ABP-12に直結して使用できるエアタンク

ATシリーズの外観

ATシリーズのJIS記号

項目	AT
使用流体	圧縮空気
最高使用圧力 MPa	0.99
水圧試験圧力 MPa	1.5
周囲温度 ℃	0～50（但し、凍結なきこと）
内容積 m³	0.024
接続口径	Rc1/2
材質	鋼
質量 kg	17.5

注 : エアブースタ取付けのためのOリング、六角ボルト、ばね座金を添付している。

外形寸法図A

外形寸法図B

外形寸法図C

型番リスト

表示件数

型番

AT-24

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

57,818円

( 63,600円 )

10日目

詳細情報

基本情報

基本情報

【特長】
・エアブースタ ABP-12に直結して使用できるエアタンクで、コンパクトに取付けられる。
【用途】
・高圧エアが必要な際に。

■CKD商品選定ページはこちら

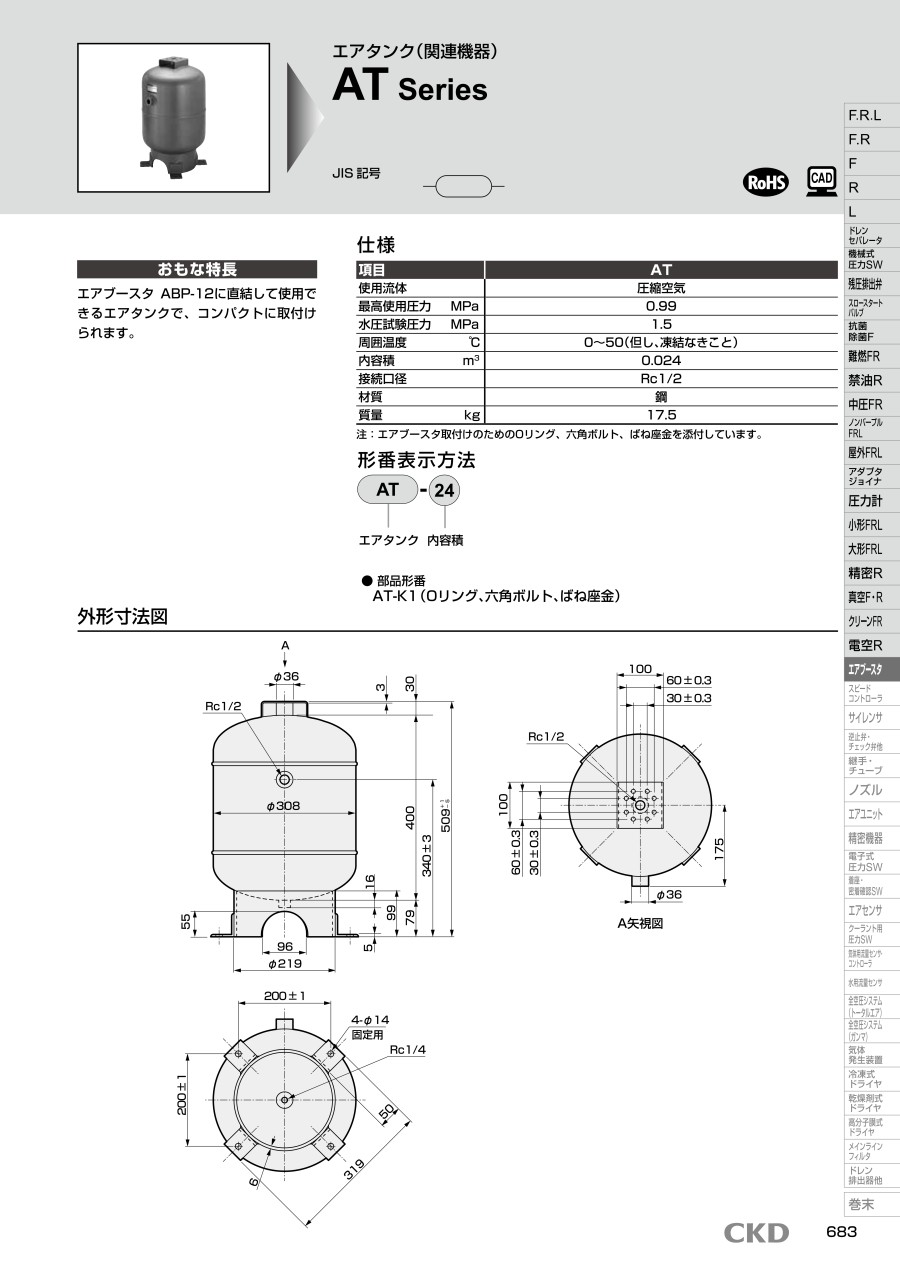

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
【在庫品多数】一般形セレックスシリンダ（中口径）SCA2シリーズ
一般シリンダの中で中口径で両側カバーをタイロッドで固定している堅牢形シリンダ｡信頼性の高いスタンダードタイプです｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアタンク（関連機器） ATシリーズの型番AT-24のページです。型番AT-24に関する仕様情報を記載しております。

エアタンク（関連機器） ATシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアブースタとエアタンクはどのように直結したらよいですか？

エアブースタ(ABPシリーズ)をエアタンク（AT－24）に直結する場合、OUTポート位置Ｄを使用し、エアタンクに添付のOリングをエアブースタに取付け、エアタンク上面に六角ボルトにて固定してください。
