三木プーリ

ロスタテンショナーユニットオプションスプロケットアイドラーNモデル

カタログ

通常単価(税別): 3,260円～61,738円

税込単価: 3,586円～67,912円

通常出荷日：在庫品1日目～17日目一部当日出荷可能

ロスタテンショナーユニットSEモデルに取り付けるスプロケットアイドラーです。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

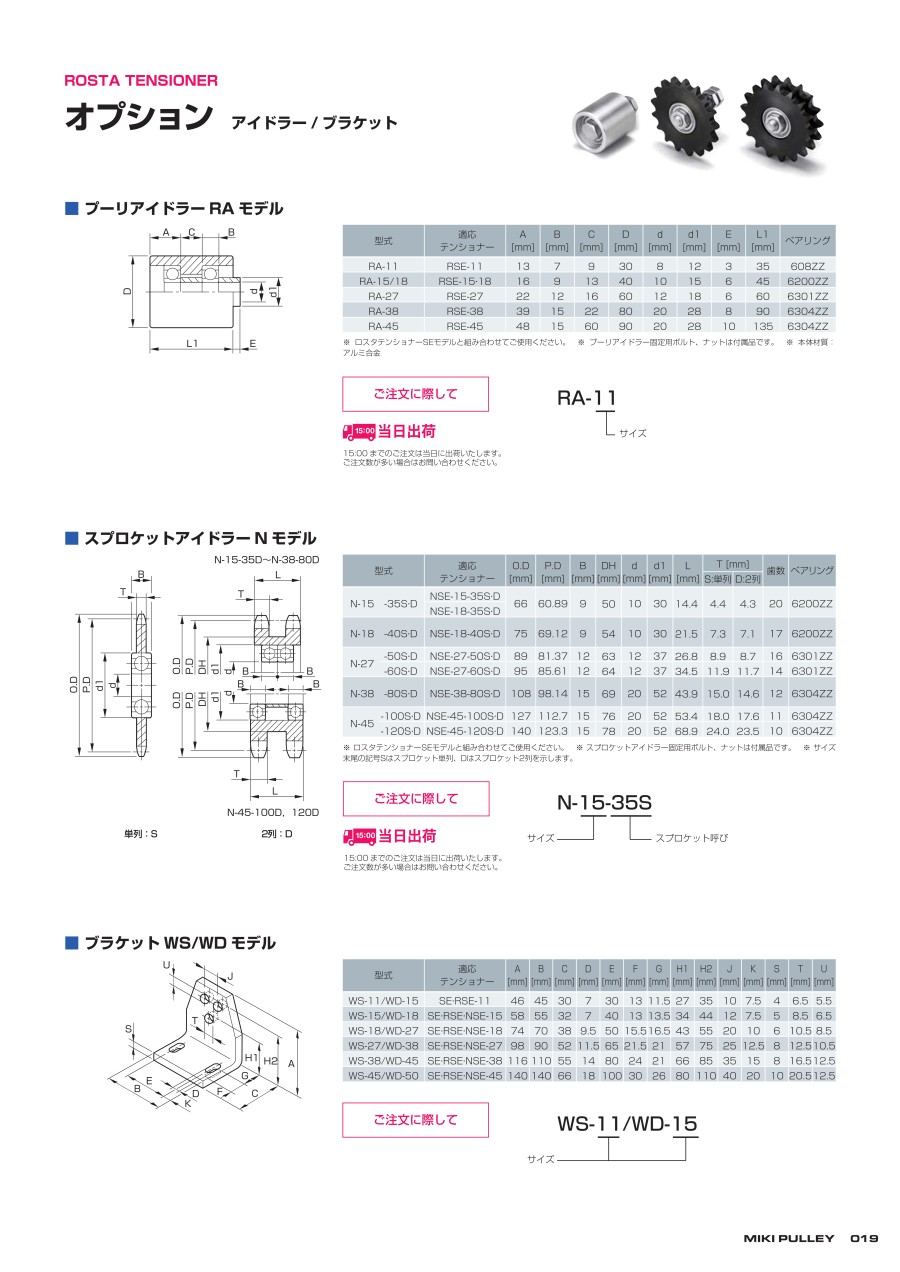

カタログ

商品情報

外形図

製品仕様

スプロケットアイドラーの固定用ボルト、ナットは付属品です。
サイズ末尾の記号Sはスプロケット単列、Dはスプロケット2列を示します。

規格表

単位：mm

型番	適応テンショナー	O.D	P.D	B	DH	d	d1	L	T	歯数	ベアリング
N-15-35S	NSE-15-35S	66	60.89	9	-	10	30	-	4.4	20	6200 ZZ
N-15-35S	NSE-18-35S				-			-	4.4
N-15-35D	NSE-15-35D				50			14.4	4.3
N-15-35D	NSE-18-35D				50			14.4	4.3
N-18-40S	NSE-18-40S	75	69.12	9	-	10	30	-	7.3	17	6200 ZZ
N-18-40D	NSE-18-40D	75	69.12	9	54	10	30	21.5	7.1	17	6200 ZZ
N-27-50S	NSE-27-50S	89	81.37	12	-	12	37	-	8.9	16	6301 ZZ
N-27-50D	NSE-27-50D	89	81.37	12	63	12	37	26.8	8.7	16	6301 ZZ
N-27-60S	NSE-27-60S	95	85.61	12	-	12	37	-	11.9	14	6301 ZZ
N-27-60D	NSE-27-60D	95	85.61	12	64	12	37	34.5	11.7	14	6301 ZZ
N-38-80S	NSE-38-80S	108	98.14	15	-	20	52	-	15.0	12	6304 ZZ
N-38-80D	NSE-38-80D	108	98.14	15	69	20	52	43.9	14.6	12	6304 ZZ
N-45-100S	NSE-45-100S	127	112.70	15	-	20	52	-	18.0	11	6304 ZZ
N-45-100D	NSE-45-100D	127	112.70	15	76	20	52	53.4	17.6	11	6304 ZZ
N-45-120S	NSE-45-120S	140	123.30	15	-	20	52	-	24.0	10	6304 ZZ
N-45-120D	NSE-45-120D	140	123.30	15	78	20	52	68.9	23.5	10	6304 ZZ

型番リスト

表示件数

型番

呼び番号

歯数

(T)

列数

軸穴径 D

(mm)

サイズ

スプロケット呼び

RoHS2（10物質）?

最小発注数量

35	20	2	10	9	66	60.89	15	35D	対応	1個
35	20	1	10	9	66	60.89	15	35S	対応	1個
40	17	2	10	9	75	69.12	18	40D	対応	1個
40	17	1	10	9	75	69.12	18	40S	対応	1個
50	16	2	12	12	89	81.37	27	50D	対応	1個
50	16	1	12	12	89	81.37	27	50S	対応	1個
80	12	2	20	15	108	98.14	38	80D	対応	1個
80	12	1	20	15	108	98.14	38	80S	対応	1個
100	11	2	20	15	127	112.7	45	100D	対応	1個
100	11	1	20	15	127	112.7	45	100S	対応	1個
120	10	2	20	15	140	123.3	45	120D	対応	1個
120	10	1	20	15	140	123.3	45	120S	対応	1個

通常単価(税別) (税込単価)	通常出荷日

10,585円 ( 11,644円 )	16日目
4,475円 ( 4,923円 )	16日目
11,397円 ( 12,537円 )	12日目
5,493円 ( 6,042円 )	在庫品1日目当日出荷可能
12,371円 ( 13,608円 )	17日目
3,260円 ( 3,586円 )	4日目
30,692円 ( 33,761円 )	17日目
11,264円 ( 12,390円 )	16日目
41,032円 ( 45,135円 )	17日目
16,607円 ( 18,268円 )	17日目
61,738円 ( 67,912円 )	17日目
23,756円 ( 26,132円 )	17日目

詳細情報

基本情報

基本情報

ロスタテンショナーユニットSEモデルに取り付けるスプロケットアイドラーです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
