ロスタテンショナーユニット プーリアイドラー付

外形図

【RSE】

※　M：絞り込み条件『ねじサイズ』　M1：絞り込み条件『ねじサイズ２』

■テンショナー部の詳細は下図SEモデルをご参照ください。

【SE】

【プーリアイドラーRA】

製品仕様

※荷重範囲はnormalポジション仕様です。
  hardポジション荷重範囲 ≒ 1.25×normalポジション荷重範囲

設計上の確認事項

■選定

ベルトサイズ、ベルトの適正張力（必要張力）、ベルトのたわみ角度θを明らかにし、以下の簡易選定グラフを用いて、ベルトのサイズもしくは適正張力と、ベルトのたわみ角度θとの交点からサイズを選定します。また、ベルトの本数によって適正張力は変わります。

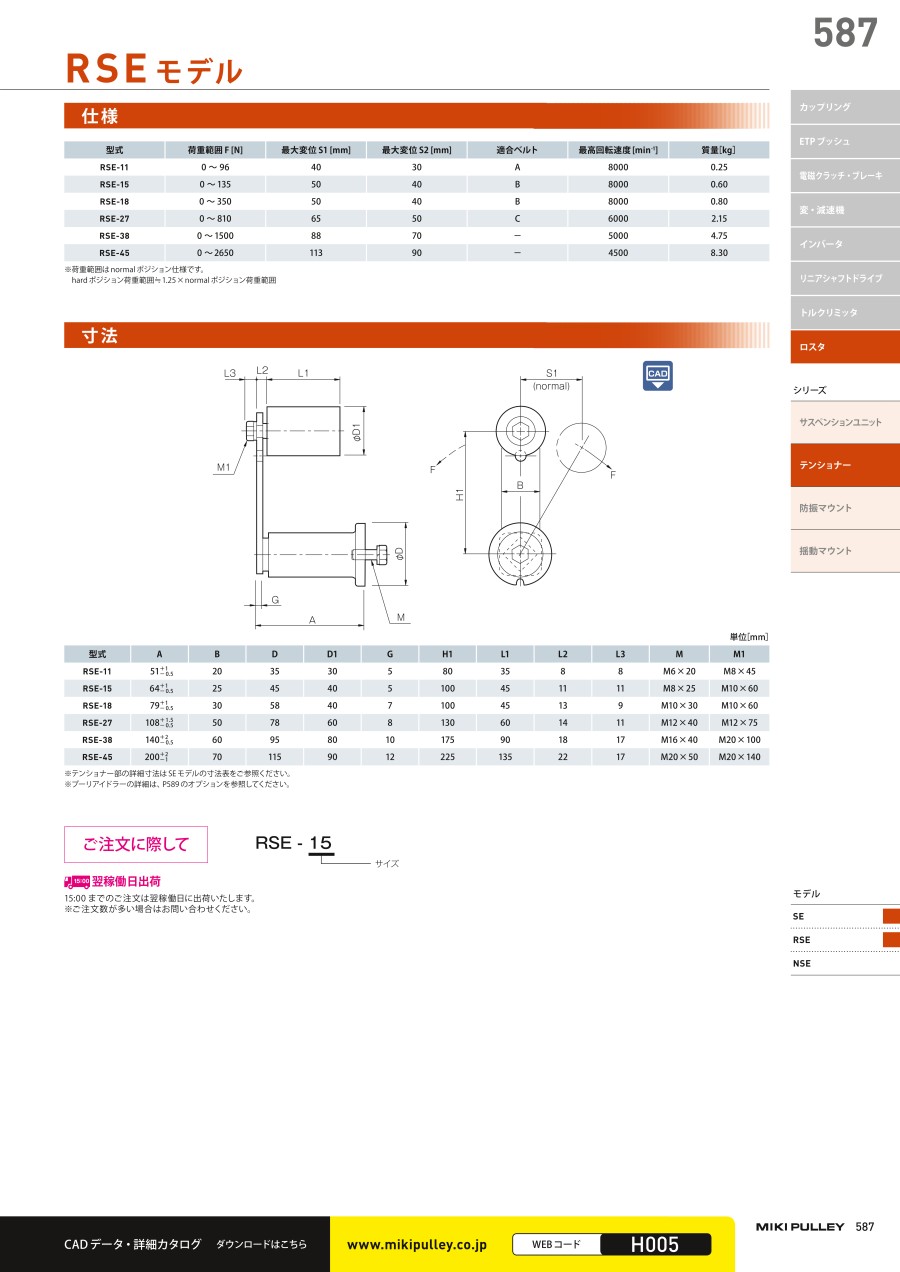

規格表

【RSE】

■テンショナー部の詳細寸法は下表SEモデルをご参照ください。

【SE】

※SE-38・SE-I-40の（）内の寸法は、SE-I-40の寸法です。

【プーリアイドラーRA】

※ロスタテンショナー SE モデルと組み合わせてご使用ください。
※プーリアイドラー固定用ボルト、ナットは付属品です。
※材質：アルミ合金

使用例

使用方法

■アイドラーの設定

アイドラーは常にチェーンまたはベルトのたるみ側にセットしてご使用ください。正逆回転の場合は両側にセットしてご使用ください。

チェーンまたはベルトの外側からテンションを加える場合は、アイドラーを小さなスプロケット（プーリ）側にセットしてご使用ください。
一方内側からテンションを加える場合は、アイドラーを大きなスプロケット（プーリ）側にセットしてご使用ください。

チェーンテンショナーは、スプロケットアイドラーの歯が3枚以上チェーンにかかるようにセットしてください。
チェーンまたはベルトに過大なテンションを加えますとチェーン、ベルトの寿命が著しく減少し、軸受の寿命も短くなります。
適当なたるみを見込んでご使用ください。設定角度は10～15°程度が目安となります。
Vベルトの内側からテンションを加える場合はVプーリアイドラーをご使用ください。またタイミングベルトの場合は、タイミングアイドラーをご使用ください。
テンショナー固定用ボルトおよびアイドラー固定用ボルトは、強度区分8.8を使用していますので以下の締め付けトルクで締め付けてください。

【取付け】

ロスタテンショナーのフランジ部分についている位置決め用切り欠き部を、設計された所定の位置に合わせます。ロスタテンショナーを取り付ける支持板などに、あらかじめこの切り欠き部に対応する目印をつけておきますと取り付けが容易になります。また、この切り欠き部は回り止め用としても応用できます。

付属のテンショナー固定用ボルトを使用しロスタテンショナーを機械に取り付けます。この場合、機械取り付け部の強度、また取り付け面が平坦であるかを確認してください。ロスタテンショナーが直接機械に取り付かない場合は、ブラケット（WS／WDモデル）を使用してください。

ロスタテンショナーの外殻をスパナで押さえ、付属のテンショナー固定用ボルトを締め付け、ロスタテンショナーを固定します。ロスタテンショナーをその許容角度付近で使用する場合は、トルクレンチを使用し、所定のトルクで締め付けてください。

スプロケットアイドラーをロスタテンショナーに取り付けます。まず、止めナットにてアイドラー固定用ボルトをアームにしっかり固定します。この後スプロケットアイドラーを、所定の取り付け範囲内（カタログY寸法）で調整し、チェーンの走行線に合わせた後、2個のナットで固定します。

アイドラーは常にアーム内側にセットしてご使用ください。やむを得ずアームの外側にセットする場合には、できるかぎりアームに近づけてご使用ください。この場合の許容ねじり角度は最大±15°以下となります。

※ ゴム（NR）は油、グリース類に対する対抗性が不十分ですので付着させないようにしてください。

商品特長詳細

・ベルトの適正張力を維持、チェーンのたるみ、振動・衝撃を自動的に吸収
基本構造は、ロスタサスペンションユニット内殻にあらかじめアームを取り付けた構造で、外殻はフランジ形状です。取り付けは、センターボルト1本のみで行え、ベルトの適正張力の維持、チェーンのたるみ吸収、コンベアベルトのスクレーパ、加圧ローラなど簡単な取り付けが可能です。
