三木プーリ

ロスタテンショナーユニット SEモデル

Name: ロスタテンショナーユニット SEモデル
Brand: 三木プーリ
SKU: 221000068773
Rating: 4 (2 reviews)

カタログ

通常単価(税別): 8,104円～51,364円

税込単価: 8,914円～56,500円

通常出荷日：在庫品1日目～11日目一部当日出荷可能

ロスタサスペンションユニットにアームを取付け、ローラやスプロケットをセットすることで、テンショニング、...

詳細を確認

44.0

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	荷重範囲F［N］	最大変位S1［mm］	最大変位S2［mm］	質量［kg］
SE-11	0～96	40	30	0.20
SE-15	0～135	50	40	0.40
SE-18	0～350	50	40	0.60
SE-27	0～810	65	50	1.70
SE-38	0～1,500	88	70	3.60
SE-45	0～2,650	113	90	6.40

※荷重範囲はnormalポジション仕様です。hardポジション荷重範囲≒1.25×normalポジション荷重範囲

規格表

単位：mm

型番	A	B	D	E	G	H1	H2	L	N	P	U	T	M
SE-11	51（-0.5～+1）	20	35	6	5	80	60	90	22	8	16.5	8.5	M6×20
SE-15	64（-0.5～+1）	25	45	8	5	100	80	112.5	30	8.5	20.8	10.5	M8×25
SE-18	79（-0.5～+1.5）	30	58	10.5	7	100	80	115	35	8.5	25.3	10.5	M10×30
SE-27	108（-0.5～+2）	50	78	15	8	130	100	155	52	10.5	34.3	12.5	M12×40
SE-38	140（-0.5～+2）	60	95	15	10	175	140	205	66	12.5	42.0	20.5	M16×40
SE-45	200（-0.5～+2）	70	115	18	12	225	180	260	80	12.5	52.0	20.5	M20×50

商品特長詳細

ベルトの適正張力を維持、チェーンのたるみ、振動・衝撃を自動的に吸収

基本構造は、ロスタサスペンションユニット内殻にあらかじめアームを取り付けた構造で、外殻はフランジ形状です。取り付けは、センターボルト1本のみで行え、ベルトの適正張力の維持、チェーンのたるみ吸収、コンベアベルトのスクレーパ、加圧ローラなど簡単な取り付けが可能です。

型番リスト

表示件数

型番

(mm)

ねじサイズ

RoHS2（10物質）?

最小発注数量

51	20	36	35	6	M6×20	対応	1個
64	25	48	45	8	M8×25	対応	1個
79	30	58.5	58	10.5	M10×30	対応	1個
108	50	80	78	15	M12×40	対応	1個
140	60	107	95	15	M16×40	対応	1個
200	70	160	115	18	M20×50	対応	1個

通常単価(税別) (税込単価)	通常出荷日

8,104円 ( 8,914円 )	在庫品1日目当日出荷可能
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
10,767円 ( 11,844円 )	在庫品1日目当日出荷可能
14,979円 ( 16,477円 )	在庫品1日目当日出荷可能
30,542円 ( 33,596円 )	11日目
51,364円 ( 56,500円 )	11日目

詳細情報

基本情報

基本情報

ロスタサスペンションユニットにアームを取付け、ローラやスプロケットをセットすることで、テンショニング、加圧ローラ、ダンパーとして利用することができます。

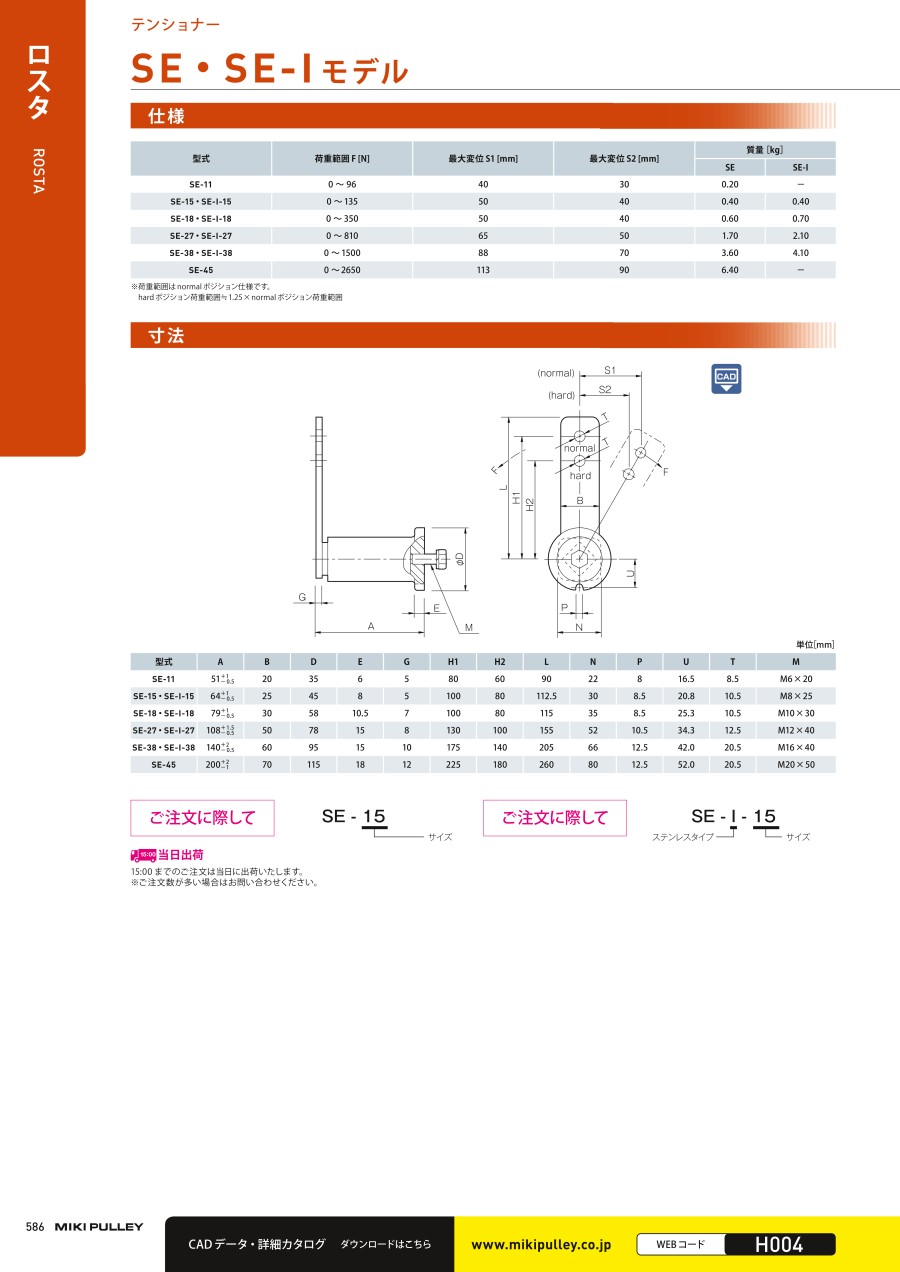

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
