耐腐蝕性SUS303相当継手 違径二重ワイ
- 通常単価(税別)
- 5,590円～6,394円
- 税込単価
- 6,149円～7,033円
【特長】・強度が必要な場合、腐蝕しやすい雰囲気内に最適です。・金属本体は耐腐蝕性がSUS303相当の特...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

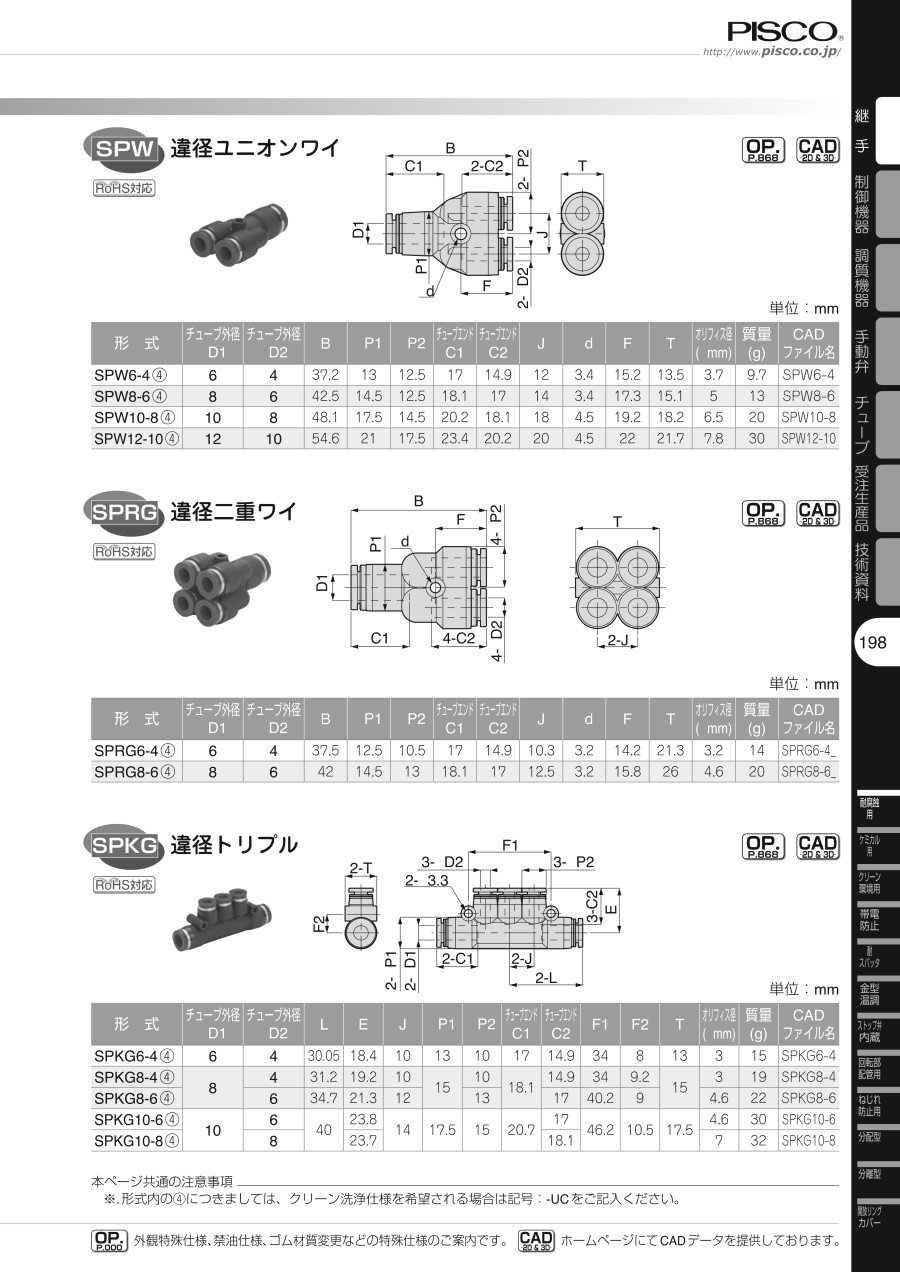

外形図
製品仕様
製品仕様
- 使用流体：空気、水（条件有※）
- 最高使用圧力：1.0MPa
- 使用真空圧力：-100kPa
- 使用温度範囲：0～+60℃（凍結なきこと）
【警告】
※：使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。
規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP1 | φP2 | チューブエンド C1 | チューブエンド C2 | J | φd | F | T | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPRG6-4 | 6 | 4 | 37.5 | 12.5 | 10.5 | 17 | 14.9 | 10.3 | 3.2 | 14.2 | 21.3 | 3.2 | 14 |
| SPRG8-6 | 8 | 6 | 42 | 14.5 | 13 | 18.1 | 17 | 12.5 | 3.2 | 15.8 | 26 | 4.6 | 20 |
詳細情報
基本情報
【特長】
・強度が必要な場合、腐蝕しやすい雰囲気内に最適です。
・金属本体は耐腐蝕性がSUS303相当の特殊ステンレス（オーステナイト系またはフェライト系）を採用。
・銅系金属不使用。
・シールゴム材質には、低濃度オゾン対策としてHNBRを採用。
・パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。
・クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
