耐腐蝕用 SUS303相当継手 違径ユニオンストレート
- 通常単価(税別)
- 1,320円～2,650円
- 税込単価
- 1,452円～2,915円
【特長】・強度が必要な場合、腐蝕しやすい雰囲気内に最適。・金属本体は耐腐蝕性が...
詳細情報を確認するご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
商品情報

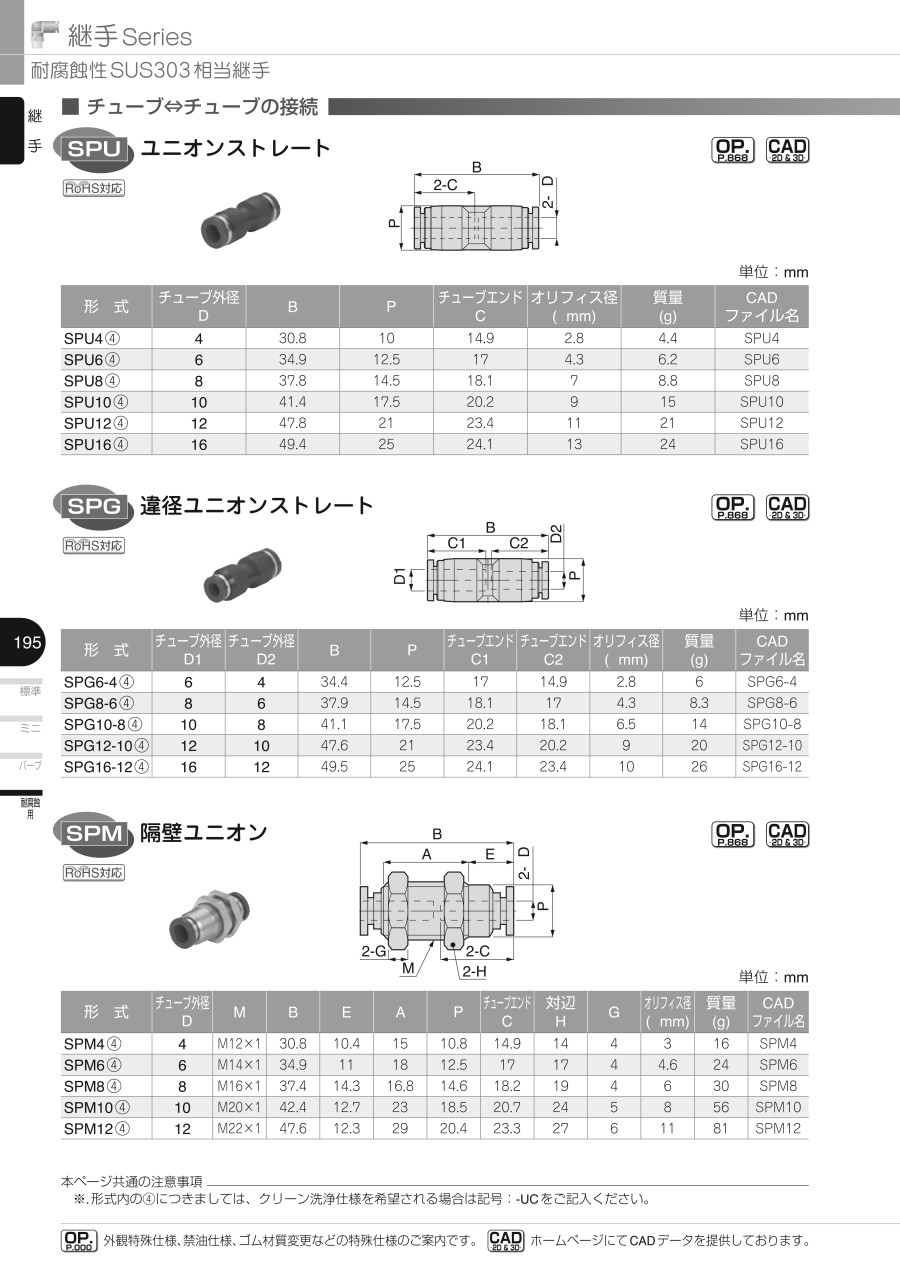

外形図
ユニオンストレート
違径ユニオンストレート
製品仕様
製品仕様
- 使用流体：空気、水（条件有※）
- 最高使用圧力：1.0MPa
- 使用真空圧力：-100kPa
- 使用温度範囲：0～+60℃（凍結なきこと）
【警告】
※：使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。
規格表
ユニオンストレート
| 型番 | チューブ外径 φD | B | φP | チューブエンド C | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|
| SPU16 | 16 | 49.4 | 25 | 24.1 | 147.6 | 24 |
違径ユニオンストレート
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP1 | φP2 | チューブエンド C1 | チューブエンド C2 | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| SPG6-4 | 6 | 4 | 34.4 | 12.5 | 12.5 | 17 | 14.9 | 5.3 | 6 |
| SPG8-6 | 8 | 6 | 37.9 | 14.5 | 14.5 | 18.1 | 17 | 12.5 | 8.3 |
| SPG10-8 | 10 | 8 | 43.1 | 17.5 | 17.5 | 20.2 | 18.4 | 20 | 14 |
| SPG12-10 | 12 | 10 | 47.6 | 21 | 21 | 23.4 | 20.2 | 35 | 20 |
| SPG16-12 | 16 | 12 | 49.5 | 25 | 25 | 24.1 | 23.4 | 88.6 | 26 |
詳細情報
基本情報
【特長】
・強度が必要な場合、腐蝕しやすい雰囲気内に最適。
・金属本体は耐腐蝕性がSUS303相当の特殊ステンレス（Cr19～21％, Mo1.5～2.5％ステンレス）を採用。
・銅系金属不使用。
・シールゴム材質には、低濃度オゾン対策としてHNBRを採用。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
