メカニカル部品技術窓口
耐腐蝕性SUS303相当継手 ブランチエルボ
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
- 使用流体：空気、水（条件有※）
- 最高使用圧力：1.0MPa
- 使用真空圧力：-100kPa
- 使用温度範囲：0～+60℃（凍結なきこと）
【警告】
※：使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。

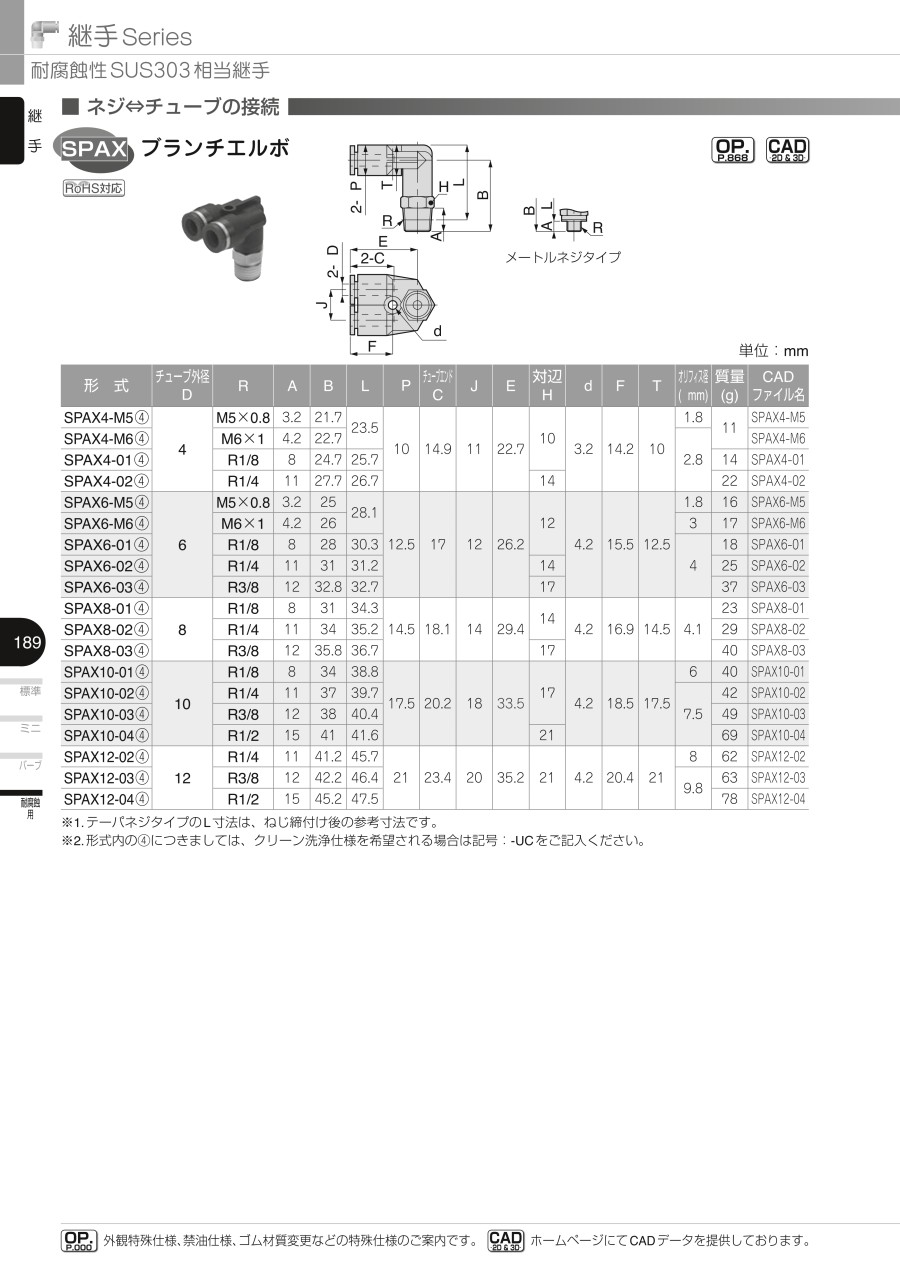

規格表
単位：mm
| 型番 | チューブ外径 φD | R | A | B | L | φP | チューブエンド C | J | E | 対辺 H | φd | F | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPAX4-M5 | 4 | M5×0.8 | 3.2 | 21.7 | 23.5 | 10 | 14.9 | 11 | 22.7 | 10 | 3.2 | 14.2 | 10 | 2.2 | 11 |
| SPAX4-M6 | M6×1 | 4 | 22.7 | 23.7 | 2.5 | ||||||||||
| SPAX4-01 | R1/8 | 8 | 24.7 | 25.7 | 2.7 | 14 | |||||||||
| SPAX4-02 | R1/4 | 11 | 27.7 | 26.7 | 14 | 2.5 | 22 | ||||||||
| SPAX6-M5 | 6 | M5×0.8 | 3.2 | 25 | 28.1 | 12.5 | 17 | 12 | 26.2 | 12 | 4.2 | 15.5 | 12.5 | 2.2 | 16 |
| SPAX6-M6 | M6×1 | 4 | 26 | 28.3 | 6.4 | 17 | |||||||||
| SPAX6-01 | R1/8 | 8 | 28 | 30.3 | 6.9 | 18 | |||||||||
| SPAX6-02 | R1/4 | 11 | 31 | 31.2 | 14 | 6.6 | 25 | ||||||||
| SPAX6-03 | R3/8 | 12 | 32.8 | 32.7 | 17 | 6.8 | 37 | ||||||||
| SPAX8-01 | 8 | R1/8 | 8 | 31 | 34.3 | 14.5 | 18.1 | 14 | 29.4 | 14 | 4.2 | 16.9 | 14.5 | 14.6 | 23 |
| SPAX8-02 | R1/4 | 11 | 34 | 35.2 | 14.5 | 29 | |||||||||
| SPAX8-03 | R3/8 | 12 | 35.8 | 36.7 | 17 | 15 | 40 | ||||||||
| SPAX10-01 | 10 | R1/8 | 8 | 34 | 38.8 | 17.5 | 20.2 | 18 | 33.5 | 17 | 4.2 | 18.5 | 17.5 | 21.6 | 40 |
| SPAX10-02 | R1/4 | 11 | 37 | 39.7 | 26.1 | 42 | |||||||||
| SPAX10-03 | R3/8 | 12 | 38 | 40.4 | 27.2 | 49 | |||||||||
| SPAX10-04 | R1/2 | 15 | 41 | 41.6 | 21 | 29.9 | 69 | ||||||||
| SPAX12-02 | 12 | R1/4 | 11 | 41.2 | 45.7 | 21 | 23.4 | 20 | 35.2 | 21 | 4.2 | 20.4 | 21 | 38.2 | 62 |
| SPAX12-03 | R3/8 | 12 | 42.2 | 46.4 | 43.1 | 63 | |||||||||
| SPAX12-04 | R1/2 | 15 | 45.2 | 47.5 | 42.1 | 78 |
※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,114円 ( 3,425円 ) | 7日目 |
3,390円 ( 3,729円 ) | 7日目 |
3,116円 ( 3,428円 ) | 7日目 |
3,114円 ( 3,425円 ) | 7日目 |
3,594円 ( 3,953円 ) | 7日目 |
4,000円 ( 4,400円 ) | 7日目 |
3,952円 ( 4,347円 ) | 7日目 |
3,532円 ( 3,885円 ) | 7日目 |
3,594円 ( 3,953円 ) | 7日目 |
3,994円 ( 4,393円 ) | 7日目 |
3,746円 ( 4,121円 ) | 7日目 |
4,474円 ( 4,921円 ) | 7日目 |
4,788円 ( 5,267円 ) | 7日目 |
5,194円 ( 5,713円 ) | 7日目 |
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
6,458円 ( 7,104円 ) | 7日目 |
6,406円 ( 7,047円 ) | 7日目 |
6,794円 ( 7,473円 ) | 7日目 |
6,998円 ( 7,698円 ) | 7日目 |
詳細情報
基本情報
【特長】
・強度が必要な場合、腐蝕しやすい雰囲気内に最適。
・金属本体は耐腐蝕性がSUS303相当の特殊ステンレス（Cr19～21%、Mo1.5～2.5%ステンレス）を採用。
・銅系金属不使用。
・シールゴム材質には、低濃度オゾン対策としてHNBRを採用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
