耐腐蝕用 SUS304継手 違径ユニオンティー
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

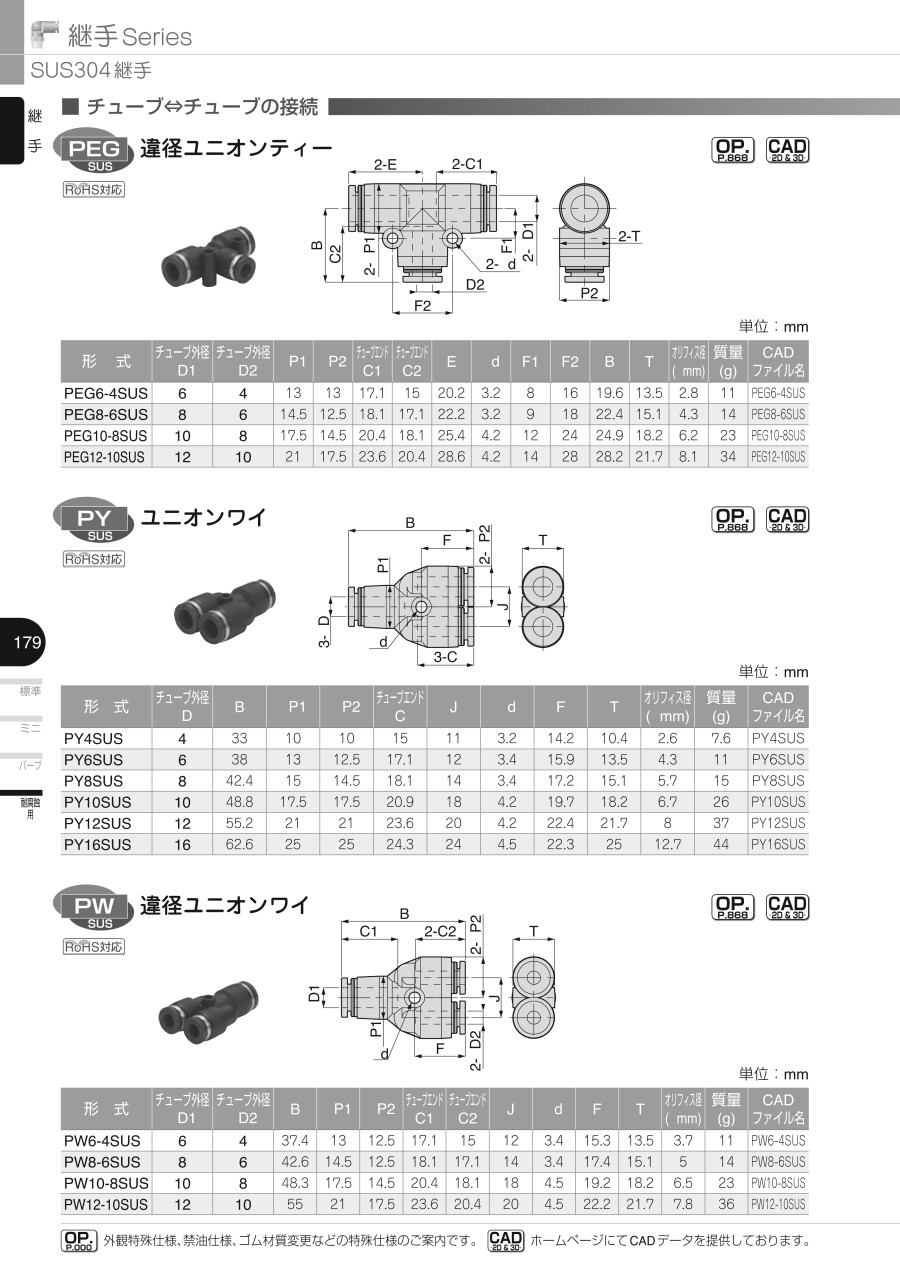

外形図
製品仕様
| 使用流体 | 空気、水（条件有※）、その他薬品等（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
※ . 使用流体が水、液体使用の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、液体使用の際は、インサートリングを必ず使用してください。
3. 薬品、混合ガス等につきましては、日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。
規格表
単位：mm
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | φP1 | φP2 | チューブエンド C1 | チューブエンド C2 |
|---|---|---|---|---|---|---|
| PEG6-4SUS | 6 | 4 | 13 | 13 | 17.1 | 15 |
| PEG8-6SUS | 8 | 6 | 14.5 | 12.5 | 18.1 | 17.1 |
| PEG10-8SUS | 10 | 8 | 17.5 | 14.5 | 20.4 | 18.1 |
| PEG12-10SUS | 12 | 10 | 21 | 17.5 | 23.6 | 20.4 |
| 型番 | E | φd | F1 | F2 | B | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| PEG6-4SUS | 20.2 | 3.2 | 8 | 16 | 19.6 | 13.5 | 4.1 | 11 |
| PEG8-6SUS | 22.2 | 3.2 | 9 | 18 | 22.4 | 15.1 | 9.5 | 14 |
| PEG10-8SUS | 25.4 | 4.2 | 12 | 24 | 24.9 | 18.2 | 18.5 | 23 |
| PEG12-10SUS | 28.6 | 4.2 | 14 | 28 | 28.2 | 21.7 | 29.5 | 34 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,816円 ( 7,498円 ) | 7日目 |
8,524円 ( 9,376円 ) | 7日目 |
9,916円 ( 10,908円 ) | 7日目 |
10,974円 ( 12,071円 ) | 7日目 |
詳細情報
基本情報
【特長】
・強度が必要な場合、薬品の雰囲気内に最適。
・金属本体はSUS304を採用。
・シール材質はFKMを採用。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
