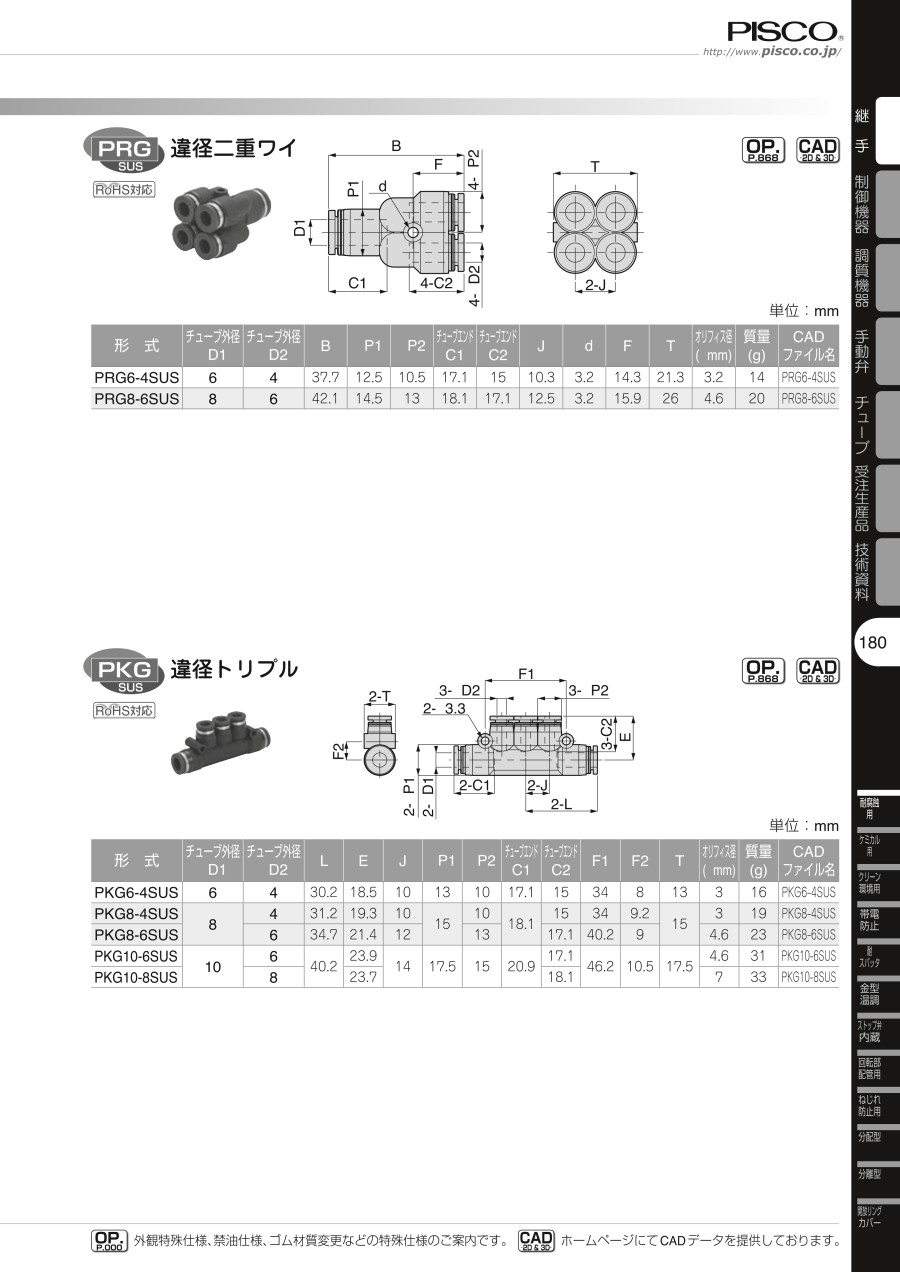

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="耐腐蝕用 SUS304継手 違径トリプル 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000067761/221000067761_001_20230801115853.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">製品仕様</h4><ul class="m-list"><li>使用流体：空気、水（条件有※）、その他薬品等（条件有※）</li><li>最高使用圧力：1.0MPa</li><li>使用真空圧力：-100kPa</li><li>使用温度範囲：0～+60℃（凍結なきこと）</li></ul><div class="m-unit"><p><span class="u-bold">【警告】</span><br />※：使用流体が水、液体使用の時は、下記の条件を必ず守ってください。<br />1.&nbsp;水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。<br />2.&nbsp;水、液体使用の際は、インサートリングを必ず使用してください。<br />3.&nbsp;薬品、混合ガス等につきましては、日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。</p></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="u-right">単位：mm</div><table class="m-table" summary="耐腐蝕用 SUS304継手 違径トリプル 規格表"><colgroup><col width="10.0%" /><col width="8.0%" /><col width="8.0%" /><col width="4.8%" /><col width="4.8%" /><col width="4.8%" /><col width="5.5%" /><col width="5.5%" /><col width="8.0%" /><col width="8.0%" /><col width="4.8%" /><col width="4.8%" /><col width="4.8%" /><col width="8.0%" /><col width="6.0%" /></colgroup><thead><tr><th>型番</th><th>チューブ外径<br />&phi;D1</th><th>チューブ外径<br />&phi;D2</th><th>L</th><th>E</th><th>J</th><th>&phi;P1</th><th>&phi;P2</th><th>チューブエンド<br />C1</th><th>チューブエンド<br />C2</th><th>F1</th><th>F2</th><th>T</th><th>有効断面積<br />（mm<sup>2</sup>）</th><th>質量<br />（g）</th></tr></thead><tbody><tr><td>PKG6-4SUS</td><td>6</td><td>4</td><td>30.2</td><td>18.5</td><td>10</td><td>13</td><td>10</td><td>17.1</td><td>15</td><td>34</td><td>8</td><td>13</td><td>5</td><td>16</td></tr><tr><td>PKG8-4SUS</td><td rowspan="2" style="text-align: center;">8</td><td>4</td><td>31.2</td><td>19.3</td><td>10</td><td rowspan="2" style="text-align: center;">15</td><td>10</td><td rowspan="2" style="text-align: center;">18.1</td><td>15</td><td>34</td><td>9.2</td><td rowspan="2" style="text-align: center;">15</td><td>6</td><td>19</td></tr><tr><td>PKG8-6SUS</td><td>6</td><td>34.7</td><td>21.4</td><td>12</td><td>13</td><td>17.1</td><td>40.2</td><td>9</td><td>10.1</td><td>23</td></tr><tr><td>PKG10-6SUS</td><td rowspan="2" style="text-align: center;">10</td><td>6</td><td rowspan="2" style="text-align: center;">40.2</td><td>23.9</td><td rowspan="2" style="text-align: center;">14</td><td rowspan="2" style="text-align: center;">17.5</td><td rowspan="2" style="text-align: center;">15</td><td rowspan="2" style="text-align: center;">20.9</td><td>17.1</td><td rowspan="2" style="text-align: center;">46.2</td><td rowspan="2" style="text-align: center;">10.5</td><td rowspan="2" style="text-align: center;">17.5</td><td>11.2</td><td>31</td></tr><tr><td>PKG10-8SUS</td><td>8</td><td>23.7</td><td>18.1</td><td>19.1</td><td>33</td></tr></tbody></table>
