日本ピスコ

耐腐蝕用 SUS304継手ユニオンエイ

カタログ

通常単価(税別): 6,234円～10,974円

税込単価: 6,857円～12,071円

通常出荷日：7日目

スタンダードタイプに比べ、容量比40%の小型化に成功したワンタッチ継手。【特長】・一般空気圧配管用超小...

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
『案内文資料』

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

銅系不使用

製品仕様

使用流体：空気、水（条件有※）、その他（条件有※）
最高使用圧力：1.0MPa
使用真空圧力：-100kPa
使用温度範囲：0～+60℃（凍結なきこと）

【警告】
※：使用流体が水、液体の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水、液体使用の際は、インサートリングを必ず使用してください。
3. 薬品、混合ガスなどにつきましては、使用条件により日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。

規格表

単位：mm

型番	チューブ外径 φD	E1	φP	チューブエンド C	J	E2	φd	F	T	オリフィス径（φmm）	質量（g）
PAU4SUS	4	17	10	15	10.3	22.8	3.2	14.3	10.4	3.5	7.3
PAU6SUS	6	19.9	12.5	17.1	12.5	26.3	4.2	15.6	13.5	4.5	11
PAU8SUS	8	22.7	14.5	18.1	14.5	29.4	4.2	16.9	15.6	6.4	15
PAU10SUS	10	25.2	17.5	20.4	17.5	33.7	4.2	18.7	18.2	8.5	25
PAU12SUS	12	29.6	21	23.6	21	35.4	4.2	20.6	21.7	10.4	38

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

4	1個
6	1個
8	1個
10	1個
12	1個

通常単価(税別) (税込単価)	通常出荷日

6,234円 ( 6,857円 )	7日目
6,398円 ( 7,038円 )	7日目
9,060円 ( 9,966円 )	7日目
9,916円 ( 10,908円 )	7日目
10,974円 ( 12,071円 )	7日目

詳細情報

基本情報

基本情報

スタンダードタイプに比べ、容量比40%の小型化に成功したワンタッチ継手。
【特長】
・一般空気圧配管用超小型ワンタッチ継手。
・楕円開放リングでチューブの開放も簡単。
・φ1.8（直径1.8mm）タイプはワンタッチタイプ。
・小型アクチュエータなどの配管に最適。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
・強度が必要な場合、薬品の雰囲気内に最適。
・金属本体はSUS304を採用。
・シール材質はFKMを採用。
【用途】
・あらゆる配管方法に対応。

ご注意

本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
『案内文資料』

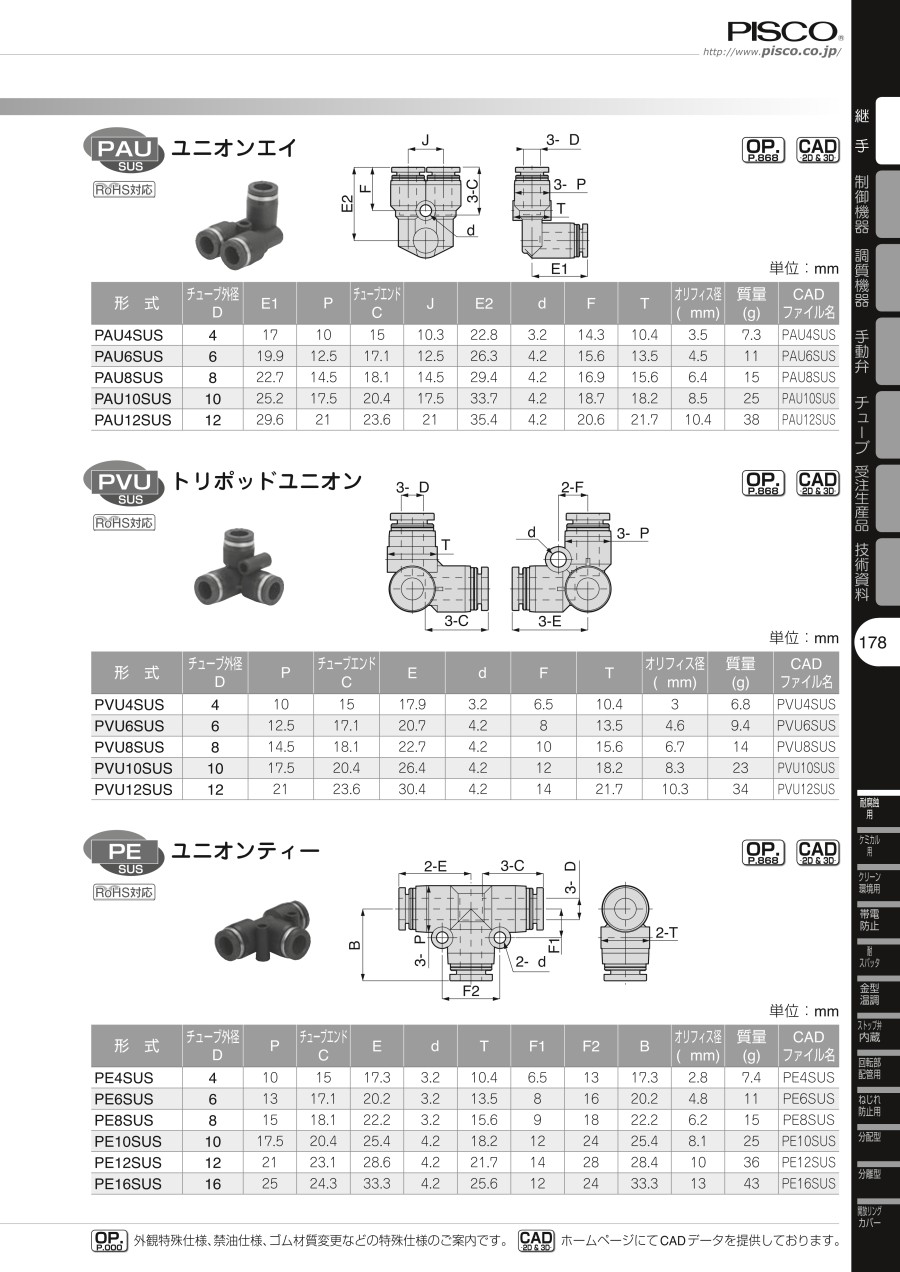

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
