メカニカル部品技術窓口
耐腐蝕用 SUS304継手 ブランチ二重ワイ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

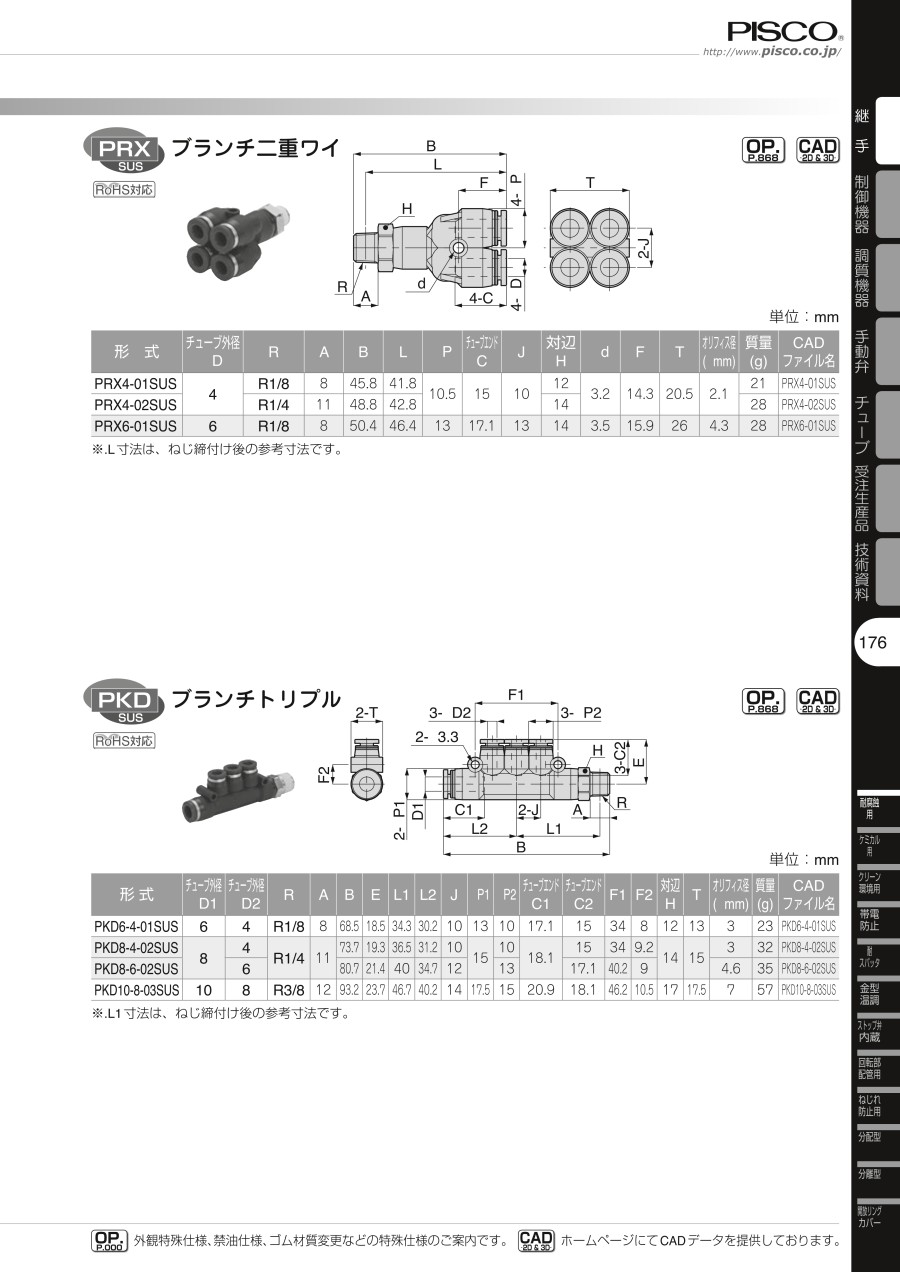

外形図
製品仕様
- 銅系不使用
| 使用流体 | 空気、水（条件有※）、その他薬品等（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0℃～+60℃（凍結なきこと） |
※使用流体が水、液体使用の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、液体使用の際は、インサートリングを必ず使用してください。
3. 薬品、混合ガス等につきましては、日本ピスコ仕様の適合が異なる場合がありますので確認の上ご使用ください。
規格表
| 型番 | チューブ外径 φD | R | A | B | L | φP | チューブエンド C | J | 対辺 H | φd | F | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRX4-01SUS | 4 | R1/8 | 8 | 45.8 | 41.8 | 10.5 | 15 | 10 | 12 | 3.2 | 14.3 | 20.5 | 1.5 | 21 |
| PRX4-02SUS | R1/4 | 11 | 48.8 | 42.8 | 14 | 1.4 | 28 | |||||||
| PRX6-01SUS | 6 | R1/8 | 8 | 50.4 | 46.4 | 13 | 17.1 | 13 | 14 | 3.5 | 15.9 | 26 | 9 | 28 |
※. L寸法は、ねじ締付け後の参考寸法です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,812円 ( 10,793円 ) | 7日目 |
10,360円 ( 11,396円 ) | 7日目 |
11,862円 ( 13,048円 ) | 7日目 |
詳細情報
基本情報
【特長】
・一般空気圧配管用超小型ワンタッチ継手です。
・スタンダードタイプに比べ、容積比40%の小型化に成功しました。
・楕円開放リングでチューブの開放も簡単です。
・φ1.8mmタイプはワンタッチタイプ。
・小型アクチュエータなどの配管に最適です。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意しています。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用しています。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
・強度が必要な場合、薬品の雰囲気内に最適。
・金属本体はSUS304を採用。
・シール材質はFKMを採用。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
