メカニカル部品技術窓口
耐腐蝕用 SUS304継手 ブランチワイ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 空気、水（条件有※）、その他薬品等（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃ （凍結なきこと） |
※. 使用流体が水、液体使用の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、液体使用の際は、インサートリングを必ず使用してください。
3. 薬品、混合ガス等につきましては、仕様の適合が異なる場合がありますので確認の上ご使用ください。

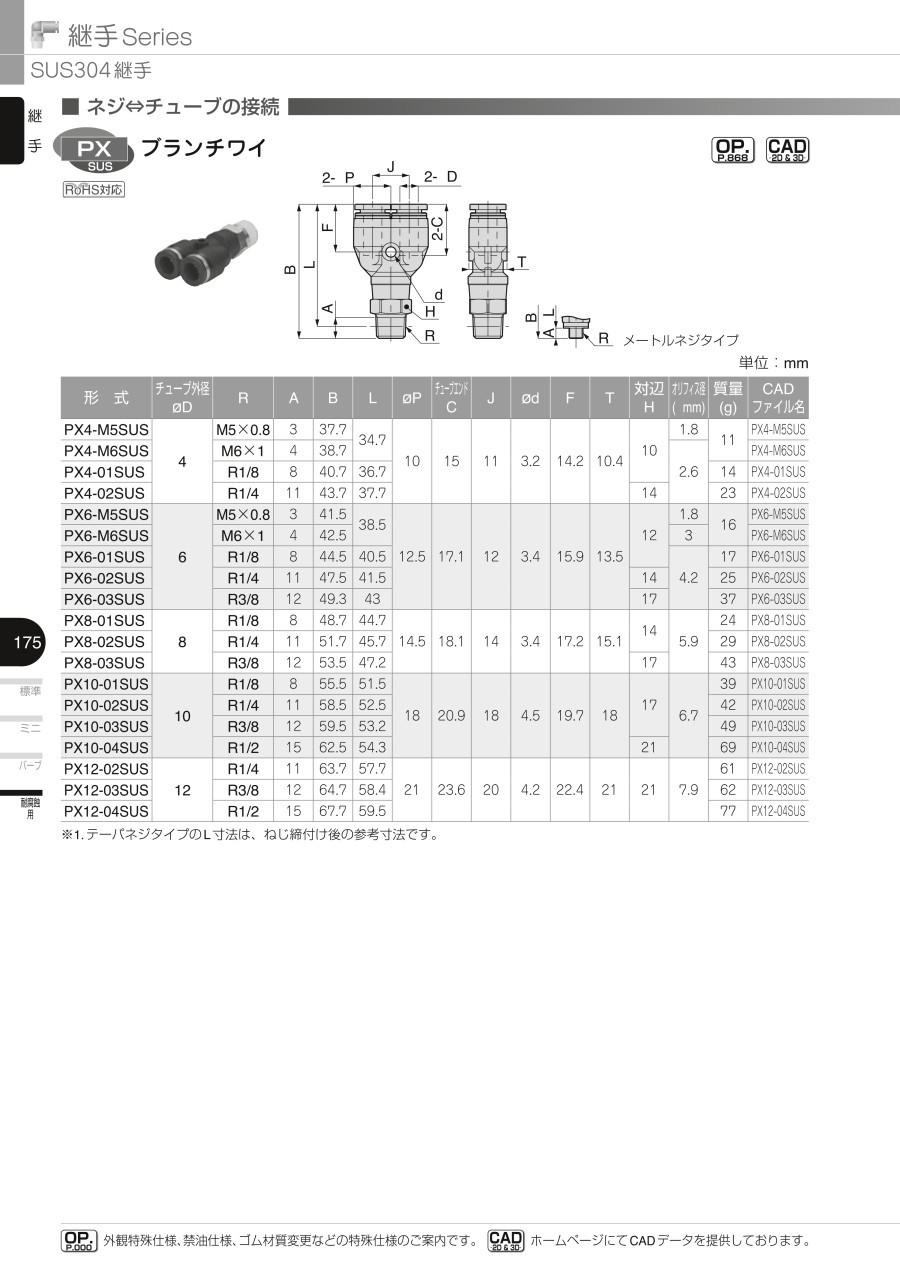

規格表
※ 1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,338円 ( 6,972円 ) | 7日目 |
6,888円 ( 7,577円 ) | 7日目 |
6,338円 ( 6,972円 ) | 7日目 |
6,338円 ( 6,972円 ) | 7日目 |
7,826円 ( 8,609円 ) | 7日目 |
7,262円 ( 7,988円 ) | 7日目 |
7,536円 ( 8,290円 ) | 7日目 |
6,988円 ( 7,687円 ) | 7日目 |
6,988円 ( 7,687円 ) | 7日目 |
7,638円 ( 8,402円 ) | 7日目 |
7,638円 ( 8,402円 ) | 7日目 |
7,914円 ( 8,705円 ) | 7日目 |
10,222円 ( 11,244円 ) | 7日目 |
10,222円 ( 11,244円 ) | 7日目 |
10,222円 ( 11,244円 ) | 7日目 |
10,498円 ( 11,548円 ) | 7日目 |
11,182円 ( 12,300円 ) | 7日目 |
11,182円 ( 12,300円 ) | 7日目 |
11,182円 ( 12,300円 ) | 7日目 |
詳細情報
基本情報
【特長】
・強度が必要な場合、薬品の雰囲気内に最適。
・金属本体はSUS304を採用。
・シール材質はFKMを採用。
・一般空気圧配管用超小型ワンタッチ継手です。
・スタンダードタイプに比べ、容積比40％の小型化に成功しました。
・楕円開放リングでチューブの開放も簡単です。
・小型アクチュエータなどの配管に最適です。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意しました。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用しました。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装しました。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
