耐腐蝕用 SUS304継手 ストレート

耐腐蝕用 SUS304継手 ストレート
通常単価(税別)
5,994円～11,434円
税込単価
6,593円～12,577円
通常出荷日：在庫品1日目～8日目一部当日出荷可能

超小型でもチューブの脱着が簡単なワンタッチ継手。【特長】・一般空気圧配管用超小型ワンタッチ継手。・スタ...

詳細を確認
  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

よく一緒に見られています

一般配管用 チューブフィッティング ストレート

日本ピスコ

一般配管用 チューブフィッティング ストレート
通常価格(税別)： 314円 (税込価格：345円)

通常出荷日：在庫品1日目

よく一緒に見られています

耐腐蝕用 耐腐蝕性SUS303相当継手 ストレート

日本ピスコ

耐腐蝕用 耐腐蝕性SUS303相当継手 ストレート
通常価格(税別)： 1,984円 (税込価格：2,182円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

耐腐蝕用 SUS304継手 ストレートの寸法図
耐腐蝕用 SUS304継手 ストレートの寸法図 （メートルネジタイプ）

メートルネジタイプ

製品仕様

製品仕様

使用流体 :空気、水（条件有※）、その他（条件有※）
最高使用圧力：1.0MPa
使用真空圧力：-100kPa
使用温度範囲：0～60℃（凍結なきこと）

警告

  • ※ 使用流体が水、液体の時は、下記の条件を必ず守ること。
  • 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用する。
  • 水、液体使用の際は、インサートリングを必ず使用する。
  • 薬品、混合ガスなどについては、使用条件により弊社仕様の適合が異なる場合があるので確認の上使用する。

外観

耐腐蝕用 SUS304継手 ストレートの外観

適用サイズ

チューブサイズ

ミリサイズ：φ4（直径4mm）、φ6 （直径6mm） 、φ8 （直径8mm） 、φ10 （直径10mm） 、φ12 （直径12mm） 、φ16 （直径16mm）

ネジサイズ

メートルネジM5×0.8, M6×1
管用テーパネジR1/8, R1/4, R3/8, R1/2
  • ※ 上記以外の注意事項等につきましては、デジタルカタログを参照してください。

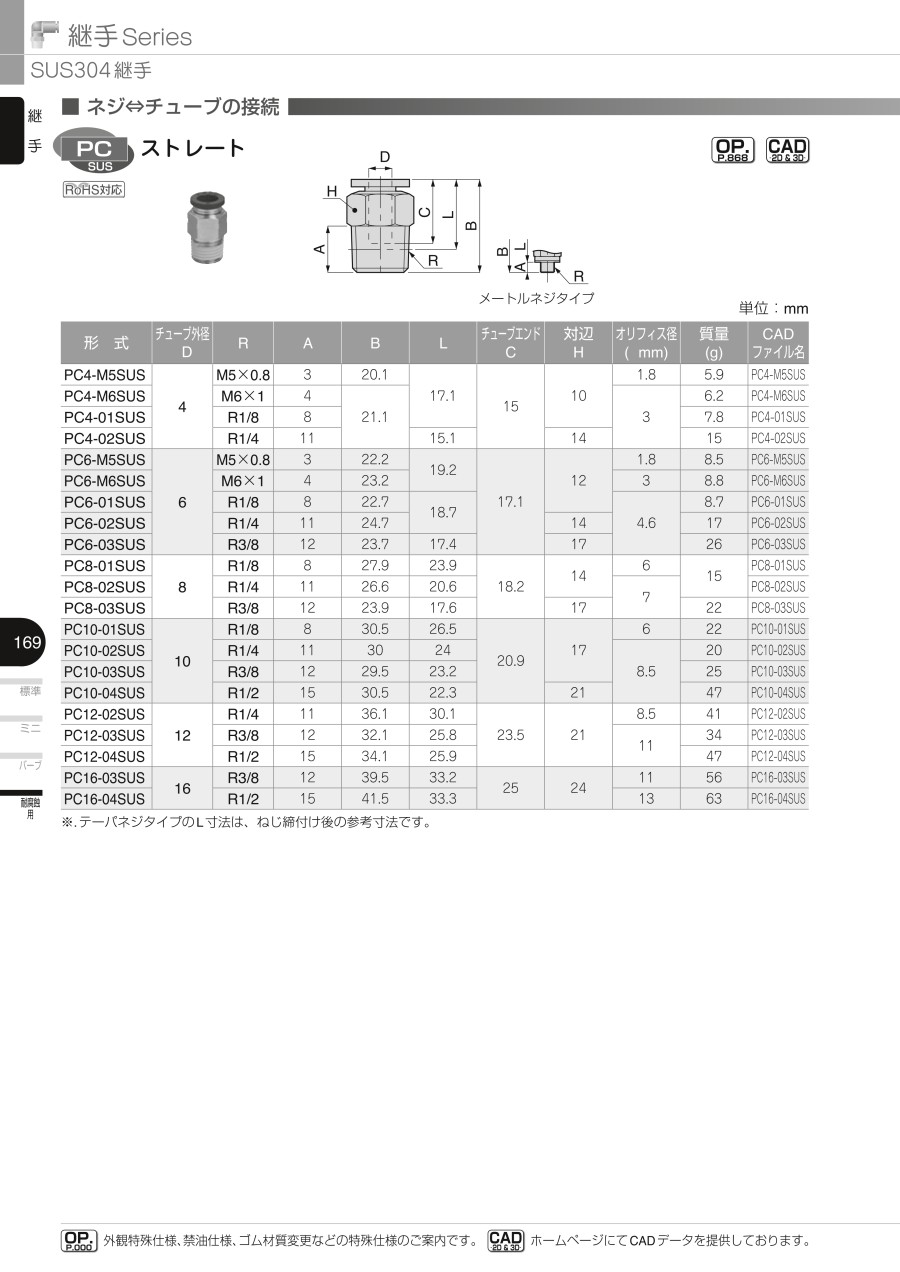

規格表

形式チューブ
外径
φD		RABLチューブ
エンド
C		対辺
H		オリフィス径
（φmm）		質量
（g）
PC4-M5SUS4M5×0.8320.117.115101.85.9
PC4-M6SUSM6×1421.136.2
PC4-01SUSR1/887.8
PC4-02SUSR1/41115.11415
PC6-M5SUS6M5×0.8322.219.217.1121.88.5
PC6-M6SUSM6×1423.238.8
PC6-01SUSR1/8822.718.74.68.7
PC6-02SUSR1/41124.71417
PC6-03SUSR3/81223.717.41726
PC8-01SUS8R1/8827.923.918.214615
PC8-02SUSR1/41126.620.67
PC8-03SUSR3/81223.917.61722
PC10-01SUS10R1/8830.526.520.917622
PC10-02SUSR1/41130248.520
PC10-03SUSR3/81229.523.225
PC10-04SUSR1/21530.522.32147
PC12-02SUS12R1/41136.130.123.5218.541
PC12-03SUSR3/81232.125.81134
PC12-04SUSR1/21534.125.947
PC16-03SUS16R3/81239.533.225241156
PC16-04SUSR1/21541.533.31363

単位：mm

  • ※ テーパネジタイプのL寸法は、ねじ締付け後の参考寸法。

使用例

接続部着脱方法

1.チューブの着脱方法

耐腐蝕用 SUS304継手 ストレート チューブの着脱方法１

（1）.チューブの装着

SUS304継手（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。
耐腐蝕用 SUS304継手 ストレート チューブの着脱方法2
（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

耐腐蝕用 SUS304継手 ストレート ネジの締付方法

（1）.ネジの締付け

ネジの締付けは、外径六角部をスパナで締めます。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
