日本ピスコ

耐腐蝕用 SUS304継手 エルボ

耐腐蝕用 SUS304継手 エルボ
通常単価(税別)
5,564円～12,078円
税込単価
6,120円～13,286円
通常出荷日：在庫品1日目～8日目一部当日出荷可能

耐腐蝕用のSUS304継手（エルボ）。【特長】・金属本体はSUS304を採用。・シール材質はFKMを採...

詳細を確認
  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

よく一緒に見られています

一般配管用 チューブフィッティング エルボ

日本ピスコ

一般配管用 チューブフィッティング エルボ
通常価格(税別)： 404円 (税込価格：444円)

通常出荷日：在庫品1日目

よく一緒に見られています

耐腐蝕用 耐腐蝕性SUS303相当継手 エルボ

日本ピスコ

耐腐蝕用 耐腐蝕性SUS303相当継手 エルボ
通常価格(税別)： 2,154円 (税込価格：2,369円)

通常出荷日：在庫品1日目

未確定：候補が21型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

外形図

製品仕様

製品仕様

使用流体空気、水（条件有※）、その他（条件有※）
最高使用圧力1.0MPa
使用真空圧力-100kPa
使用温度範囲0～60℃（凍結なきこと）
  • ※ 使用流体が水、液体の時は、下記の条件を必ず守ってください。
  1. ※1水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
  2. ※2水、液体使用の際は、インサートリングを必ず使用してください。
  3. ※3薬品、混合ガスなどにつきましては、使用条件により仕様の適合が異なる場合がありますので確認のうえご使用ください。

適用サイズ

チューブサイズミリサイズ
記号468101216
サイズ（mm）φ4（直径4mm）φ6（直径6mm）φ8（直径8mm）φ10（直径10mm）φ12（直径12mm）φ16（直径16mm）
ネジサイズメートルネジ（mm）管用テーパネジ
記号M5M601020304
サイズM5×0.8M6×1R1/8R1/4R3/8R1/2

構造

構造図
  • ※ SUS304継手と耐腐蝕性SUS303相当継手、スタンダードタイプ継手の識別方法は下表のとおりとなります。
継手の識別方法

継手の識別方法

識別部品SUS304継手耐腐蝕性SUS303相当継手スタンダードタイプ
ガイドリングV溝有り無し有り
ネジ本体六角部平溝有り無し無し
開放リング色ダークブルーダークブルーブラック

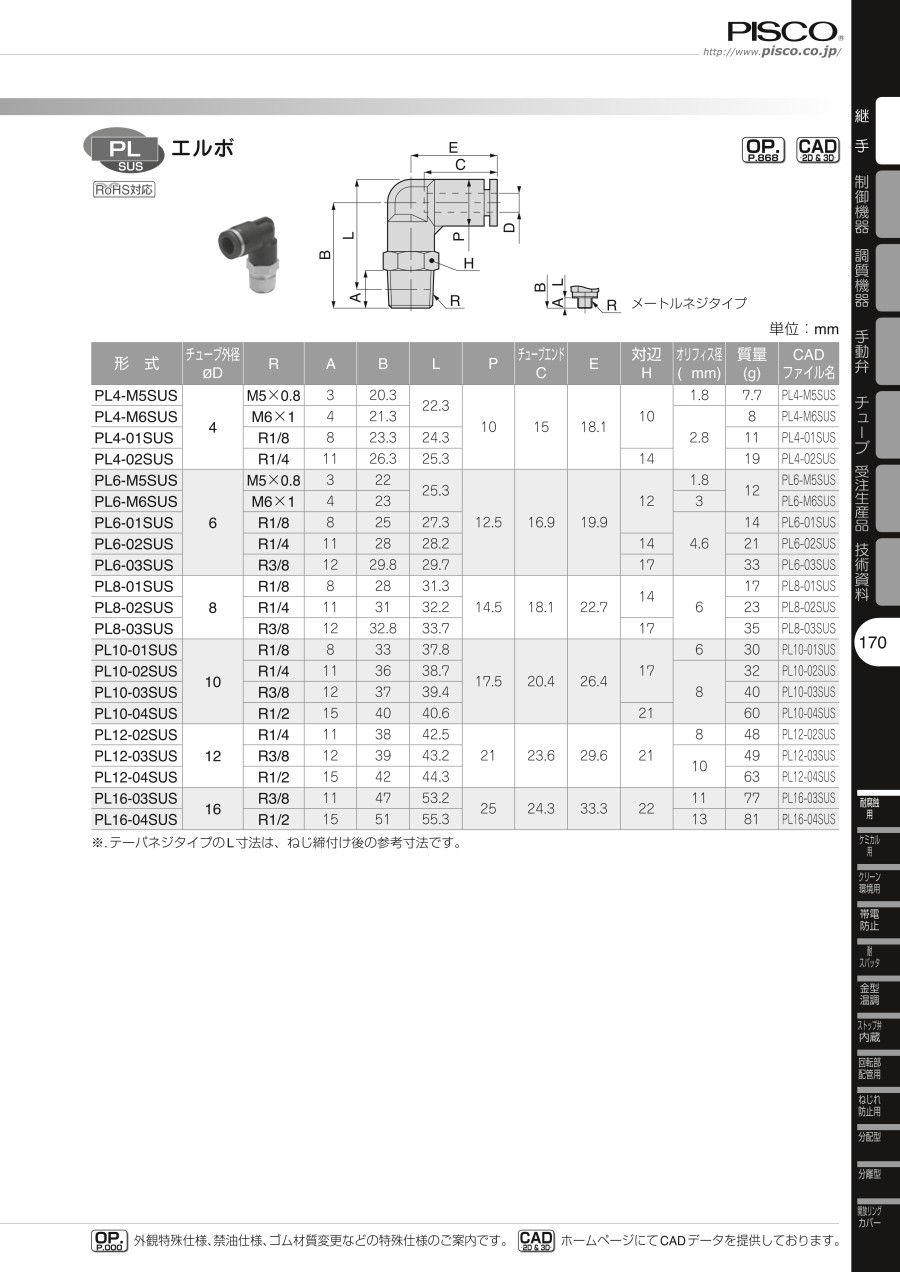

規格表

形式チューブ外径
φD		RABLφPチューブエンド
C		E対辺
H		オリフィス径
（φmm）		質量
（g）
PL4-M5SUS4M5×0.8320.322.3101518.1101.87.7
PL4-M6SUSM6×1421.32.88
PL4-01SUSR1/8823.324.311
PL4-02SUSR1/41126.325.31419
PL6-M5SUS6M5×0.832225.312.516.919.9121.812
PL6-M6SUSM6×14233
PL6-01SUSR1/882527.34.614
PL6-02SUSR1/4112828.21421
PL6-03SUSR3/81229.829.71733
PL8-01SUS8R1/882831.314.518.122.714617
PL8-02SUSR1/4113132.223
PL8-03SUSR3/81232.833.71735
PL10-01SUS10R1/883337.817.520.426.417630
PL10-02SUSR1/4113638.7832
PL10-03SUSR3/8123739.440
PL10-04SUSR1/2154040.62160
PL12-02SUS12R1/4113842.52123.629.621848
PL12-03SUSR3/8123943.21049
PL12-04SUSR1/2154244.363
PL16-03SUS16R3/8114753.22524.333.3221177
PL16-04SUSR1/2155155.31381
  • ※ テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。

使用例

接続部着脱方法

1.チューブの着脱方法

耐腐蝕用 SUS304継手 エルボ チューブの着脱方法１

（1）.チューブの装着

SUS304継手（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。
耐腐蝕用 SUS304継手 エルボ チューブの着脱方法2
（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

耐腐蝕用 SUS304継手 エルボ ネジの締付方法

（1）.ネジの締付け

ネジの締付けは、外径六角部をスパナで締めます。（詳細は、本文を参照ください。）締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

選定サポート情報

型式表示例

型式表示例
  • （1）形状 L：エルボ

型番リスト

表示件数
  • 1
    • 型番
    PL4-01SUS
    PL4-02SUS
    PL4-M5SUS
    PL4-M6SUS
    PL6-01SUS
    PL6-02SUS
    PL6-03SUS
    PL6-M5SUS
    PL6-M6SUS
    PL8-01SUS
    PL8-02SUS
    PL8-03SUS
    PL10-01SUS
    PL10-02SUS
    PL10-03SUS
    PL10-04SUS
    PL12-02SUS
    PL12-03SUS
    PL12-04SUS
    PL16-03SUS
    PL16-04SUS

    適用チューブ外径1

    (φ)

    接続ねじの種類1

    ねじの呼び 1

    		最小発注数量
    4
    R
    1/8
    1個
    4
    R
    1/4
    1個
    4
    M
    M5×0.8
    1個
    4
    M
    M6×1
    1個
    6
    R
    1/8
    1個
    6
    R
    1/4
    1個
    6
    R
    3/8
    1個
    6
    M
    M5×0.8
    1個
    6
    M
    M6×1
    1個
    8
    R
    1/8
    1個
    8
    R
    1/4
    1個
    8
    R
    3/8
    1個
    10
    R
    1/8
    1個
    10
    R
    1/4
    1個
    10
    R
    3/8
    1個
    10
    R
    1/2
    1個
    12
    R
    1/4
    1個
    12
    R
    3/8
    1個
    12
    R
    1/2
    1個
    16
    R
    3/8
    1個
    16
    R
    1/2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,574円
    ( 6,131円 )
    8日目
    6,750円
    ( 7,425円 )
    7日目
    6,512円
    ( 7,163円 )
    在庫品1日目当日出荷可能
    5,642円
    ( 6,206円 )
    7日目
    6,998円
    ( 7,698円 )
    在庫品1日目当日出荷可能
    7,236円
    ( 7,960円 )
    在庫品1日目当日出荷可能
    5,564円
    ( 6,120円 )
    6日目
    5,994円
    ( 6,593円 )
    在庫品1日目当日出荷可能
    5,994円
    ( 6,593円 )
    在庫品1日目当日出荷可能
    6,374円
    ( 7,011円 )
    在庫品1日目当日出荷可能
    6,906円
    ( 7,597円 )
    8日目
    7,374円
    ( 8,111円 )
    在庫品1日目当日出荷可能
    8,224円
    ( 9,046円 )
    在庫品1日目当日出荷可能
    8,224円
    ( 9,046円 )
    6日目
    8,224円
    ( 9,046円 )
    8日目
    8,496円
    ( 9,346円 )
    8日目
    10,372円
    ( 11,409円 )
    8日目
    9,594円
    ( 10,553円 )
    在庫品1日目当日出荷可能
    9,594円
    ( 10,553円 )
    在庫品1日目当日出荷可能
    9,994円
    ( 10,993円 )
    7日目
    12,078円
    ( 13,286円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    耐腐蝕用のSUS304継手（エルボ）。
    【特長】
    ・金属本体はSUS304を採用。
    ・シール材質はFKMを採用。
    【用途】
    ・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。

    ご注意

    • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    耐腐蝕用 SUS304継手 エルボのレビュー
    4平均満足度：4.01件のレビュー
    充填ホースの接続継手に使用
    4
    満足度：4.02021/05/26
    充填機の充填用ホースの接続継手に、この耐腐蝕用 SUS304継手 エルボを使用しました。充填液は、油性の液体です。今回は...もっと読む
