日本ピスコ

耐スパッタ用チューブフィッティングブラスユニバーサルエルボ

Name: 耐スパッタ用 チューブフィッティングブラス ユニバーサルエルボ
Brand: 日本ピスコ
SKU: 221000067503
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 1,286円～3,096円

税込単価: 1,415円～3,406円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

耐スパッタ用のチューブフィッティングブラス（ユニバーサルエルボ）。【特長】・本体に加え開放リングも黄銅...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

日本ピスコ

耐スパッタ用チューブフィッティングブラスエルボ（カバー無し）

通常価格(税別)： 776円 (税込価格：854円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

一般配管用チューブフィッティング延長継手ブッシュ

通常価格(税別)： 214円 (税込価格：235円)

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

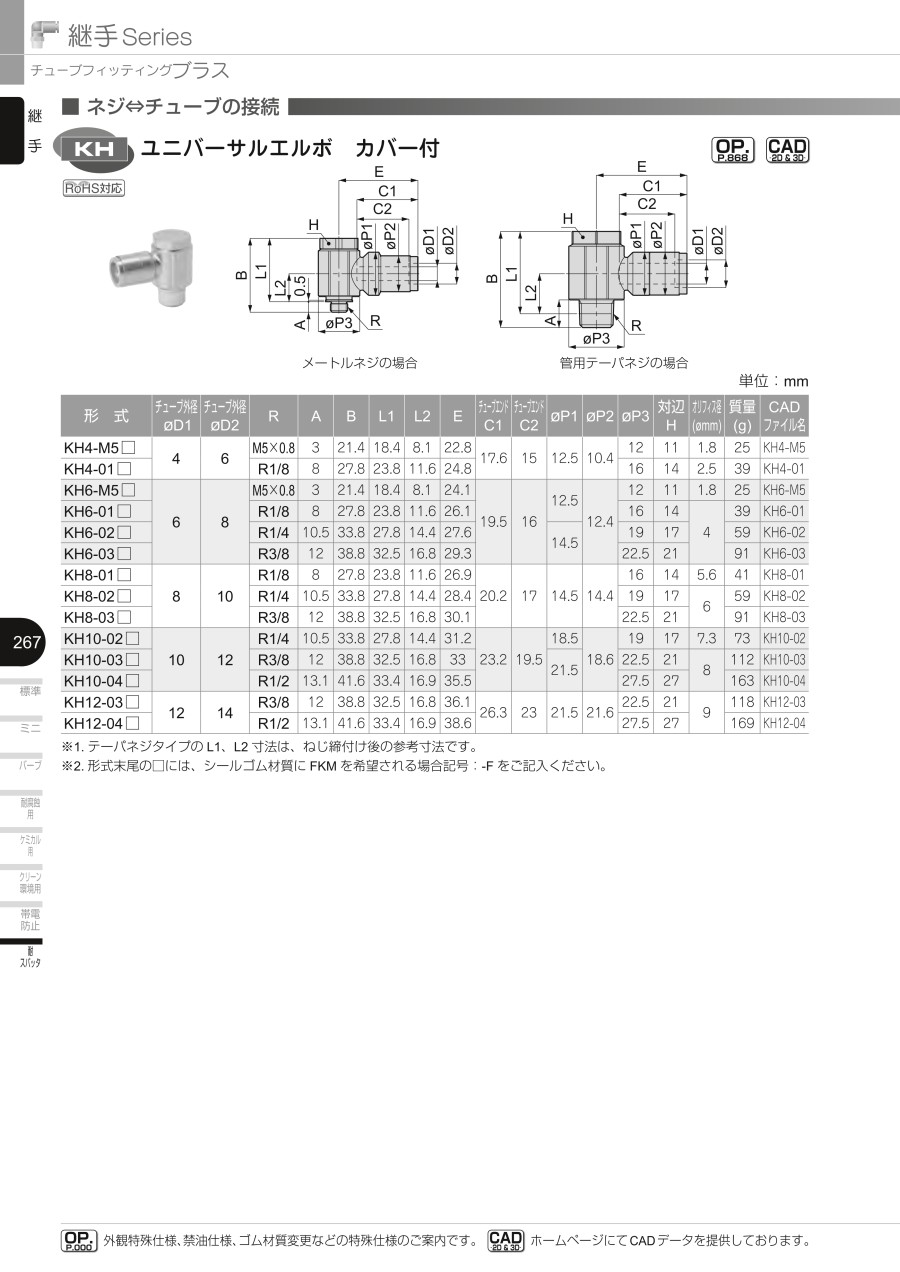

外形図

単位：mm

製品仕様

仕様

使用流体	空気、水（条件有）、熱媒体油（条件有）
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	HNBR仕様：0～+100℃、FKM仕様：0～+120℃（凍結なきこと）

適用サイズ

チューブサイズ	ミリサイズ
記号	4	6	8	10	12
サイズ（mm）	φ4（直径4mm）	φ6（直径6mm）	φ8（直径8mm）	φ10（直径10mm）	φ12（直径12mm）

ネジサイズ	メートルネジ（mm）	管用テーパネジ
記号	M5	01	02	03	04
サイズ	M5×0.8	R1/8	R1/4	R3/8	R1/2

構造図（エルボタイプ：KL HNBR仕様カバー付の場合）

※ シールゴム材質で記号-F（FKM仕様）を選択した場合：FKMとなります。

規格表

型番	チューブ外径 φD1	チューブ外径 φD2	R	A	B	L1	L2	E	チューブエンド C1	チューブエンド C2	φP1	φP2	φP3	対辺 H	オリフィス径（φmm）	質量（g）
KH4-M5□	4	6	M5×0.8	3	21.4	18.4	8.1	22.8	17.6	15	12.5	10.4	12	11	1.8	25
KH4-01□	4	6	R1/8	8	27.8	23.8	11.6	24.8	17.6	15	12.5	10.4	16	14	2.5	39
KH6-M5□	6	8	M5×0.8	3	21.4	18.4	8.1	24.1	19.5	16	12.5	12.4	12	11	1.8	25
KH6-01□			R1/8	8	27.8	23.8	11.6	26.1			12.5		16	14	4	39
KH6-02□			R1/4	10.5	33.8	27.8	14.4	27.6			14.5		19	17		59
KH6-03□			R3/8	12	38.8	32.5	16.8	29.3			14.5		22.5	21		91
KH8-01□	8	10	R1/8	8	28.2	24.2	11.1	25.1	20.2	17	13.7	15.5	16	14	5.6	38
KH8-02□			R1/4	10.5	33.8	27.8	14.4	28.4			14.5	14.4	19	17	6	59
KH8-03□			R3/8	12	38.8	32.5	16.8	30.1			14.5	14.4	22.5	21	6	91
KH10-02□	10	12	R1/4	10.5	33.8	27.8	14.4	31.2	23.2	19.5	18.5	18.6	19	17	7.3	73
KH10-03□			R3/8	12	38.8	32.5	16.8	33			21.5		22.5	21	8	112
KH10-04□			R1/2	13.1	41.6	33.4	16.9	35.5			21.5		27.5	27	8	163
KH12-03□	12	14	R3/8	12	38.8	32.5	16.8	36.1	26.3	23	21.5	21.6	22.5	21	9	118
KH12-04□	12	14	R1/2	13.1	41.6	33.4	16.9	38.6	26.3	23	21.5	21.6	27.5	27	9	169

※1テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※2型番末尾の□には、シールゴム材質にFKMを希望される場合記号：-Fをご記入下さい。

商品特長詳細

タイプ別シリーズ特長

【開放リングにカバー付】

スパッタによる開放リングの作動不良がないため、スパッタの発生する環境に最適。

【特殊仕様対応が可能】

シールゴム材質：HNBRをFKM仕様に変更可能。

選定サポート情報

型番説明

型番リスト

表示件数

型番

周囲温度

(℃)

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

RoHS?

最小発注数量

0～100	4	R	1/8	-	10個
0～120	4	R	1/8	-	10個
0～100	4	M	M5×0.8	-	10個
0～120	4	M	M5×0.8	-	10個
0～100	6	R	1/8	-	10個
0～120	6	R	1/8	-	10個
0～100	6	R	1/4	-	10個
0～120	6	R	1/4	-	10個
0～100	6	R	3/8	-	10個
0～120	6	R	3/8	-	10個
0～100	6	M	M5×0.8	-	10個
0～120	6	M	M5×0.8	-	10個
0～100	8	R	1/8	-	10個
0～120	8	R	1/8	-	10個
0～100	8	R	1/4	-	2個
0～120	8	R	1/4	-	10個
0～100	8	R	3/8	-	10個
0～120	8	R	3/8	-	10個
0～100	10	R	1/4	-	2個
0～120	10	R	1/4	-	10個
0～100	10	R	3/8	-	2個
0～120	10	R	3/8	-	10個
0～100	10	R	1/2	-	10個
0～120	10	R	1/2	-	10個
0～100	12	R	3/8	-	1個
0～120	12	R	3/8	-	10個
0～100	12	R	1/2	-	10個
0～120	12	R	1/2	-	10個

通常単価(税別) (税込単価)	通常出荷日

1,286円 ( 1,415円 )	8日目
1,350円 ( 1,485円 )	8日目
1,458円 ( 1,604円 )	8日目
1,614円 ( 1,775円 )	8日目
1,610円 ( 1,771円 )	6日目
1,496円 ( 1,646円 )	8日目
1,608円 ( 1,769円 )	8日目
1,614円 ( 1,775円 )	8日目
1,814円 ( 1,995円 )	8日目
1,970円 ( 2,167円 )	8日目
1,974円 ( 2,171円 )	8日目
2,032円 ( 2,235円 )	8日目
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能
1,874円 ( 2,061円 )	8日目
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
1,980円 ( 2,178円 )	8日目
1,980円 ( 2,178円 )	8日目
2,000円 ( 2,200円 )	8日目
2,066円 ( 2,273円 )	在庫品1日目当日出荷可能
2,132円 ( 2,345円 )	8日目
1,934円 ( 2,127円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	8日目
2,280円 ( 2,508円 )	8日目
2,544円 ( 2,798円 )	8日目
3,096円 ( 3,406円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	8日目
2,604円 ( 2,864円 )	8日目
2,978円 ( 3,276円 )	8日目

詳細情報

基本情報

基本情報

耐スパッタ用のチューブフィッティングブラス（ユニバーサルエルボ）。
【特長】
・本体に加え開放リングも黄銅を使用。
【用途】
・火花の発生する環境や高温環境での配管に最適。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
耐スパッタ用チューブフィッティングブラスストレート（カバー無し）
耐スパッタ性に優れ、高温環境に適した黄銅製ワンタッチ継手のストレートタイプです。金型冷却水の配管等、耐スパッタ以外でのご使用にはカバー無しタイプがおすすめです。
日本ピスコ
耐スパッタ用チューブフィッティングブラスエルボ
耐スパッタ性に優れ、高温環境に適した黄銅製ワンタッチ継手のエルボタイプです。カバー付きのため継手内部へのスパッタ、塵等の侵入を防止します。
日本ピスコ
耐スパッタ用被覆チューブ
耐スパッタ性に優れた難燃性樹脂を被覆したチューブです。溶接機などの火花の発生する環境に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
