耐スパッタ用 チューブフィッティングブラス ティー カバー無し
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

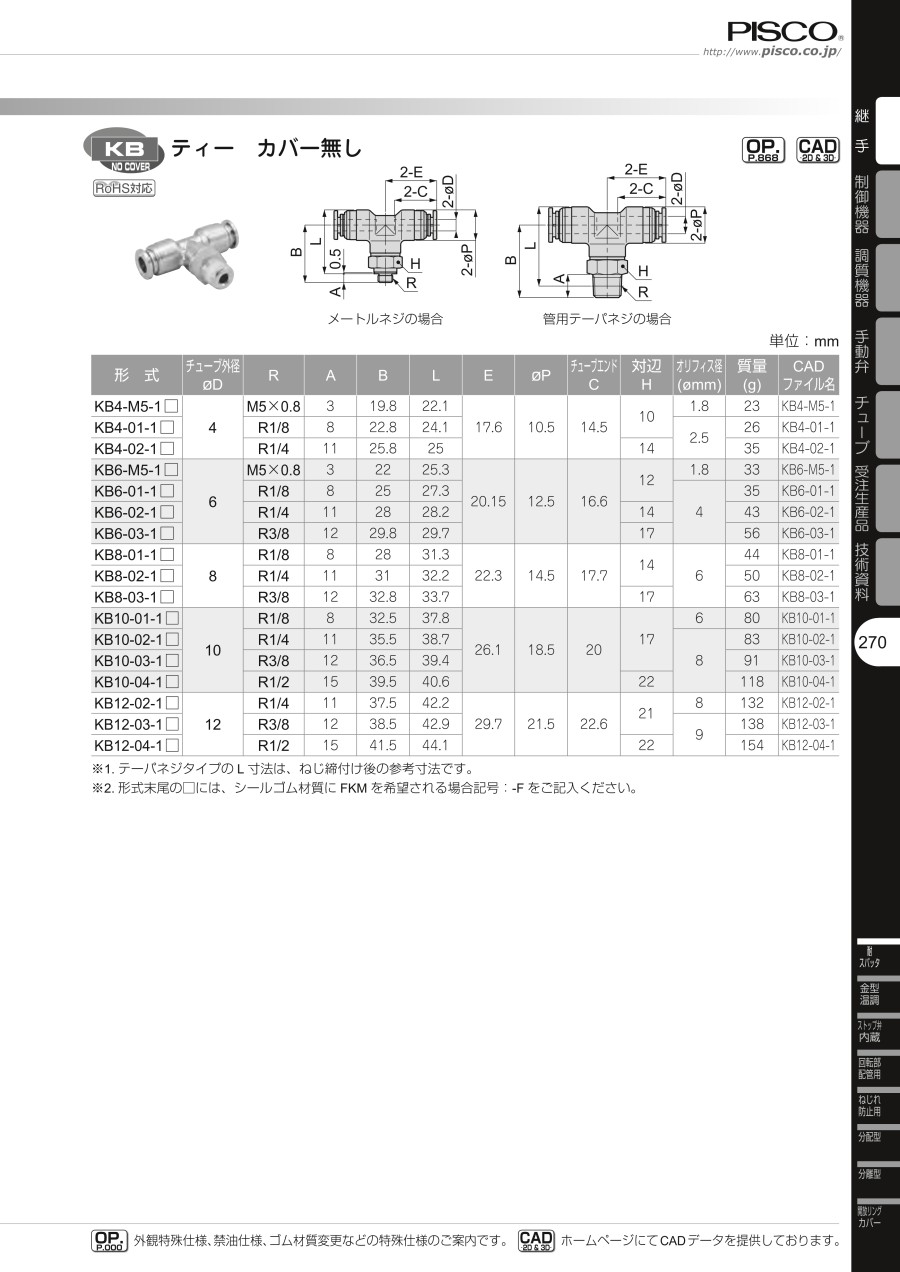

外形図
メートルネジの場合
管用テーパネジの場合
製品仕様
| 使用流体 | 空気、水（条件有※） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | HNBR仕様：0～100℃、FKM仕様：0～120℃、NBR仕様：0～60℃ （凍結なきこと） |
※. 使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。インサートリングを使用しないと継手の破損、チューブ抜け、漏れの原因となる可能性があります。
規格表
※1. テーパネジタイプのL 寸法は、ねじ締付け後の参考寸法です。
※2. 形式末尾の□には、シールゴム材質にFKM を希望される場合記号：F をご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
992円 ( 1,091円 ) | 8日目 |
1,118円 ( 1,230円 ) | 8日目 |
1,040円 ( 1,144円 ) | 8日目 |
1,164円 ( 1,280円 ) | 8日目 |
1,086円 ( 1,195円 ) | 8日目 |
1,226円 ( 1,349円 ) | 8日目 |
1,218円 ( 1,340円 ) | 8日目 |
1,272円 ( 1,399円 ) | 8日目 |
1,304円 ( 1,434円 ) | 8日目 |
1,318円 ( 1,450円 ) | 8日目 |
1,242円 ( 1,366円 ) | 8日目 |
1,398円 ( 1,538円 ) | 8日目 |
1,322円 ( 1,454円 ) | 8日目 |
1,380円 ( 1,518円 ) | 8日目 |
1,406円 ( 1,547円 ) | 8日目 |
1,504円 ( 1,654円 ) | 8日目 |
1,424円 ( 1,566円 ) | 8日目 |
1,522円 ( 1,674円 ) | 8日目 |
1,364円 ( 1,500円 ) | 8日目 |
1,614円 ( 1,775円 ) | 8日目 |
1,614円 ( 1,775円 ) | 8日目 |
2,000円 ( 2,200円 ) | 8日目 |
1,660円 ( 1,826円 ) | 8日目 |
2,234円 ( 2,457円 ) | 8日目 |
1,674円 ( 1,841円 ) | 8日目 |
2,064円 ( 2,270円 ) | 8日目 |
1,724円 ( 1,896円 ) | 8日目 |
2,112円 ( 2,323円 ) | 8日目 |
1,940円 ( 2,134円 ) | 8日目 |
2,574円 ( 2,831円 ) | 8日目 |
1,940円 ( 2,134円 ) | 8日目 |
2,574円 ( 2,831円 ) | 8日目 |
2,000円 ( 2,200円 ) | 8日目 |
2,638円 ( 2,902円 ) | 8日目 |
詳細情報
基本情報
一般配管用ワンタッチ継手で種類が豊富です｡
【特長】
・一般空気圧配管用ワンタッチ継手です。
・取付け後、樹脂本体の取り出し角度の変更が可能です。（一部製品）
・豊富なラインナップです。
・集中配管が可能です
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります（VONA在庫品は１個から販売しております）。
