メカニカル部品技術窓口
耐スパッタ用 チューブフィッティングブラス エルボ
- 通常単価(税別)
- 962円～2,462円
- 税込単価
- 1,058円～2,708円
豊富なラインナップのワンタッチ継手。【特長】・一般空気圧配管用ワンタッチ継手。・取り付け後、樹脂本体の...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
メートルネジの場合
管用テーパネジの場合
製品仕様
使用流体：空気、水（条件有※）、熱媒体油（条件有※）
最高使用圧力：1.0MPa
使用真空圧力：-100kPa
使用温度範囲：HNBR仕様：0～100℃、FKM仕様：0～120℃(凍結なきこと）
- ※ 使用流体が水、熱媒体油の時は、下記の条件を必ず守ってください。
- 1.水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
- 2.水、熱媒体油使用の際は、インサートリングを必ず使用してください。
外観
適用サイズ
チューブサイズミリサイズ：φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）
メートルネジ：M5×0.8
管用テーパネジ：R1/8、R1/4、R3/8、R1/2

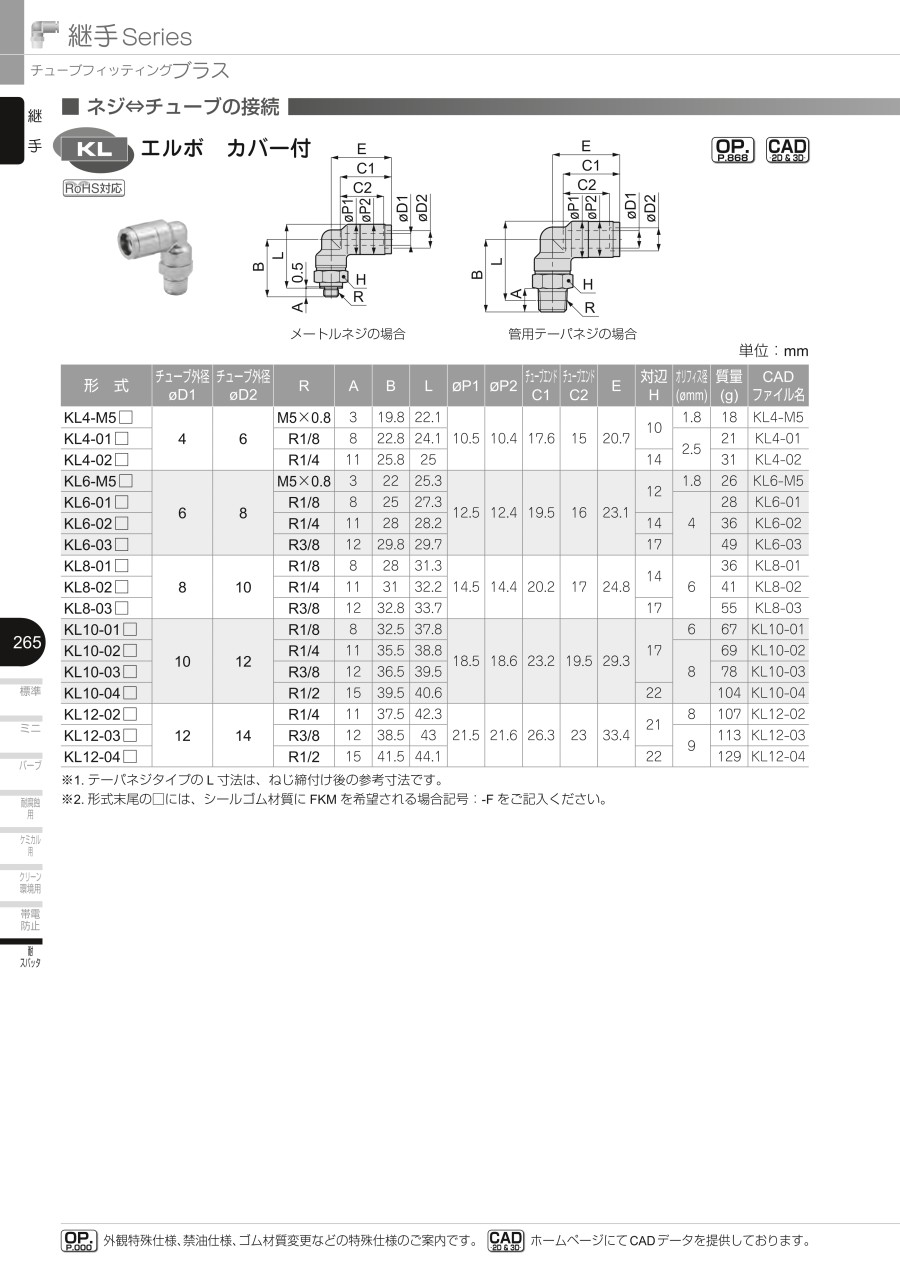

規格表
| 形式 | チューブ 外径 φD1 | チューブ 外径 φD2 | R | A | B | L | φP1 | φP2 | チューブ エンド C1 | チューブ エンド C2 | E | 対辺 H | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KL4-M5 □ | 4 | 6 | M5×0.8 | 3 | 19.8 | 22 | 10.5 | 10.4 | 17.6 | 15 | 20.7 | 10 | 1.8 | 18 |
| KL4-01 □ | R1/8 | 8 | 22.8 | 24.1 | 2.5 | 21 | ||||||||
| KL4-02 □ | R1/4 | 11 | 25.8 | 25 | 14 | 31 | ||||||||
| KL6-M5 □ | 6 | 8 | M5×0.8 | 3 | 22 | 25.3 | 12.5 | 12.4 | 19.4 | 16 | 23 | 12 | 1.8 | 26 |
| KL6-01 □ | R1/8 | 8 | 25 | 27.3 | 4 | 28 | ||||||||
| KL6-02 □ | R1/4 | 11 | 28 | 28.2 | 14 | 36 | ||||||||
| KL6-03 □ | R3/8 | 12 | 29.8 | 29.7 | 17 | 49 | ||||||||
| KL8-01 □ | 8 | 10 | R1/8 | 8 | 28 | 31.3 | 14.5 | 14.4 | 20.2 | 17 | 24.8 | 14 | 6 | 36 |
| KL8-02 □ | R1/4 | 11 | 31 | 32.2 | 41 | |||||||||
| KL8-03 □ | R3/8 | 12 | 32.8 | 33.7 | 17 | 55 | ||||||||
| KL10-01 □ | 10 | 12 | R1/8 | 8 | 32.5 | 37.8 | 18.5 | 18.6 | 23.2 | 19.5 | 29.3 | 17 | 6 | 67 |
| KL10-02 □ | R1/4 | 11 | 35.5 | 38.8 | 8 | 69 | ||||||||
| KL10-03 □ | R3/8 | 12 | 39.5 | 39.5 | 78 | |||||||||
| KL10-04 □ | R1/2 | 15 | 39.5 | 40.6 | 22 | 104 | ||||||||
| KL12-02 □ | 12 | 14 | R1/4 | 11 | 37.5 | 42.3 | 21.5 | 21.6 | 26.3 | 23 | 33.4 | 21 | 8 | 107 |
| KL12-03 □ | R3/8 | 12 | 38.5 | 43 | 9 | 113 | ||||||||
| KL12-04 □ | R1/2 | 15 | 41.5 | 44.1 | 22 | 129 |
※1. テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 形式末尾の□には、シールゴム材質にFKMを希望される場合記号：-Fをご記入ください。
使用例
接続部着脱方法
1. チューブの着脱方法
（1）チューブの装着
チューブフィッティングブラス（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。
2.ネジの締付方法
（1）ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
3.スパッタカバーの装着方法
チューブフィッティングブラスの開放リング部にスパッタカバーを装着し、チューブを装着します。
商品特長詳細
- シールゴム材質の選択が可能（HNBR, FKM）
- 火花の出る環境に最適
- 開放リングも黄銅製のため、難燃性、耐スパッタ性に優れています
- カバー付タイプは継手内部へのスパッタ、塵などの侵入を防止
- オプションのスパッタカバーで細かな火花の侵入もシャットアウト
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
962円 ( 1,058円 ) | 8日目 |
1,230円 ( 1,353円 ) | 8日目 |
1,024円 ( 1,126円 ) | 8日目 |
1,102円 ( 1,212円 ) | 8日目 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,216円 ( 1,338円 ) | 13日目 |
1,378円 ( 1,516円 ) | 在庫品1日目当日出荷可能 |
1,728円 ( 1,901円 ) | 在庫品1日目当日出荷可能 |
1,826円 ( 2,009円 ) | 8日目 |
1,790円 ( 1,969円 ) | 在庫品1日目当日出荷可能 |
2,462円 ( 2,708円 ) | 8日目 |
詳細情報
基本情報
豊富なラインナップのワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取り付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。
・シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウト。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
固定耐久とは、0.7MPaの圧力を2サイクル / secの頻度で印加・開放し、各部の破損が無く、気密性が満足する耐久回数です。揺動耐久は固定耐久の作動頻度に、全振幅を2サイクル / secで与えた時の耐久回数です。
耐久年数（時間）を聞かれる場合がありますが、使用条件によって大幅に変わるため何年（または何時間）といった回答はできませんのでご了承ください。
接続時にはチューブの外径に金属製のロック爪が適度に喰い込んで固定しています。
金属パイプ（鋼管）の場合、このロック爪がパイプの外径に喰い込まない為、引抜き強度が
極端に低下してしまいます。
基本的に金属パイプ（鋼管）には使用できませんが、一部ユーザーでは金属パイプ外周の
ロック爪が当る部分に溝を入れて、ロック爪がその溝にはまり込み、引抜き強度が低下
しないようにして使用しているケースもあります。
