チューブフィッティングスパッタ ティー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

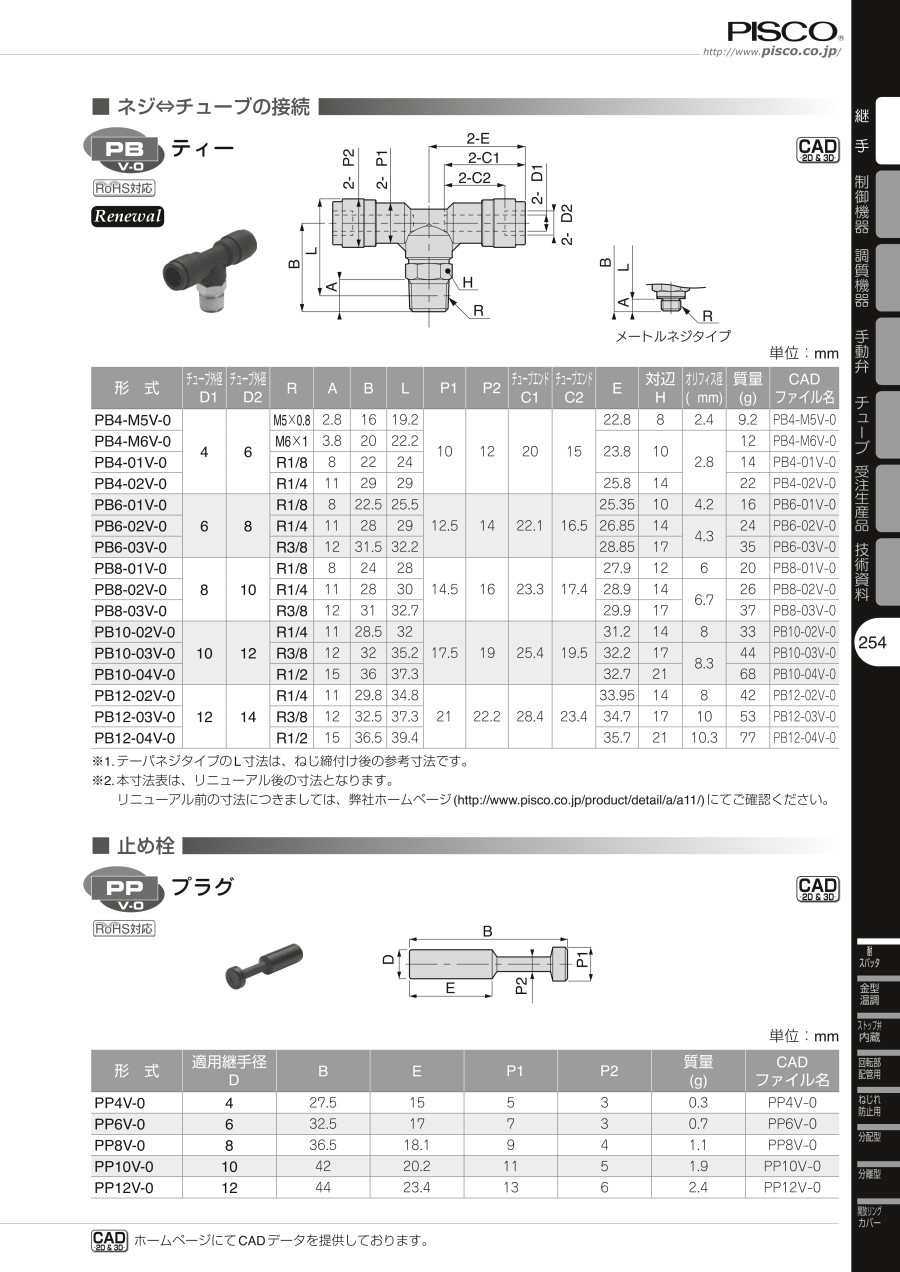

外形図
製品仕様
仕様
| 使用流体 | 空気、水（条件有※） |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃（凍結なきこと） |
- ※使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。
型番表示例
- （1）形状B：ティー
（2）チューブサイズ
| チューブサイズ | ミリサイズ | ||||
|---|---|---|---|---|---|
| 記号 | 4 | 6 | 8 | 10 | 12 |
| サイズ（mm） | φ4 | φ6 | φ8 | φ10 | φ12 |
（3）ネジサイズ
| ネジサイズ | メートルネジ（mm） | 管用テーパネジ | ||||
|---|---|---|---|---|---|---|
| 記号 | M5 | M6 | 01 | 02 | 03 | 04 |
| サイズ | M5×0.8 | M6×1 | R1/8 | R1/4 | R3/8 | R1/2 |
規格表
単位：mm
※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
使用例
接続部着脱方法
1. チューブの着脱方法
- （1）チューブの装着
チューブフィッティングスパッタ（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、カタログの注意事項「6.チューブ装着上の注意」を参考に装着してください
- （2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。
2. ネジの締付方法
- （1）ネジの締付け
ネジの締付けには、外径六角部をスパナで締付けます。
締付ける際は、カタログの注意事項「8.本体取付上の注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
676円 ( 744円 ) | 7日目 |
704円 ( 774円 ) | 7日目 |
748円 ( 823円 ) | 7日目 |
762円 ( 838円 ) | 7日目 |
808円 ( 889円 ) | 7日目 |
748円 ( 823円 ) | 7日目 |
818円 ( 900円 ) | 7日目 |
806円 ( 887円 ) | 7日目 |
862円 ( 948円 ) | 7日目 |
986円 ( 1,085円 ) | 7日目 |
1,186円 ( 1,305円 ) | 7日目 |
1,100円 ( 1,210円 ) | 7日目 |
1,184円 ( 1,302円 ) | 7日目 |
1,172円 ( 1,289円 ) | 7日目 |
1,184円 ( 1,302円 ) | 7日目 |
1,314円 ( 1,445円 ) | 7日目 |
詳細情報
基本情報
シール部に独自形状の弾性体スリーブを使用し、エア漏れをシャットアウトするワンタッチ継手。
【特長】
・一般空気圧配管用ワンタッチ継手。
・取付け後、樹脂本体の取り出し角度の変更が可能。（一部製品）
・豊富なラインナップ。
・集中配管が可能。
・開放リングのアクションがよく、着脱作業が頻繁でも指先が痛くならない。指で押した感覚がハッキリわかる。
・ロック爪がチューブ外周を均等に把持。
・無電解ニッケル付きで、耐腐食性が高く、樹脂本体はブラックで汚れが目立たない。
・取付け後、樹脂本体の取出角度の変更が可能。
・難燃性樹脂を使用。耐スパッタ性（火花）に優れています。
・開放リングカバー付。スパッタによる開放リングの動作不良を防止。
【用途】
・標準仕様で水使用可能、金型温調配管にも最適。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります（VONA在庫品は１個から販売しております）。
