一般配管用 チューブフィッティングミニタイプ メスストレート
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

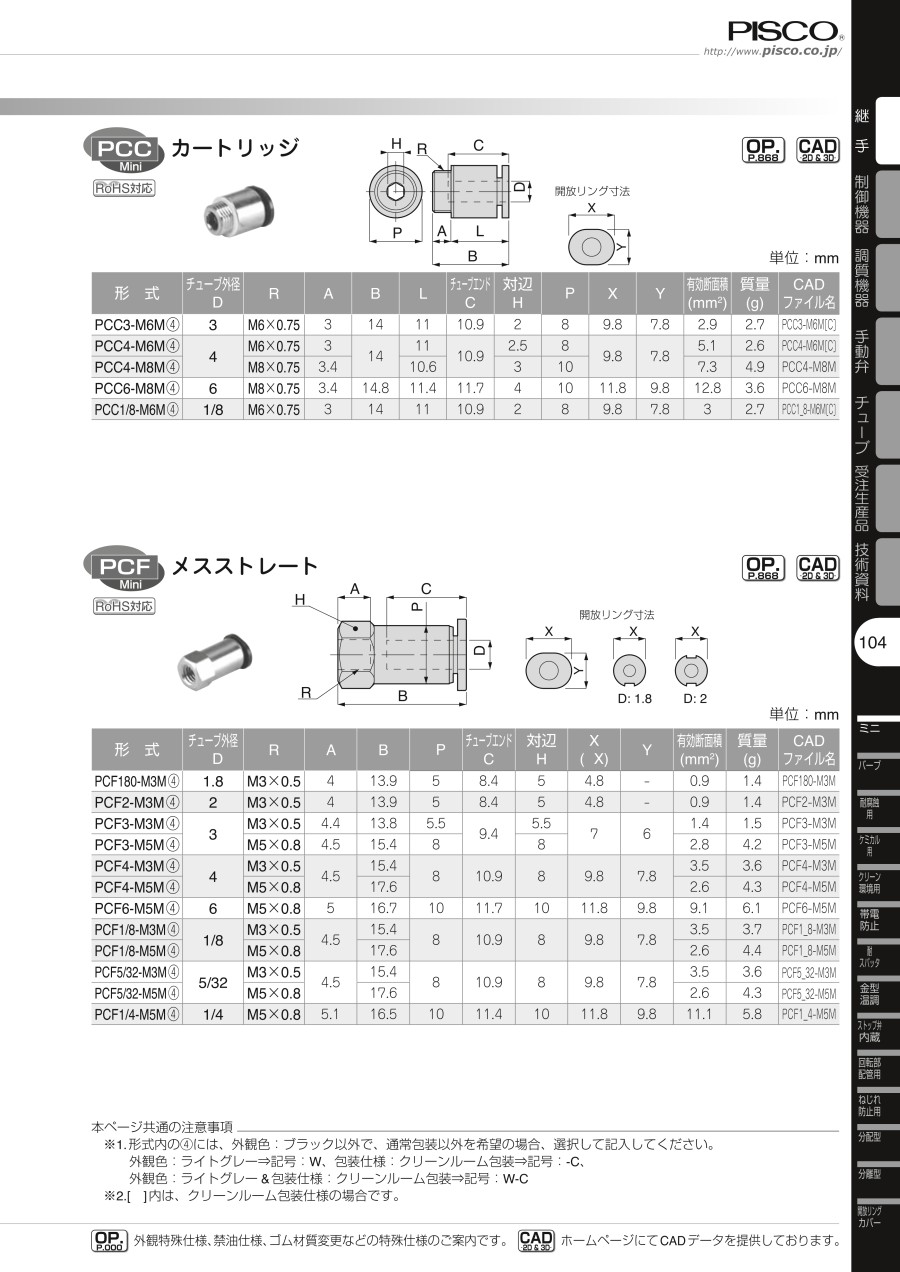

外形図
製品仕様
- 使用流体：空気
- 最高使用圧力：1.0MPa
- 使用真空圧力：-100kPa
- 使用温度範囲：0℃～+60℃（凍結なきこと）
規格表
| 型番 | チューブ外径 φD | R | A | B | φP | チューブエンド C | 対辺 H | X | Y | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PCF3-M3M PCF3-M3M-C | 3 | M3×0.5 | （4.35） | 13.75 | 5.5 | 9.4 | 5.5 | 7 | 6 | 1.4 | 1.5 |
| PCF3-M5M PCF3-M5M-C PCF3-M5MW | M5×0.8 | 4.5 | 15.4 | 8 | 8 | 2.8 | 4.2 | ||||
| PCF4-M3M PCF4-M3M-C PCF4-M3MW | 4 | M3×0.5 | （4.5） | 15.4 | 8 | 10.9 | 8 | 9.8 | 7.8 | 3.5 | 3.6 |
| PCF4-M5M PCF4-M5M-C PCF4-M5MW | M5×0.8 | 4.5 | 17.6 | 2.6 | 4.3 | ||||||
| PCF1/8-M3M | 1/8 | M3×0.5 | （4.5） | 15.4 | 8 | 10.9 | 8 | 9.8 | 7.8 | 3.5 | 3.7 |
| PCF1/8-M5M | M5×0.8 | 4.5 | 17.6 | 2.6 | 4.4 | ||||||
| PCF5/32-M3M | 5/32 | M3×0.5 | 4.5 | 15.4 | 8 | 10.9 | 8 | 9.8 | 7.8 | 3.5 | 3.6 |
| PCF5/32-M5M | M5×0.8 | 17.6 | 2.6 | 4.3 |
※W：ライトグレー仕様
※-C：クリーンルーム包装仕様
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
376円 ( 414円 ) | 7日目 |
464円 ( 510円 ) | 9日目 |
426円 ( 469円 ) | 7日目 |
510円 ( 561円 ) | 7日目 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 7日目 |
364円 ( 400円 ) | 7日目 |
564円 ( 620円 ) | 在庫品1日目当日出荷可能 |
552円 ( 607円 ) | 7日目 |
436円 ( 480円 ) | 7日目 |
564円 ( 620円 ) | 在庫品1日目当日出荷可能 |
552円 ( 607円 ) | 7日目 |
390円 ( 429円 ) | 7日目 |
390円 ( 429円 ) | 7日目 |
390円 ( 429円 ) | 7日目 |
詳細情報
基本情報
【特長】
・一般空気圧配管用超小型ワンタッチ継手です。
・スタンダードタイプに比べ、容積比40%の小型化に成功しました。
・楕円開放リングでチューブの開放も簡単です。
・小型アクチュエータなどの配管に最適です。
・オプションでライトグレー仕様、クリーンルーム包装仕様も用意しました。
・クリーンルーム包装仕様は、グリースにフッ素系グリースを使用しました。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装しました。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
