日本ピスコ

一般配管用チューブフィッティングミニタイプブランチティー

カタログ

通常単価(税別): 546円～1,100円

税込単価: 601円～1,210円

通常出荷日：在庫品1日目～13日目一部当日出荷可能

一般配管用のチューブフィッティングミニタイプブランチティー。【特長】・スタンダードタイプに比べ、容量...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

使用流体	空気
最高使用圧力	1.0MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃（凍結なきこと）

適用サイズ

チューブサイズ	ミリサイズ				インチサイズ
記号	180	3	4	6	1/8	5/32	1/4
サイズ（mm）	φ1.8（直径1.8mm）	φ3（直径3mm）	φ4（直径4mm）	φ6（直径6mm）	φ3.2（直径3.2mm）	φ3.97（直径3.97mm）	φ6.35（直径6.35mm）

ネジサイズ	メートルネジ（mm）			管用テーパネジ			カートリッジサイズ（mm）
記号	M3	M5	M6	01	02	03	M6	M8
サイズ	M3×0.5	M5×0.8	M6×1	R1/8	R1/4	R3/8	M6×0.75	M8×0.75

オプション内容

記号	仕様（外観色／クリーンルーム包装）	外観色組合せ
記号	仕様（外観色／クリーンルーム包装）	開放リング色（※）	樹脂本体色
無記入	標準	ブラック	ブラック
-C	クリーンルーム包装	ライトブルー	ライトグレー

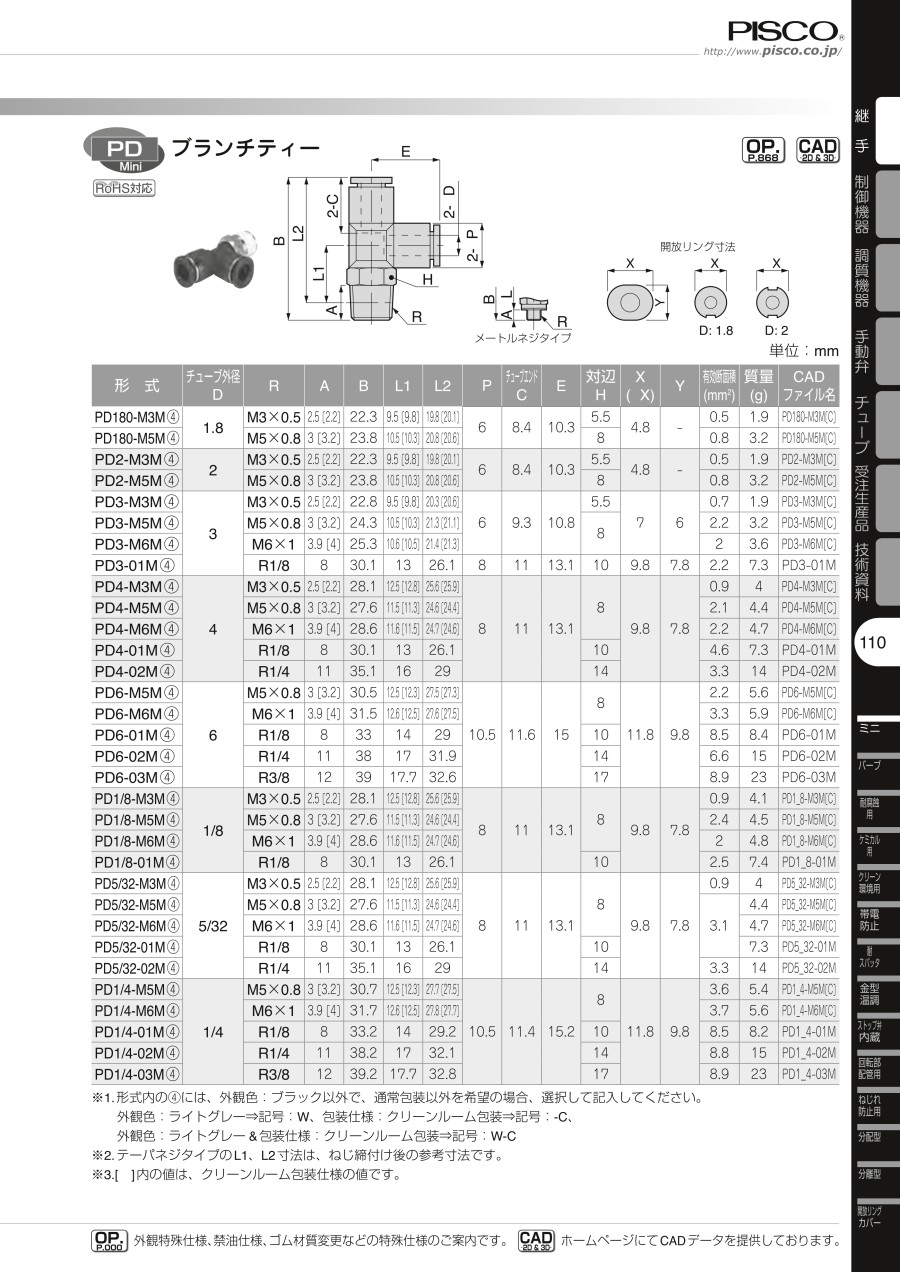

規格表

単位：mm

型番	チューブ外径 φD	R	A	B	L1	L2	φP	チューブエンド C	E	対辺 H	X（φX）	Y	有効断面積（mm²）	質量（g）
PD180-M3M（4）	1.8	M3×0.5	2.5［2.2］	22.3	9.5［9.8］	19.8［20.1］	6	8.4	10.3	5.5	4.8	-	0.6	1.9
PD180-M5M（4）	1.8	M5×0.8	3［3.2］	23.8	10.5［10.3］	20.8［20.6］	6	8.4	10.3	8	4.8	-	0.8	3.2
PD2-M3M（4）	2	M3×0.5	2.5［2.2］	22.3	9.5［9.8］	19.8［20.1］	6	8.4	10.3	5.5	4.8	-	0.5	1.9
PD2-M5M（4）	2	M5×0.8	3［3.2］	23.8	10.5［10.3］	20.8［20.6］	6	8.4	10.3	8	4.8	-	0.8	3.2
PD3-M3M（4）	3	M3×0.5	2.5［2.2］	22.8	9.5［9.8］	20.3［20.6］	6	9.3	10.8	5.5	7	6	0.7	1.9
PD3-M5M（4）		M5×0.8	3［3.2］	24.3	10.5［10.3］	21.3［21.1］				8			2.2	3.2
PD3-M6M（4）		M6×1	3.9［4］	25.3	10.6［10.5］	21.4［21.3］				8			2	3.6
PD3-01M（4）		R1/8	8	30.1	13	26.1	8	11	13.1	10	9.8	7.8	2.2	7.3
PD4-M3M（4）	4	M3×0.5	2.5［2.2］	28.1	12.5［12.8］	25.6［25.9］	8	11	13.1	8	9.8	7.8	0.9	4
PD4-M5M（4）		M5×0.8	3［3.2］	27.6	11.5［11.3］	24.6［24.4］							2.1	4.4
PD4-M6M（4）		M6×1	3.9［4］	28.6	11.6［11.5］	24.7［24.6］							2.2	4.7
PD4-01M（4）		R1/8	8	30.1	13	26.1				10			4.6	7.3
PD4-02M（4）		R1/4	11	35.1	16	29				14			3.3	14
PD6-M5M（4）	6	M5×0.8	3［3.2］	30.5	12.5［12.3］	27.5［27.3］	10.5	11.6	15	8	11.8	9.8	2.2	5.6
PD6-M6M（4）		M6×1	3.9［4］	31.5	12.6［12.5］	27.6［27.5］				8			3.3	5.9
PD6-01M（4）		R1/8	8	33	14	29				10			8.5	8.4
PD6-02M（4）		R1/4	11	38	17	31.9				14			6.6	15
PD6-03M（4）		R3/8	12	39	17.7	32.6				17			8.9	23
PD1/8-M3M（4）	1/8	M3×0.5	2.5［2.2］	28.1	12.5［12.8］	25.6［25.9］	8	11	13.1	8	9.8	7.8	0.9	4.1
PD1/8-M5M（4）		M5×0.8	3［3.2］	27.6	11.5［11.3］	24.6［24.4］							2.4	4.5
PD1/8-M6M（4）		M6×1	3.9［4］	28.6	11.6［11.5］	24.7［24.6］							2	4.8
PD1/8-01M（4）		R1/8	8	30.1	13	26.1				10			2.5	7.4
PD5/32-M3M（4）	5/32	M3×0.5	2.5［2.2］	28.1	12.5［12.8］	25.6［25.9］	8	11	13.1	8	9.8	7.8	0.9	4
PD5/32-M5M（4）		M5×0.8	3［3.2］	27.6	11.5［11.3］	24.6［24.4］							3.1	4.4
PD5/32-M6M（4）		M6×1	3.9［4］	28.6	11.6［11.5］	24.7［24.6］								4.7
PD5/32-01M（4）		R1/8	8	30.1	13	26.1				10				7.3
PD5/32-02M（4）		R1/4	11	35.1	16	29				14			3.3	14
PD1/4-M5M（4）	1/4	M5×0.8	3［3.2］	30.7	12.5［12.3］	27.7［27.5］	10.5	11.4	15.2	8	11.8	9.8	3.6	5.4
PD1/4-M6M（4）		M6×1	3.9［4］	31.7	12.6［12.5］	27.8［27.7］				8			3.7	5.6
PD1/4-01M（4）		R1/8	8	33.2	14	29.2				10			8.5	8.2

※ 型番内（4）：クリーンルーム包装の場合記号-C。
※ テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※ ［］内の値は、クリーンルーム包装仕様の値です。

商品特長詳細

タイプ別シリーズ特長

スタンダード

集中配分、隔壁、サイズ変換、止め栓などスタンダードな形状はもちろん、2サイズダウンなどの画期的な形状も。

チューブ取出し角度が自由

機種により樹脂本体が回転するため、取付け後にチューブ取出し角度が360°変更可能。

選定サポート情報

型番表示例

（1）D：ブランチティー。
（2）がネジサイズの場合があります。その場合は、（3）より選択してください。
（3）がチューブサイズの場合があります。その場合は、（2）より選択してください。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの種類1

ねじの呼び 1

外観色

包装仕様

トラスココード

RoHS2（10物質）?

最小発注数量

6.35	R	1/8	標準仕様	通常包装仕様	-	非対応	10個
6.35	M	M5×0.8	標準仕様	通常包装仕様	-	非対応	10個
6.35	M	M6×1	標準仕様	通常包装仕様	-	非対応	10個
3.2	R	1/8	標準仕様	通常包装仕様	-	非対応	10個
3.2	R	1/8	ライトグレー仕様	通常包装仕様	-	非対応	10個
3.2	M	M3×0.5	標準仕様	通常包装仕様	-	非対応	10個
3.2	M	M3×0.5	ライトグレー仕様	通常包装仕様	-	非対応	10個
3.2	M	M5×0.8	標準仕様	通常包装仕様	-	非対応	10個
3.2	M	M5×0.8	ライトグレー仕様	通常包装仕様	-	非対応	10個
3.2	M	M6×1	標準仕様	通常包装仕様	-	非対応	10個
3.2	M	M6×1	ライトグレー仕様	通常包装仕様	-	非対応	10個
3	R	1/8	標準仕様	通常包装仕様	-	非対応	10個
3	M	M3×0.5	標準仕様	通常包装仕様	-	非対応	10個
3	M	M3×0.5	標準仕様	クリーンルーム包装仕様	-	非対応	10個
3	M	M3×0.5	ライトグレー仕様	通常包装仕様	-	非対応	10個
3	M	M5×0.8	標準仕様	通常包装仕様	-	非対応	10個
3	M	M5×0.8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
3	M	M5×0.8	ライトグレー仕様	通常包装仕様	-	非対応	10個
3	M	M6×1	標準仕様	通常包装仕様	-	非対応	10個
3	M	M6×1	標準仕様	クリーンルーム包装仕様	-	非対応	10個
3	M	M6×1	ライトグレー仕様	通常包装仕様	-	非対応	10個
4	R	1/8	標準仕様	通常包装仕様	809-5357	対応	10個
4	R	1/8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
4	R	1/8	ライトグレー仕様	通常包装仕様	-	非対応	10個
4	R	1/4	標準仕様	通常包装仕様	-	非対応	10個
4	R	1/4	ライトグレー仕様	通常包装仕様	-	非対応	10個
4	M	M3×0.5	標準仕様	通常包装仕様	-	対応	10個
4	M	M3×0.5	標準仕様	クリーンルーム包装仕様	-	非対応	10個
4	M	M3×0.5	ライトグレー仕様	通常包装仕様	-	非対応	10個
4	M	M5×0.8	標準仕様	通常包装仕様	809-5359	対応	10個
4	M	M5×0.8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
4	M	M5×0.8	ライトグレー仕様	通常包装仕様	-	非対応	10個
4	M	M6×1	標準仕様	通常包装仕様	-	対応	4個
4	M	M6×1	標準仕様	クリーンルーム包装仕様	-	非対応	10個
4	M	M6×1	ライトグレー仕様	通常包装仕様	-	非対応	10個
3.97	R	1/8	標準仕様	通常包装仕様	-	非対応	10個
3.97	R	1/4	標準仕様	通常包装仕様	-	非対応	10個
3.97	M	M5×0.8	標準仕様	通常包装仕様	-	非対応	10個
3.97	M	M6×1	標準仕様	通常包装仕様	-	非対応	10個
6	R	1/8	標準仕様	通常包装仕様	809-5361	対応	10個
6	R	1/8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
6	R	1/8	ライトグレー仕様	通常包装仕様	-	非対応	10個
6	R	1/4	標準仕様	通常包装仕様	-	非対応	10個
6	R	3/8	標準仕様	通常包装仕様	-	非対応	10個
6	M	M5×0.8	標準仕様	通常包装仕様	809-5362	対応	10個
6	M	M5×0.8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
6	M	M5×0.8	ライトグレー仕様	通常包装仕様	-	非対応	10個
6	M	M6×1	標準仕様	通常包装仕様	-	非対応	10個
6	M	M6×1	標準仕様	クリーンルーム包装仕様	-	非対応	10個
6	M	M6×1	ライトグレー仕様	通常包装仕様	-	非対応	10個
1.8	M	M3×0.5	標準仕様	通常包装仕様	-	対応	10個
1.8	M	M3×0.5	標準仕様	クリーンルーム包装仕様	-	非対応	10個
1.8	M	M3×0.5	ライトグレー仕様	通常包装仕様	-	非対応	10個
1.8	M	M5×0.8	標準仕様	通常包装仕様	-	対応	10個
1.8	M	M5×0.8	標準仕様	クリーンルーム包装仕様	-	非対応	10個
1.8	M	M5×0.8	ライトグレー仕様	通常包装仕様	-	非対応	10個

通常単価(税別) (税込単価)	通常出荷日

606円 ( 667円 )	7日目
682円 ( 750円 )	7日目
696円 ( 766円 )	7日目
650円 ( 715円 )	7日目
546円 ( 601円 )	7日目
778円 ( 856円 )	7日目
778円 ( 856円 )	7日目
612円 ( 673円 )	7日目
612円 ( 673円 )	7日目
624円 ( 686円 )	7日目
624円 ( 686円 )	7日目
546円 ( 601円 )	7日目
828円 ( 911円 )	7日目
1,100円 ( 1,210円 )	7日目
778円 ( 856円 )	7日目
716円 ( 788円 )	6日目
920円 ( 1,012円 )	7日目
648円 ( 713円 )	7日目
662円 ( 728円 )	7日目
934円 ( 1,027円 )	13日目
662円 ( 728円 )	7日目
690円 ( 759円 )	在庫品1日目当日出荷可能
776円 ( 854円 )	7日目
546円 ( 601円 )	7日目
608円 ( 669円 )	7日目
572円 ( 629円 )	7日目
1,006円 ( 1,107円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	7日目
778円 ( 856円 )	7日目
850円 ( 935円 )	在庫品1日目当日出荷可能
874円 ( 961円 )	7日目
612円 ( 673円 )	7日目
874円 ( 961円 )	在庫品1日目当日出荷可能
888円 ( 977円 )	7日目
624円 ( 686円 )	7日目
546円 ( 601円 )	7日目
572円 ( 629円 )	7日目
612円 ( 673円 )	7日目
624円 ( 686円 )	7日目
812円 ( 893円 )	在庫品1日目当日出荷可能
846円 ( 931円 )	7日目
590円 ( 649円 )	7日目
656円 ( 722円 )	7日目
812円 ( 893円 )	7日目
1,004円 ( 1,104円 )	在庫品1日目当日出荷可能
1,006円 ( 1,107円 )	7日目
668円 ( 735円 )	7日目
800円 ( 880円 )	7日目
974円 ( 1,071円 )	7日目
682円 ( 750円 )	7日目
860円 ( 946円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	7日目
778円 ( 856円 )	7日目
716円 ( 788円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	7日目
772円 ( 849円 )	7日目

詳細情報

基本情報

基本情報

一般配管用のチューブフィッティングミニタイプブランチティー。
【特長】
・スタンダードタイプに比べ、容量比40%の小型化に成功。
・超小型でもチューブの脱着が簡単。
・押しやすい楕円形状の開放リングを採用し、操作性に配慮。
・超細径チューブ配管用ワンタッチ継手を用意。
【用途】
・φ1.8（直径1.8mm）サイズは、小形アクチュエータなどへの配管に最適。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです。小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングミニタイプエルボ
スタンダードタイプに比べ、容積比40%に小型化されたワンタッチ継手のエルボタイプです。小径サイズは、小型アクチュエータ等の配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手のストレートタイプです。メネジ側から直線方向に配管する際に最適です。クリーンルーム包装仕様もご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
