一般配管用 チューブフィッティングミニタイプ ストレート
- 通常単価(税別)
- 171円～722円
- 税込単価
- 188円～794円
超小型でもチューブの脱着が簡単なワンタッチ継手。【特長】・一般空気圧配管用超小型ワンタッチ継手。・スタ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

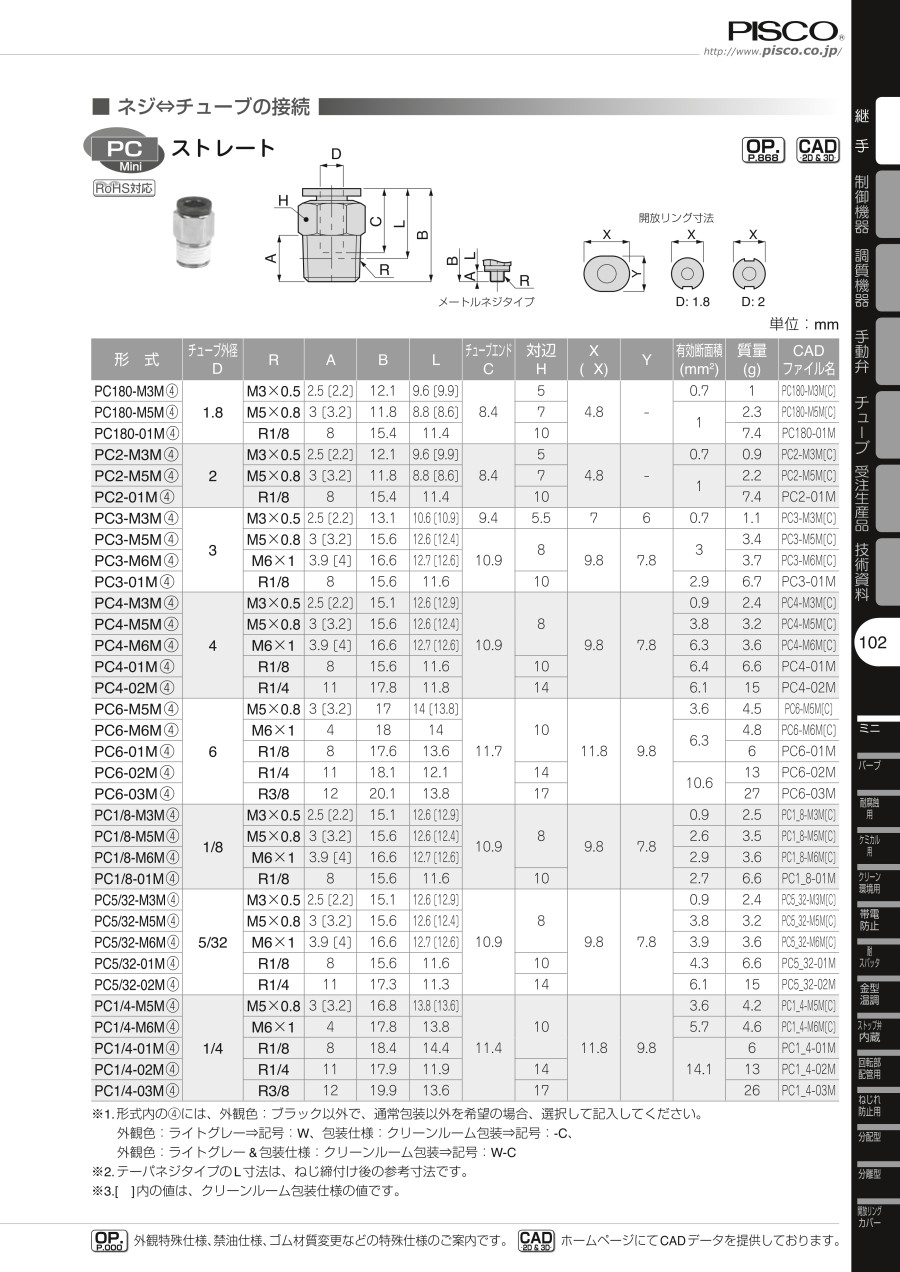

外形図
製品仕様
外観
製品仕様
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃(凍結なきこと) |
適用サイズ
チューブサイズ| ミリサイズ(mm) | φ1.8,φ2,φ3,φ4,φ6 |
|---|---|
| インチサイズ | φ1/8,φ5/32,φ1/4 |
| メートルオネジ | M3×0.5,M5×0.8,M6×1 |
|---|---|
| 管用テーパオネジ | R1/8,R1/4,R3/8 |
| メートルメネジ | M3×0.5,M5×0.8 |
規格表
| 形式 | チューブ 外径 φD | R | A | B | L | チューブ エンド C | 対辺 H | X （φX） | Y | 有効 断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PC180-M3M （4） | 1.8 | M3×0.5 | 2.5 ［2.2］ | 12.1 | 9.6 ［9.9］ | 8.4 | 5 | 4.8 | - | 0.7 | 1 |
| PC180-M5M （4） | M5×0.8 | 3 ［3.2］ | 11.8 | 8.8 ［8.6］ | 7 | 0.8 | 2.3 | ||||
| PC180-01M （4） | R1/8 | 8 | 15.4 | 11.4 | 10 | 1 | 7.4 | ||||
| PC2-M3M（4） | 2 | M3×0.5 | 2.5 ［2.2］ | 12.1 | 9.6 ［9.9］ | 8.4 | 5 | 4.8 | - | 0.7 | 0.9 |
| PC2-M5M（4） | M5×0.8 | 3 ［3.2］ | 11.8 | 8.8 ［8.6］ | 7 | 1 | 2.2 | ||||
| PC2-01M （4） | R1/8 | 8 | 15.4 | 11.4 | 10 | 7.4 | |||||
| PC3-M3M（4） | 3 | M3×0.5 | 2.5 ［2.2］ | 13.1 | 10.6 ［10.9］ | 9.4 | 5.5 | 7 | 6 | 0.7 | 1.1 |
| PC3-M5M（4） | M5×0.8 | 3 ［3.2］ | 15.6 | 12.6 ［12.4］ | 10.9 | 8 | 9.8 | 7.8 | 3 | 3.4 | |
| PC3-M6M（4） | M6×1 | 3.9 ［4］ | 16.6 | 12.7 ［12.6］ | 3.7 | ||||||
| PC3-01M （4） | R1/8 | 8 | 15.6 | 11.6 | 10 | 2.9 | 6.7 | ||||
| PC4-M3M（4） | 4 | M3×0.5 | 2.5 ［2.2］ | 15.1 | 12.6 ［12.9］ | 10.9 | 8 | 9.8 | 7.8 | 0.9 | 2.4 |
| PC4-M5M（4） | M5×0.8 | 3 ［3.2］ | 15.6 | 12.6 ［12.4］ | 3.8 | 3.2 | |||||
| PC4-M6M（4） | M6×1 | 3.9 ［4］ | 16.6 | 12.7 ［12.6］ | 6.3 | 3.6 | |||||
| PC4-01M （4） | R1/8 | 8 | 15.6 | 11.6 | 10 | 6.4 | 6.6 | ||||
| PC4-02M （4） | R1/4 | 11 | 17.3 | 11.3 | 14 | 6.1 | 14 | ||||
| PC6-M5M（4） | 6 | M5×0.8 | 3 ［3.2］ | 17 | 14 ［13.8］ | 11.7 | 10 | 11.8 | 9.8 | 3.6 | 4.5 |
| PC6-M6M（4） | M6×1 | 3.9 | 18 | 14.1 | 6.3 | 4.8 | |||||
| PC6-01M （4） | R1/8 | 8 | 17.6 | 13.6 | 6 | ||||||
| PC6-02M （4） | R1/4 | 11 | 17.6 | 11.6 | 14 | 10.6 | 13 | ||||
| PC6-03M （4） | R3/8 | 12 | 19.3 | 13.3 | 17 | 27 | |||||
| PC1/8-M3M （4） | 1/8 | M3×0.5 | 2.5 ［2.2］ | 15.1 | 12.6 ［12.9］ | 10.9 | 8 | 9.8 | 7.8 | 0.9 | 2.5 |
| PC1/8-M5M （4） | M5×0.8 | 3 ［3.2］ | 15.6 | 12.6 ［12.4］ | 2.6 | 3.5 | |||||
| PC1/8-M6M （4） | M6×1 | 3.9 ［4］ | 16.6 | 12.7 ［12.6］ | 2.9 | 3.6 | |||||
| PC1/8-01M（4） | R1/8 | 8 | 15.6 | 11.6 | 10 | 2.7 | 6.6 | ||||
| PC5/32-M3M（4） | 5/32 | M3×0.5 | 2.5 ［2.2］ | 15.1 | 12.6 ［12.9］ | 10.9 | 8 | 9.8 | 7.8 | 0.9 | 2.4 |
| PC5/32-M5M（4） | M5×0.8 | 3 ［3.2］ | 15.6 | 12.6 ［12.4］ | 3.8 | 3.2 | |||||
| PC5/32-M6M（4） | M6×1 | 3.9 ［4］ | 16.6 | 12.7 ［12.6］ | 3.9 | 3.6 | |||||
| PC5/32-01M （4） | R1/8 | 8 | 15.6 | 11.6 | 10 | 4.3 | 6.6 | ||||
| PC5/32-02M （4） | R1/4 | 11 | 17.3 | 11.3 | 14 | 6.1 | 15 | ||||
| PC1/4-M5M （4） | 1/4 | M5×0.8 | 3 ［3.2］ | 16.8 | 13.8 ［13.6］ | 11.4 | 10 | 11.8 | 9.8 | 3.6 | 4.2 |
| PC1/4-M6M （4） | M6×1 | 4 | 17.8 | 13.8 | 5.7 | 4.6 | |||||
| PC1/4-01M（4） | R1/8 | 8 | 18.4 | 14.4 | 14.1 | 6 | |||||
| PC1/4-02M（4） | R1/4 | 11 | 17.9 | 11.9 | 14 | 13 | |||||
| PC1/4-03M（4） | R3/8 | 12 | 19.9 | 13.6 | 17 | 26 |
外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C
※2.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※3.[ ]内の値は、クリーンルーム包装仕様の値です。
使用例
接続部着脱方法
1. チューブの着脱方法
（1）チューブの装着
チューブフィッティング(ワンタッチ継手)は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）チューブの取外し
チューブを取り外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取り外しの際は、必ずエアを止めてから行ってください。
2. ネジの締付方法
（1）ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。
締付ける際は、デジタルカタログの注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
商品特長詳細
ミニとスタンダードとの比較図
超小型でもチューブの脱着が簡単。開放リングは、楕円形状を採用。
ミニは、発売当初から、押しやすい楕円形状の開放リングを採用。
スタンダードは円形状、ミニは楕円形状の開放リングを採用。操作性に配慮。
超細径チューブ配管用ワンタッチ継手を用意。
φ1.8（直径1.8mm）、φ2mm（直径2mm）サイズは、 小形アクチュエータなどへの配管に最適。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
346円 ( 381円 ) | 8日目 |
538円 ( 592円 ) | 7日目 |
398円 ( 438円 ) | 8日目 |
438円 ( 482円 ) | 7日目 |
306円 ( 337円 ) | 8日目 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
646円 ( 711円 ) | 7日目 |
452円 ( 497円 ) | 6日目 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 7日目 |
272円 ( 299円 ) | 7日目 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 13日目 |
312円 ( 343円 ) | 7日目 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 7日目 |
332円 ( 365円 ) | 6日目 |
384円 ( 422円 ) | 8日目 |
318円 ( 350円 ) | 7日目 |
702円 ( 772円 ) | 在庫品1日目当日出荷可能 |
722円 ( 794円 ) | 6日目 |
616円 ( 678円 ) | 6日目 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
568円 ( 625円 ) | 7日目 |
480円 ( 528円 ) | 8日目 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 6日目 |
364円 ( 400円 ) | 6日目 |
246円 ( 271円 ) | 6日目 |
260円 ( 286円 ) | 7日目 |
566円 ( 623円 ) | 6日目 |
326円 ( 359円 ) | 6日目 |
398円 ( 438円 ) | 6日目 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 7日目 |
171円 ( 188円 ) | 8日目 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 7日目 |
332円 ( 365円 ) | 7日目 |
534円 ( 587円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 7日目 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
508円 ( 559円 ) | 8日目 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
536円 ( 590円 ) | 7日目 |
410円 ( 451円 ) | 6日目 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
592円 ( 651円 ) | 6日目 |
452円 ( 497円 ) | 7日目 |
508円 ( 559円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 7日目 |
406円 ( 447円 ) | 7日目 |
詳細情報
基本情報
超小型でもチューブの脱着が簡単なワンタッチ継手。
【特長】
・一般空気圧配管用超小型ワンタッチ継手。
・スタンダードタイプに比べ、容積比40％の小型化に成功。
・開放リングは、楕円形状を採用。
・φ1.8（直径1.8mm）、φ2（直径2mm）サイズのラインナップを拡大。形状は、16種類を用意。
【用途】
・超細径チューブ配管用ワンタッチ継手を用意。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
エア配管用のプラスチックチューブを接続する為の継手で、チューブを接続する場合は、
継手口に差し込むだけで固定され、チューブを抜く場合は接続口にある開放リングを
押し込みながらチューブを引張ると抜く事が出来ます。
チューブ側の傷や変形、異物の噛み込み等によって漏れが発生する要因が少なからずあります。
