一般配管用 チューブフィッティング メスユニバーサルエルボ
未確定：候補が33型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
| 使用流体 | 空気、水（条件有） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ （凍結なきこと） |
適用サイズ
■チューブサイズ
| ミリサイズ（mm） | φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）、φ16（直径16mm） |
|---|---|
| インチサイズ | φ1/8（直径1/8inch）、φ5/32（直径5/32inch）、φ3/16（直径3/16inch）、φ1/4（直径1/4inch）、φ5/16（直径5/16inch）、φ3/8（直径3/8inch）、φ1/2（直径1/2inch）、φ5/8（直径5/8inch） |
■ネジサイズ
| メートルオネジ | M5х0.8、M6×1 |
|---|---|
| 管用テーパネジ | R1/8、R1/4、R3/8、R1/2 |
| メートルオネジ | M5х0.8 |
| 管用テーパネジ | Rc1/8、Rc1/4、Rc3/8、Rc1/2 |
構造
- ※ こちらはエルボタイプとなります。
規格表

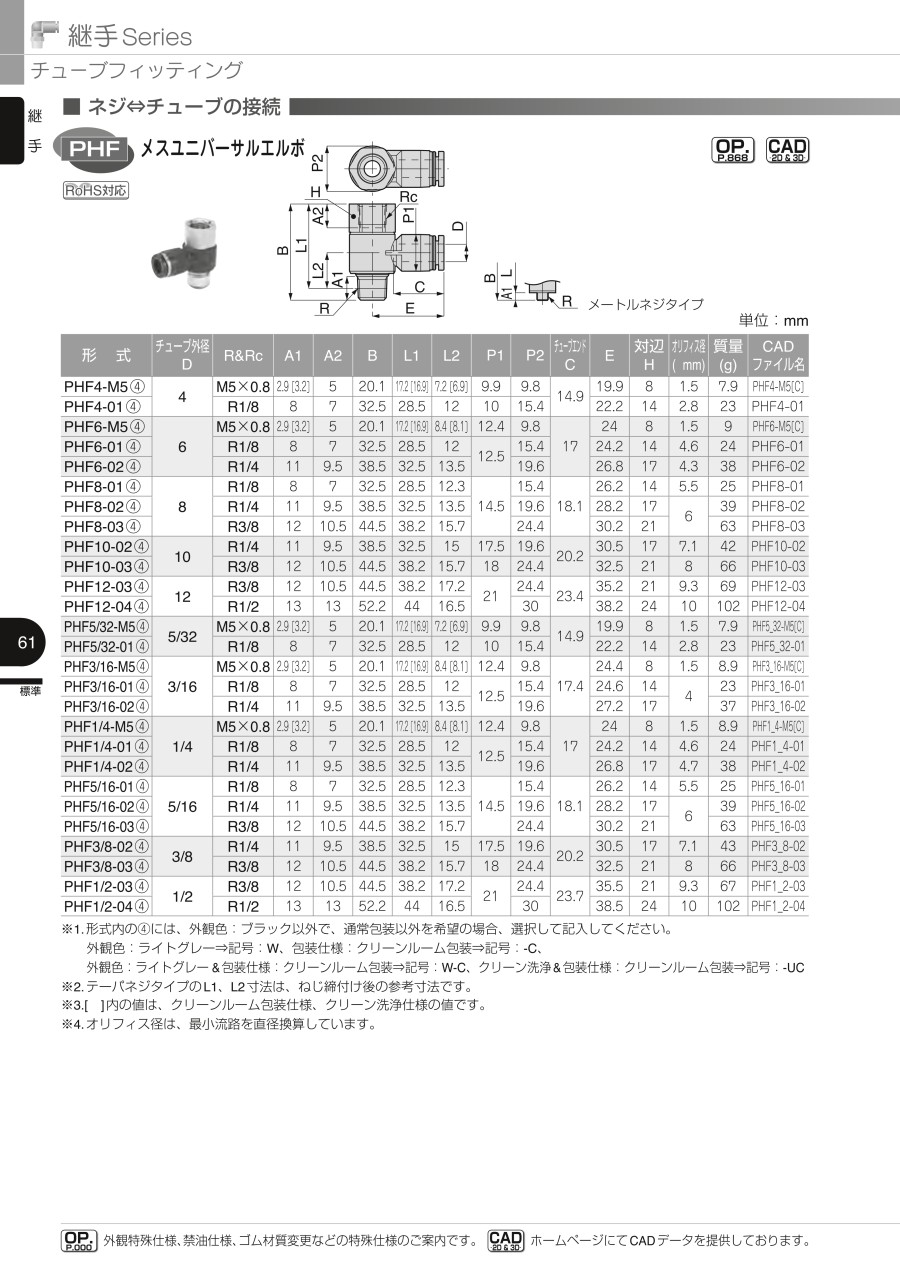

| 型番 | チューブ外径 φD | R&Rc | A1 | A2 | B | L1 | L2 | φP1 | φP2 | チューブエンド C | E | 対辺 H | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PHF4-M5（4） | 4 | M5×0.8 | 2.9 ［3.2］ | 5 | 20.1 | 17.2 ［16.9］ | 7.2 ［6.9］ | 9.9 | 9.8 | 14.9 | 19.9 | 8 | 1.5 | 7.9 |
| PHF4-01（4） | R1/8 | 8 | 7 | 32.5 | 28.5 | 12 | 10 | 15.4 | 22.2 | 14 | 2.8 | 23 | ||
| PHF6-M5（4） | 6 | M5×0.8 | 2.9 ［3.2］ | 5 | 20.1 | 17.2 ［16.9］ | 8.4 ［8.1］ | 12.4 | 9.8 | 17 | 24 | 8 | 1.5 | 9 |
| PHF6-01（4） | R1/8 | 8 | 7 | 32.5 | 28.5 | 12 | 12.5 | 15.4 | 24.2 | 14 | 4.6 | 24 | ||
| PHF6-02（4） | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 13.5 | 19.6 | 26.8 | 17 | 4.3 | 38 | |||
| PHF8-01（4） | 8 | R1/8 | 8 | 7 | 32.5 | 28.5 | 12.3 | 14.5 | 15.4 | 18.1 | 26.2 | 14 | 5.5 | 25 |
| PHF8-02（4） | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 13.5 | 19.6 | 28.2 | 17 | 6 | 39 | |||
| PHF8-03（4） | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 15.7 | 24.4 | 30.2 | 21 | 63 | ||||
| PHF10-02（4） | 10 | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 15 | 17.5 | 19.6 | 20.2 | 30.5 | 17 | 7.1 | 42 |
| PHF10-03（4） | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 15.7 | 18 | 24.4 | 32.5 | 21 | 8 | 66 | ||
| PHF12-03（4） | 12 | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 17.2 | 21 | 24.4 | 23.4 | 35.2 | 21 | 9.3 | 69 |
| PHF12-04（4） | R1/2 | 13 | 13 | 52.2 | 44 | 16.5 | 30 | 38.2 | 24 | 10 | 102 | |||
| PHF5/32-M5（4） | 5/32 | M5×0.8 | 2.9 ［3.2］ | 5 | 20.1 | 17.2 ［16.9］ | 7.2 ［6.9］ | 9.9 | 9.8 | 14.9 | 19.9 | 8 | 1.5 | 7.9 |
| PHF5/32-01（4） | R1/8 | 8 | 7 | 32.5 | 28.5 | 12 | 10 | 15.4 | 22.2 | 14 | 2.8 | 23 | ||
| PHF3/16-M5（4） | 3/16 | M5×0.8 | 2.9 ［3.2］ | 5 | 20.1 | 17.2 ［16.9］ | 8.4 ［8.1］ | 12.4 | 9.8 | 17.4 | 24.4 | 8 | 1.5 | 8.9 |
| PHF3/16-01（4） | R1/8 | 8 | 7 | 32.5 | 28.5 | 12 | 12.5 | 15.4 | 24.6 | 14 | 4 | 23 | ||
| PHF3/16-02（4） | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 13.5 | 19.6 | 27.2 | 17 | 37 | ||||
| PHF1/4-M5（4） | 1/4 | M5×0.8 | 2.9 ［3.2］ | 5 | 20.1 | 17.2 ［16.9］ | 8.4 ［8.1］ | 12.4 | 9.8 | 17 | 24 | 8 | 1.5 | 8.9 |
| PHF1/4-01（4） | R1/8 | 8 | 7 | 32.5 | 28.5 | 12 | 12.5 | 15.4 | 24.2 | 14 | 4.6 | 24 | ||
| PHF1/4-02（4） | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 13.5 | 19.6 | 26.8 | 17 | 4.7 | 38 | |||
| PHF5/16-01（4） | 5/16 | R1/8 | 8 | 7 | 32.5 | 28.5 | 12.3 | 14.5 | 15.4 | 18.1 | 26.2 | 14 | 5.5 | 25 |
| PHF5/16-02（4） | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 13.5 | 19.6 | 28.2 | 17 | 6 | 39 | |||
| PHF5/16-03（4） | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 15.7 | 24.4 | 30.2 | 21 | 63 | ||||
| PHF3/8-02（4） | 3/8 | R1/4 | 11 | 9.5 | 38.5 | 32.5 | 15 | 17.5 | 19.6 | 20.2 | 30.5 | 17 | 7.1 | 43 |
| PHF3/8-03（4） | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 15.7 | 18 | 24.4 | 32.5 | 21 | 8 | 66 | ||
| PHF1/2-03（4） | 1/2 | R3/8 | 12 | 10.5 | 44.5 | 38.2 | 17.2 | 21 | 24.4 | 23.7 | 35.5 | 21 | 9.3 | 67 |
| PHF1/2-04（4） | R1/2 | 13 | 13 | 52.2 | 44 | 16.5 | 30 | 38.5 | 24 | 10 | 102 |
