一般配管用 チューブフィッティング 45°エルボ
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

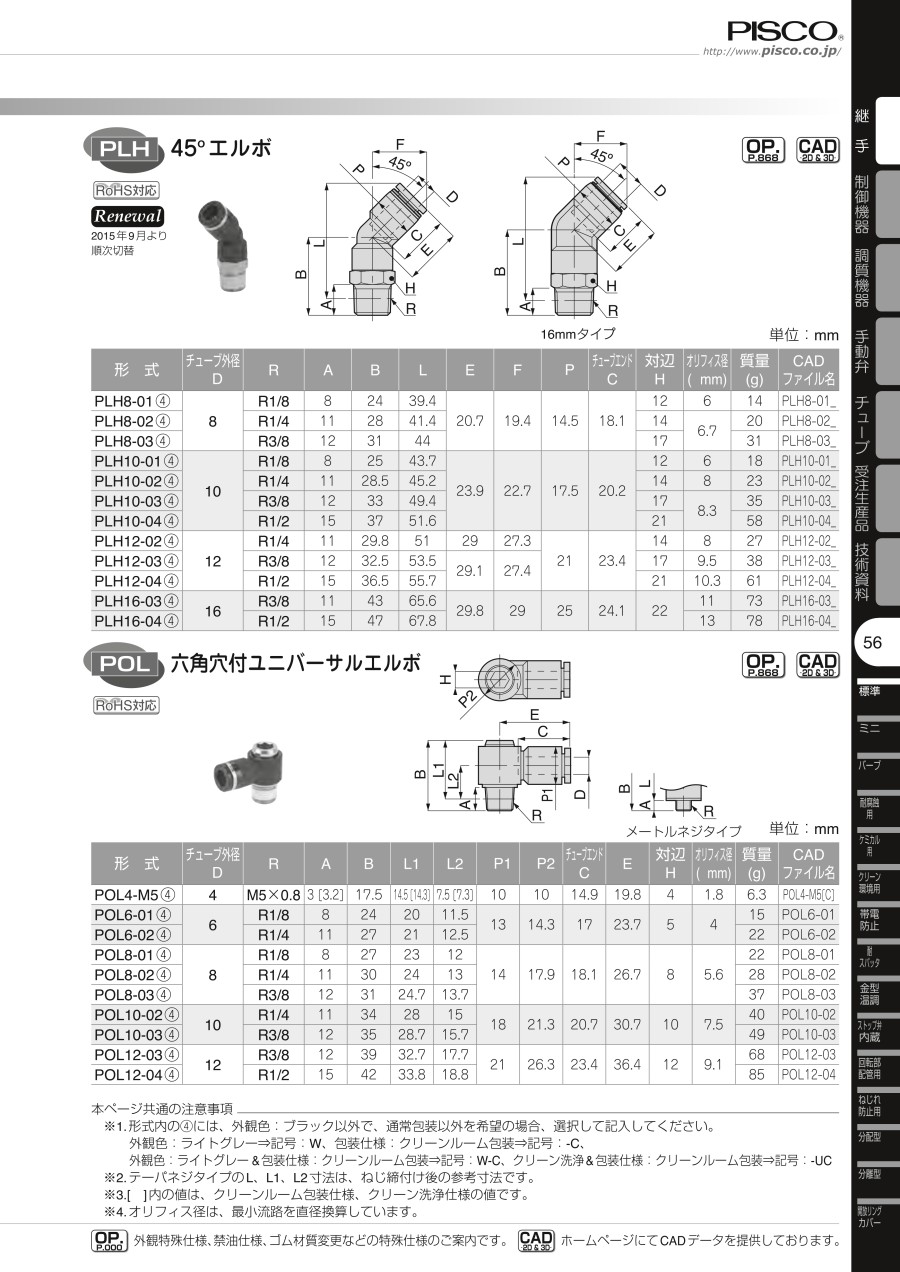

外形図
単位：mm
製品仕様
仕様
| 使用流体 | 空気、水（条件有） |
|---|---|
| 最高使用圧力 | 1.0MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃ （凍結なきこと） |
適用サイズ
チューブサイズ
| ミリサイズ | φ4（直径4mm）、φ6（直径6mm）、 φ8（直径8mm）、 φ10（直径10mm）、φ12（直径12mm）、φ16（直径16mm） |
|---|---|
| インチサイズ | φ1/8（直径1/8inch）、φ5/32（直径5/32inch）、 φ3/16（直径3/16inch）、φ1/4（直径1/4inch）、 φ5/16（直径5/16inch）、φ3/8（直径3/8inch）、 φ1/2（直径1/2inch）、φ5/8（直径5/8inch） |
ネジサイズ
| メートルオネジ | M5×0.8、M6×1 |
|---|---|
| 管用テーパネジ | R1/8、R1/4、R3/8、R1/2 |
| メートルオネジ | M5×0.8 |
| 管用テーパネジ | Rc1/8、Rc1/4、Rc3/8、Rc1/2 |
構造
- ※ こちらはエルボタイプとなります。
規格表
| 型番 | チューブ外径 φD | R | A | B | L | E | F | φP | チューブエンド C | 対辺 H | オリフィス径 （φmm） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLH8-01（4） | 8 | R1/8 | 8 | 24 | 39.4 | 20.7 | 19.7 | 14.5 | 18.1 | 12 | 6 | 14 |
| PLH8-02（4） | R1/4 | 11 | 28 | 41.4 | 14 | 6.7 | 20 | |||||
| PLH8-03（4） | R3/8 | 12 | 31 | 44 | 17 | 31 | ||||||
| PLH10-01（4） | 10 | R1/8 | 8 | 25 | 43.7 | 23.9 | 22.7 | 17.5 | 20.2 | 12 | 6 | 18 |
| PLH10-02（4） | R1/4 | 11 | 28.5 | 45.2 | 14 | 8 | 23 | |||||
| PLH10-03（4） | R3/8 | 12 | 33 | 49.4 | 17 | 8.3 | 35 | |||||
| PLH10-04（4） | R1/2 | 15 | 37 | 51.6 | 21 | 58 | ||||||
| PLH12-02（4） | 12 | R1/4 | 11 | 29.8 | 51 | 29 | 27.3 | 21 | 23.4 | 14 | 8 | 27 |
| PLH12-03（4） | R3/8 | 12 | 32.5 | 53.5 | 29.1 | 27.4 | 17 | 9.5 | 38 | |||
| PLH12-04（4） | R1/2 | 15 | 36.5 | 55.7 | 21 | 10.3 | 61 | |||||
| PLH16-03（4） | 16 | R3/8 | 11 | 43 | 65.6 | 29.8 | 29 | 25 | 24.1 | 22 | 11 | 73 |
| PLH16-04（4） | R1/2 | 15 | 47 | 67.8 | 13 | 78 |
商品特長詳細
タイプ別シリーズ特長
- 集中配管が可能。トリプルタイプ（PKD、 PKG、 PKJ）とトリプルダブルタイプ（PKVD、 PKVG）は、コンパクトに集中配管が可能。
- クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。（オプション）ふっ素系グリースを使用し、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
- パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。（クリーンルーム包装仕様にオプション設定）クリーンルーム内でHFE（ハイドロフルオロエーテル）による真空超音波洗浄を実施後、脱気包装を実施。
選定サポート情報
型番説明
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
658円 ( 724円 ) | 在庫品1日目当日出荷可能 |
474円 ( 521円 ) | 7日目 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
512円 ( 563円 ) | 7日目 |
902円 ( 992円 ) | 12日目 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
976円 ( 1,074円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 7日目 |
798円 ( 878円 ) | 7日目 |
844円 ( 928円 ) | 8日目 |
1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
946円 ( 1,041円 ) | 7日目 |
868円 ( 955円 ) | 7日目 |
2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
1,948円 ( 2,143円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
豊富なラインナップであらゆる配管に対応するチューブフィッティング。
【特長】
・条件により水使用も可能。
・高性能／高品質ロック爪がチューブ外周を均等に把持。何年経っても新品同様の着脱感。
・独自形状の弾性体スリーブでエア漏れをシャットアウト。
・業界屈指のバリエーション違径タイプのサイズが充実。従来では継手が2個必要な場合も1個の継手で対応。
・継手使用量を減らせコストとスペースの削減が可能。
・取付け後、樹脂本体の取出角度の変更が可能。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品担当おすすめ
一般配管用 チューブフィッティング 45°エルボのレビュー
組立治具に使用しています
4
4.02021/04/12
当社で製作している製品の組立治具に使用し、空気・水を流しています。このメーカー品は信頼性もありますし、カタログから形状違...もっと読む
0人が参考にしています。
