ケミカル用 チューブフィッティングケミカルタイプ ユニオンティー
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

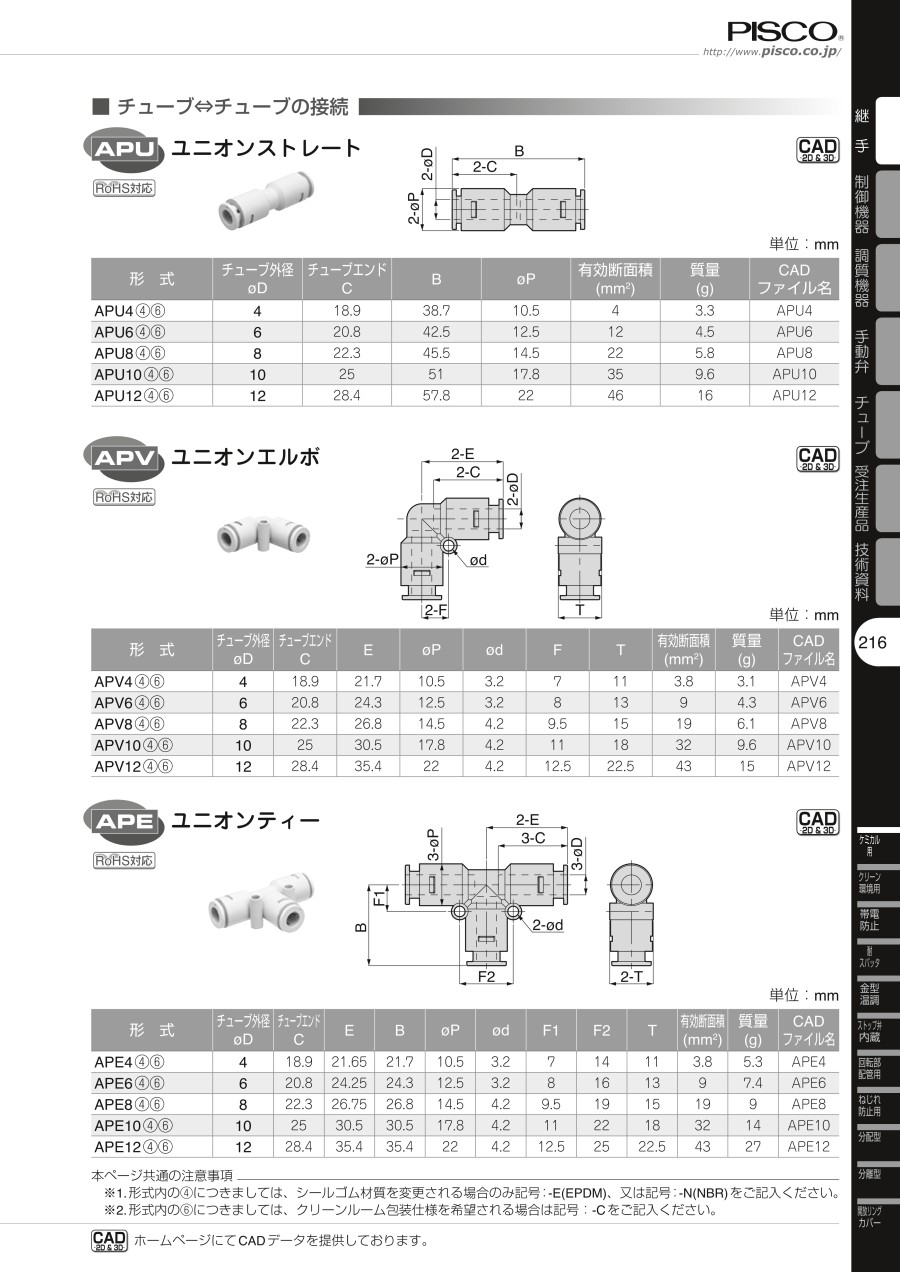

外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気、水（条件有※）、その他（条件有※） |
|---|---|
| 最高使用圧力 | 0.9MPa（at 0～+20℃） |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+80℃（シールゴム材質NBRの場合：0～+60℃）（凍結なきこと） |
- ※ 使用流体が水、その他薬品の時は、下記の条件を必ず守ってください。
- 1.水、液体使用の際は、サージの圧力を最高使用圧力以下に抑えて使用する。
- 2.水、液体使用の際はインサートリングを必ず使用する。
- 3.薬品、混合ガスなどにつきましては、使用条件により日本ピスコ仕様の異なる場合があるため、確認の上使用する。
適応サイズ
- チューブサイズ
| ミリサイズ（mm） | φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm） |
|---|
構造
- ※ オプションにてEPDM、NBRにも対応します。
規格表
| 型番 | チューブ外径 φD | チューブエンド C | E | B | φP | φd | F1 | F2 | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| APE4（4）（6） | 4 | 18.9 | 21.65 | 21.7 | 10.5 | 3.2 | 7 | 14 | 11 | 3.8 | 5.3 |
| APE6（4）（6） | 6 | 20.8 | 24.25 | 24.3 | 12.5 | 3.2 | 8 | 16 | 13 | 9 | 7.4 |
| APE8（4）（6） | 8 | 22.3 | 26.75 | 26.8 | 14.5 | 4.2 | 9.5 | 19 | 15 | 19 | 9 |
| APE10（4）（6） | 10 | 25 | 30.5 | 30.5 | 17.8 | 4.2 | 11 | 22 | 18 | 32 | 14 |
| APE12（4）（6） | 12 | 28.4 | 35.4 | 35.4 | 22 | 4.2 | 12.5 | 25 | 22.5 | 43 | 27 |
- ※ 型番内の（4）は、シールゴム材質を変更される場合のみ記号：-E（EPDM）、または記号-N（NBR）となります。
- ※ 型番内の（6）は、クリーンルーム包装仕様を希望される場合は、記号：-Cとなります。
選定サポート情報
型番表示例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,754円 ( 1,929円 ) | 6日目 |
1,566円 ( 1,723円 ) | 7日目 |
1,042円 ( 1,146円 ) | 6日目 |
1,044円 ( 1,148円 ) | 7日目 |
1,042円 ( 1,146円 ) | 6日目 |
1,044円 ( 1,148円 ) | 7日目 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,666円 ( 1,833円 ) | 7日目 |
1,098円 ( 1,208円 ) | 7日目 |
1,106円 ( 1,217円 ) | 7日目 |
1,098円 ( 1,208円 ) | 6日目 |
1,106円 ( 1,217円 ) | 7日目 |
2,208円 ( 2,429円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 7日目 |
1,356円 ( 1,492円 ) | 在庫品1日目当日出荷可能 |
1,186円 ( 1,305円 ) | 7日目 |
1,234円 ( 1,357円 ) | 6日目 |
1,186円 ( 1,305円 ) | 7日目 |
2,738円 ( 3,012円 ) | 6日目 |
2,486円 ( 2,735円 ) | 7日目 |
1,794円 ( 1,973円 ) | 6日目 |
1,542円 ( 1,696円 ) | 7日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,542円 ( 1,696円 ) | 7日目 |
3,194円 ( 3,513円 ) | 在庫品1日目当日出荷可能 |
3,276円 ( 3,604円 ) | 7日目 |
1,726円 ( 1,899円 ) | 6日目 |
1,730円 ( 1,903円 ) | 7日目 |
1,726円 ( 1,899円 ) | 6日目 |
1,730円 ( 1,903円 ) | 7日目 |
詳細情報
基本情報
オール樹脂製のケミカル用 チューブフィッティングケミカルタイプのユニオンティー。
【特長】
・本体材質には耐熱性、難燃性（UL94 V-0相当）、耐薬品性に優れたPPSを採用。
・シール材質にはフッ素ゴムを採用。
・チューブの着脱がワンタッチ式の為、取付けが簡単。
・オール樹脂製の為、錆、金属イオンの心配不要。
・特殊仕様対応が可能。
・包装仕様は、通常包装とクリーンエア包装仕様の2種類を用意。
・食品衛生法に適合（FKM仕様のみ）。さらに禁油仕様で、食品関連に最適。
・重さは、標準継手の約1/3、SUS316締付継手の約1/5と軽量。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
