メカニカル部品技術窓口
チューブフィッティングケミカルタイプ ティー
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

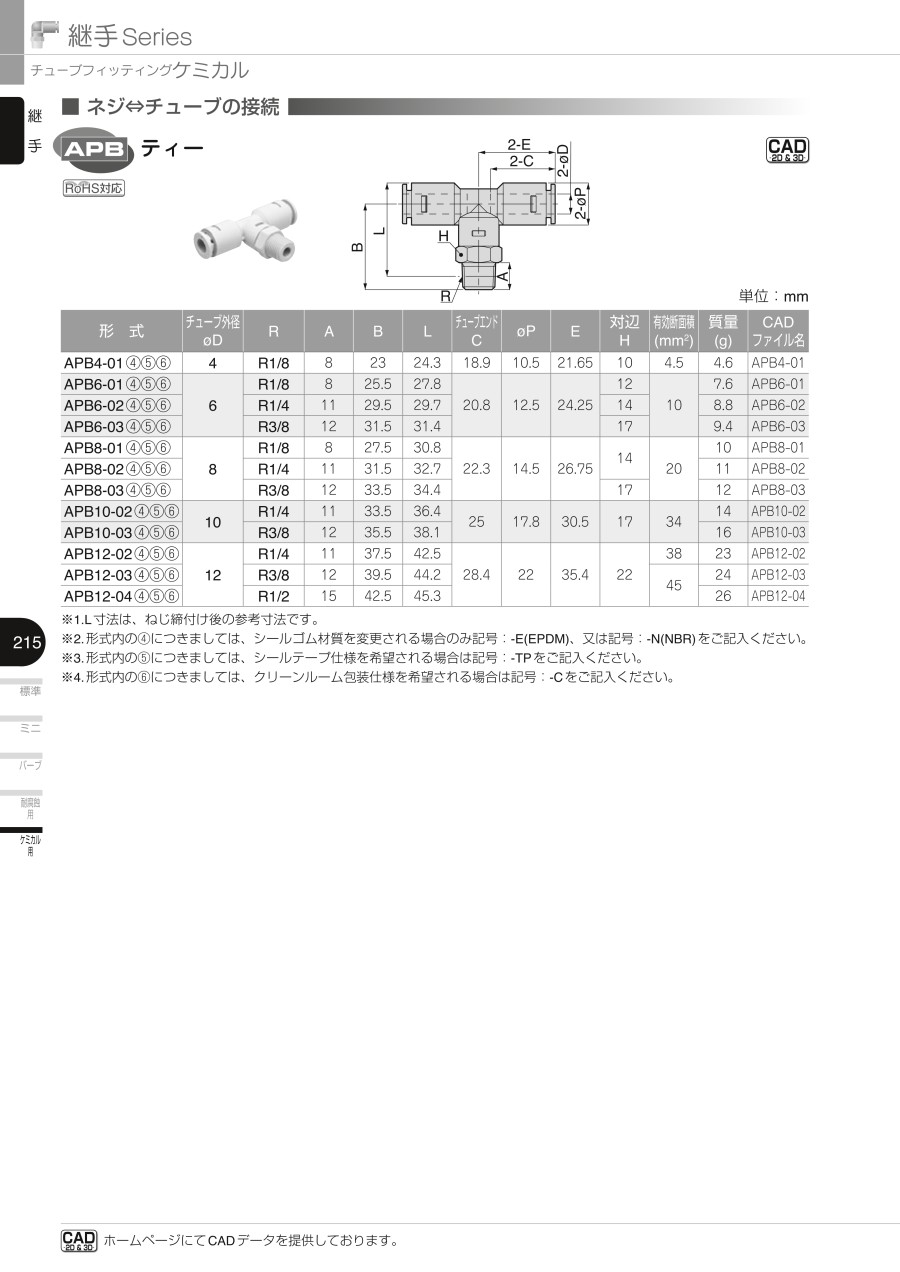

外形図
製品仕様
| 使用流体 | 空気、水、その他薬品（条件有※） |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～80℃ （シールゴム材質NBRの場合：0～60℃） （凍結なきこと） |
※ . 使用流体が水、その他薬品の時は、下記の条件を必ず守ってください。
1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
2. 水、液体使用の際は、インサートリングの使用を推奨します。
3. 薬品、溶剤、混合ガス等につきましては、使用条件により仕様の適合が異なる場合がありますので、採用に際しては、実機でのご確認をお願いします。
規格表
※ 1.L寸法は、ねじ締付け後の参考寸法です。
※ 2. 形式内の（4）につきましては、シールゴム材質を変更される場合のみ記号：E（EPDM）、又は記号N（NBR）をご記入ください。
※ 3. 形式内の（5）につきましては、クリーンルーム包装仕様を希望される場合は記号：Cをご記入ください。
※ 4. 形式内の（6）につきましては、シールテープ仕様を希望される場合は記号：TPをご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,462円 ( 1,608円 ) | 7日目 |
1,004円 ( 1,104円 ) | 6日目 |
1,044円 ( 1,148円 ) | 7日目 |
1,004円 ( 1,104円 ) | 6日目 |
1,044円 ( 1,148円 ) | 7日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,584円 ( 1,742円 ) | 7日目 |
1,060円 ( 1,166円 ) | 6日目 |
1,106円 ( 1,217円 ) | 7日目 |
992円 ( 1,091円 ) | 6日目 |
1,106円 ( 1,217円 ) | 7日目 |
1,776円 ( 1,954円 ) | 7日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,604円 ( 1,764円 ) | 7日目 |
1,042円 ( 1,146円 ) | 6日目 |
1,124円 ( 1,236円 ) | 7日目 |
1,042円 ( 1,146円 ) | 6日目 |
1,124円 ( 1,236円 ) | 7日目 |
1,674円 ( 1,841円 ) | 7日目 |
1,612円 ( 1,773円 ) | 6日目 |
1,648円 ( 1,813円 ) | 7日目 |
1,118円 ( 1,230円 ) | 6日目 |
1,168円 ( 1,285円 ) | 7日目 |
1,054円 ( 1,159円 ) | 6日目 |
1,168円 ( 1,285円 ) | 7日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,752円 ( 1,927円 ) | 7日目 |
1,136円 ( 1,250円 ) | 6日目 |
1,230円 ( 1,353円 ) | 7日目 |
1,116円 ( 1,228円 ) | 6日目 |
1,230円 ( 1,353円 ) | 7日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,774円 ( 1,951円 ) | 7日目 |
1,294円 ( 1,423円 ) | 6日目 |
1,230円 ( 1,353円 ) | 7日目 |
1,134円 ( 1,247円 ) | 6日目 |
1,230円 ( 1,353円 ) | 7日目 |
1,746円 ( 1,921円 ) | 7日目 |
1,782円 ( 1,960円 ) | 6日目 |
1,814円 ( 1,995円 ) | 7日目 |
1,232円 ( 1,355円 ) | 6日目 |
1,292円 ( 1,421円 ) | 7日目 |
1,178円 ( 1,296円 ) | 6日目 |
1,292円 ( 1,421円 ) | 7日目 |
2,274円 ( 2,501円 ) | 6日目 |
2,490円 ( 2,739円 ) | 7日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,566円 ( 1,723円 ) | 7日目 |
1,462円 ( 1,608円 ) | 6日目 |
1,566円 ( 1,723円 ) | 7日目 |
2,274円 ( 2,501円 ) | 6日目 |
2,488円 ( 2,737円 ) | 7日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,584円 ( 1,742円 ) | 7日目 |
1,480円 ( 1,628円 ) | 6日目 |
1,584円 ( 1,742円 ) | 7日目 |
2,366円 ( 2,603円 ) | 7日目 |
2,844円 ( 3,128円 ) | 6日目 |
3,054円 ( 3,359円 ) | 7日目 |
1,706円 ( 1,877円 ) | 6日目 |
詳細情報
基本情報
【特長】
・本体材質は耐熱性、難燃性（UL94 V-0）、耐薬品性に優れたPPS樹脂を採用。
・シール部にはFKMを使用、オプションでNBR、EPDMも選択可能。
・使用部品は全て禁油仕様。
・食品衛生法にも適合（FKM仕様のみ）。
・錆、金属イオンの心配不要。
・包装仕様は、使用用途に合わせ通常包装とクリーンルーム包装から選択が可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
