クリーン環境用 チューブフィッティングPPタイプ エルボ
- 通常単価(税別)
- 877円～1,659円
- 税込単価
- 965円～1,825円
禁油仕様のクリーン環境用 チューブフィッティングPPタイプ エルボ。【特長】・本体素材はクリーン環境に...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 使用流体 | 空気、水（条件有※1）、その他（条件有※1） |
|---|---|
| 最高使用圧力 | 1.0MPa（at 0 ～ +20℃）※2 |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0 ～ +80℃（凍結なきこと） |
※1.仕様流体が水、その他薬品のときは、下記の条件を必ず守ってください。
- 1.水、液体仕様の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
- 2.水、液体仕様の際は、インサートリングを必ず使用してください。
- 3.薬品、混合ガスなどにつきましては、使用条件により弊社仕様の適合が異なる場合がありますので確認の上ご使用ください。
※2.使用温度が20℃を超える場合の最高使用圧力は、下記「使用温度と最高使用圧力の関係」を参照してください。
外観

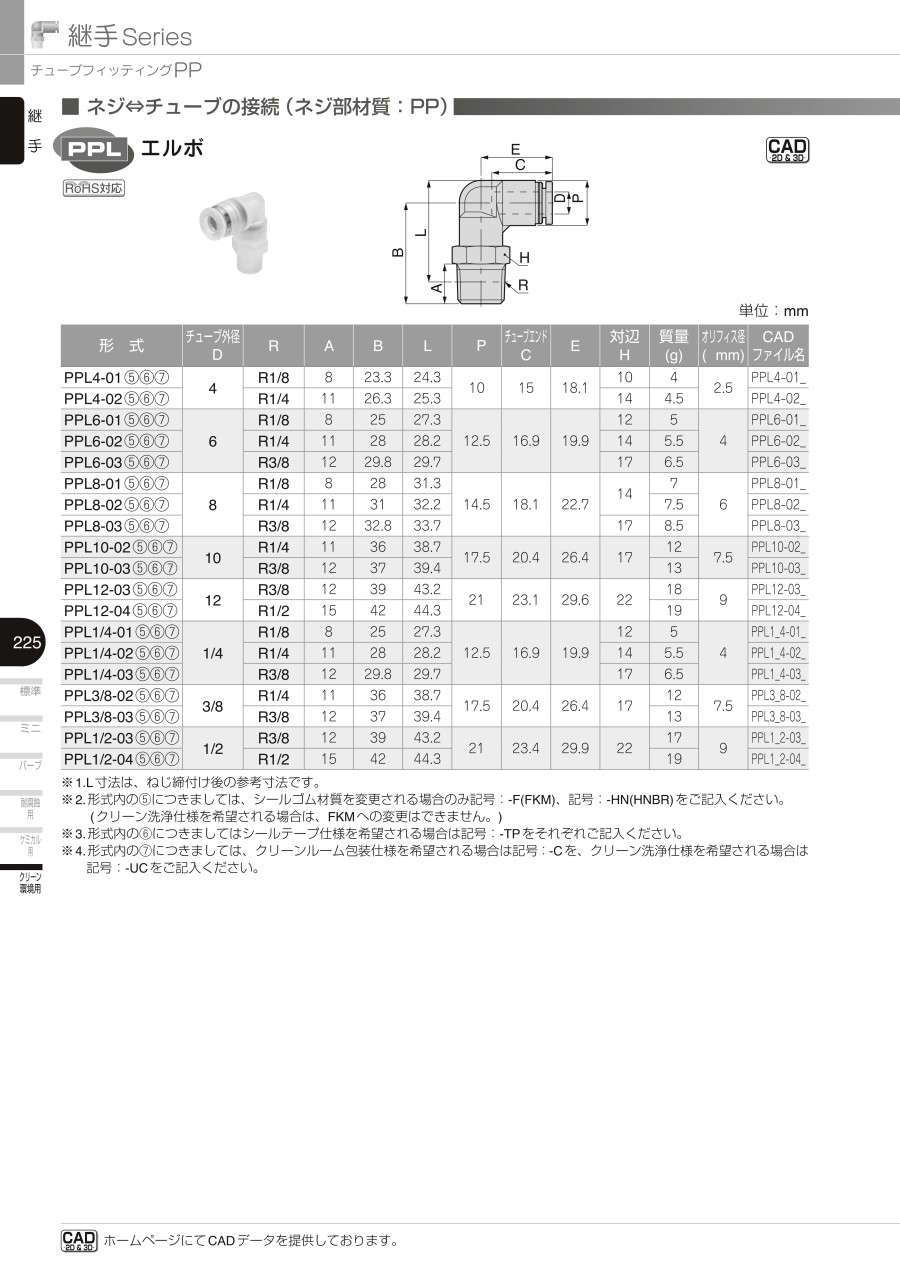

規格表
| 形式 | チューブ外径 φD | R | A | B | L | φP | チューブエンド C | E | 対辺 H | 質量 （g） | オリフィス径 （φmm） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PPL4-01（5）（6）（7） | 4 | R1/8 | 8 | 23.3 | 24.3 | 10 | 15 | 18.1 | 10 | 4 | 2.5 |
| PPL4-02（5）（6）（7） | R1/4 | 11 | 26.3 | 25.3 | 14 | 4.5 | |||||
| PPL6-01（5）（6）（7） | 6 | R1/8 | 8 | 25 | 27.3 | 12.5 | 16.9 | 19.9 | 12 | 5 | 4 |
| PPL6-02（5）（6）（7） | R1/4 | 11 | 28 | 28.2 | 14 | 5.5 | |||||
| PPL6-03（5）（6）（7） | R3/8 | 12 | 29.8 | 29.7 | 17 | 6.5 | |||||
| PPL8-01（5）（6）（7） | 8 | R1/8 | 8 | 28 | 31.3 | 14.5 | 18.1 | 22.7 | 14 | 7 | 6 |
| PPL8-02（5）（6）（7） | R1/4 | 11 | 31 | 32.2 | 7.5 | ||||||
| PPL8-03（5）（6）（7） | R3/8 | 12 | 32.8 | 33.7 | 17 | 8.5 | |||||
| PPL10-02（5）（6）（7） | 10 | R1/4 | 11 | 36 | 38.7 | 17.5 | 20.4 | 26.4 | 17 | 12 | 7.5 |
| PPL10-03（5）（6）（7） | R3/8 | 12 | 37 | 39.4 | 13 | ||||||
| PPL12-03（5）（6）（7） | 12 | R3/8 | 12 | 39 | 43.2 | 21 | 23.6 | 29.6 | 22 | 18 | 9 |
| PPL12-04（5）（6）（7） | R1/2 | 15 | 42 | 44.3 | 19 | ||||||
| PPL1/4-01（5）（6）（7） | 1/4 | R1/8 | 8 | 25 | 27.3 | 12.5 | 16.9 | 19.9 | 12 | 5 | 4 |
| PPL1/4-02（5）（6）（7） | R1/4 | 11 | 28 | 28.2 | 14 | 5.5 | |||||
| PPL1/4-03（5）（6）（7） | R3/8 | 12 | 29.8 | 29.7 | 17 | 6.5 | |||||
| PPL3/8-02（5）（6）（7） | 3/8 | R1/4 | 11 | 36 | 38.7 | 17.5 | 20.4 | 26.4 | 17 | 12 | 7.5 |
| PPL3/8-03（5）（6）（7） | R3/8 | 12 | 37 | 39.4 | 13 | ||||||
| PPL1/2-03（5）（6）（7） | 1/2 | R3/8 | 12 | 39 | 43.2 | 21 | 23.4 | 29.9 | 22 | 17 | 9 |
| PPL1/2-04（5）（6）（7） | R1/2 | 15 | 42 | 44.3 | 19 |
- ※1.L寸法は、ねじ締付け後の参考寸法です。
- ※2.形式内の（5）につきましては、シールゴム材質を変更される場合のみ記号：-F（FKM）、記号：-HN（HNBR）をご記入ください。
（クリーン洗浄仕様を希望される場合は、FKMへの変更はできません。） - ※3.形式内の（6）につきましてはシールテープ仕様を希望される場合は記号：-TPをそれぞれご記入ください。
- ※4.形式内の（7）につきましては、クリーンルーム包装仕様を希望される場合は記号：-Cを、クリーン洗浄仕様を希望される場合は記号：-UCをご記入ください。
使用例
接続部着脱方法
1. チューブの着脱方法
（1）チューブの装着
チューブフィッティングPP（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。
2.ネジの締付方法
（1）ネジの締付け
ネジの締付けは、外径六角部をスパナで締めます。
締付ける際は、SUS304の場合、デジタルカタログ内の注意事項「8.本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を、PPの場合、個別注意事項「注意3」を参考に締付けてください。
商品特長詳細
- シールゴム材質の特殊仕様にも対応
- ネジ部はPPとSUS304の選択可能
- パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意
- 包装仕様は、通常包装とクリーンルーム包装から選択が可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
945円 ( 1,040円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 8日目 |
1,099円 ( 1,209円 ) | 6日目 |
977円 ( 1,075円 ) | 7日目 |
977円 ( 1,075円 ) | 7日目 |
942円 ( 1,036円 ) | 7日目 |
973円 ( 1,070円 ) | 在庫品1日目当日出荷可能 |
900円 ( 990円 ) | 7日目 |
877円 ( 965円 ) | 6日目 |
949円 ( 1,044円 ) | 7日目 |
900円 ( 990円 ) | 7日目 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 6日目 |
1,133円 ( 1,246円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 7日目 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
1,036円 ( 1,140円 ) | 8日目 |
1,166円 ( 1,283円 ) | 8日目 |
1,045円 ( 1,150円 ) | 14日目 |
1,155円 ( 1,271円 ) | 7日目 |
977円 ( 1,075円 ) | 7日目 |
1,098円 ( 1,208円 ) | 在庫品1日目当日出荷可能 |
956円 ( 1,052円 ) | 7日目 |
1,029円 ( 1,132円 ) | 6日目 |
1,057円 ( 1,163円 ) | 7日目 |
1,012円 ( 1,113円 ) | 7日目 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
1,001円 ( 1,101円 ) | 7日目 |
1,099円 ( 1,209円 ) | 6日目 |
1,152円 ( 1,267円 ) | 7日目 |
1,246円 ( 1,371円 ) | 7日目 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 7日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,152円 ( 1,267円 ) | 7日目 |
1,133円 ( 1,246円 ) | 8日目 |
1,192円 ( 1,311円 ) | 在庫品1日目当日出荷可能 |
1,045円 ( 1,150円 ) | 7日目 |
1,231円 ( 1,354円 ) | 8日目 |
1,161円 ( 1,277円 ) | 7日目 |
1,099円 ( 1,209円 ) | 7日目 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
1,152円 ( 1,267円 ) | 7日目 |
1,325円 ( 1,458円 ) | 13日目 |
1,346円 ( 1,481円 ) | 7日目 |
1,397円 ( 1,537円 ) | 7日目 |
1,295円 ( 1,425円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 8日目 |
1,288円 ( 1,417円 ) | 13日目 |
1,397円 ( 1,537円 ) | 13日目 |
1,365円 ( 1,502円 ) | 7日目 |
1,169円 ( 1,286円 ) | 7日目 |
1,204円 ( 1,324円 ) | 在庫品1日目当日出荷可能 |
1,344円 ( 1,478円 ) | 7日目 |
1,519円 ( 1,671円 ) | 9日目 |
1,596円 ( 1,756円 ) | 7日目 |
1,344円 ( 1,478円 ) | 7日目 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,344円 ( 1,478円 ) | 7日目 |
1,572円 ( 1,729円 ) | 6日目 |
詳細情報
基本情報
禁油仕様のクリーン環境用 チューブフィッティングPPタイプ エルボ。
【特長】
・本体素材はクリーン環境に適したPP樹脂を採用したワンタッチ継手。
・樹脂本体色はクリアで流体の確認が可能。
・接液部に金属の露出なし。
【用途】
・半導体製造プロセス向け機器。
・太陽電池・二次電池製造プロセス向け機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
- 仕様変更に伴い、フッ素材質シールゴムの外観色が変更となります。
（現行）グリーン → （変更後）ブラック
※外観色のみ変更となり、性能に変更はございません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
