サプライジョイント SLBシリーズ エルボ
- 通常単価(税別)
- 334円～424円
- 税込単価
- 367円～466円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・配管用鋼管と同内径、同流量でも配管スペースは半分ですむ・44タイプ83機種と種類も豊富、自由...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

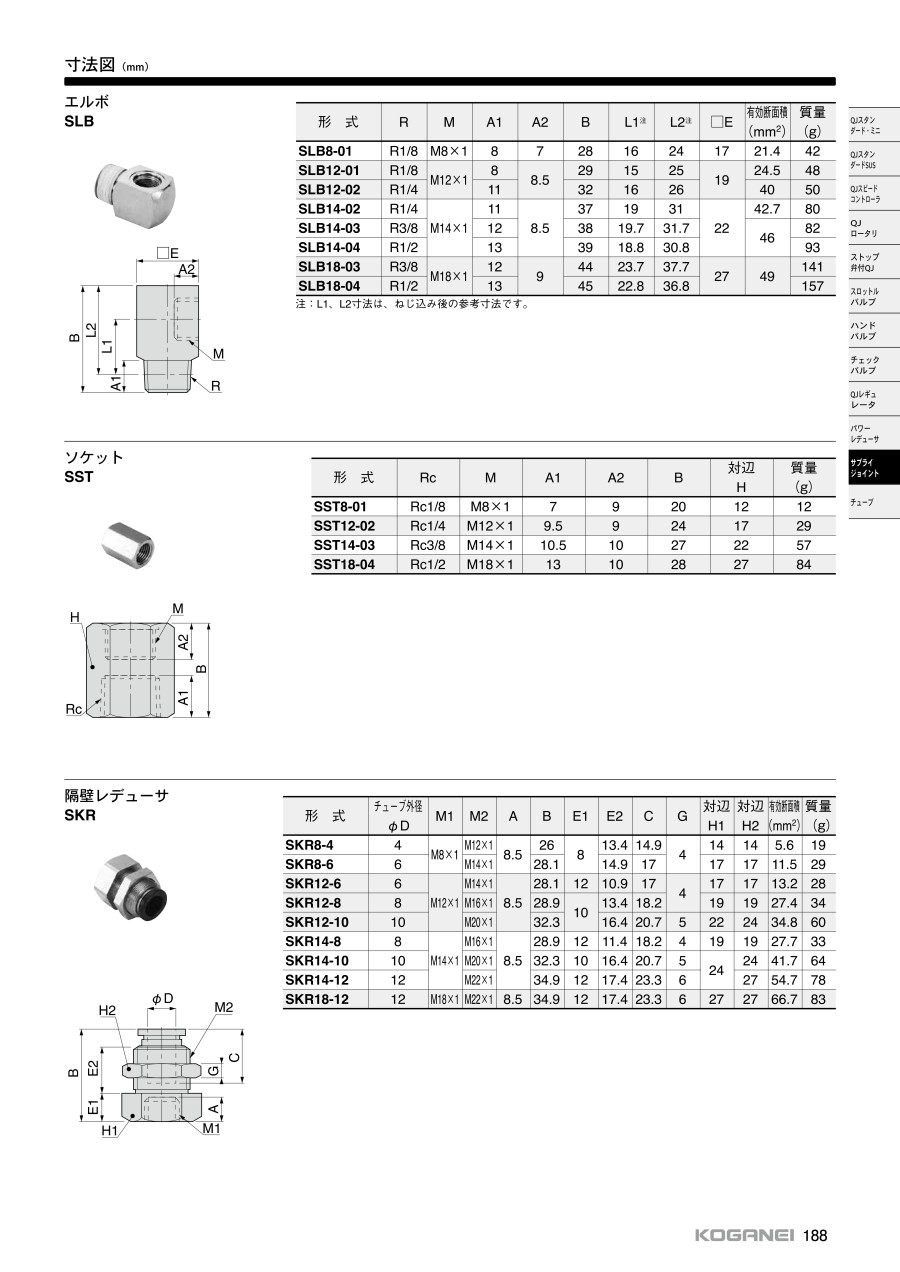

寸法図
製品仕様
外観
規格表
| 型番 | R | M | A1 | A2 | B | L1 | L2 | □E | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| SLB8-01 | R1/8 | M8×1 | 8 | 7 | 28 | 16 | 24 | 17 | 21.4 | 42 |
| SLB12-01 | R1/8 | M12×1 | 8 | 8.5 | 29 | 15 | 25 | 19 | 24.5 | 48 |
| SLB12-02 | R1/4 | 11 | 32 | 16 | 26 | 40 | 50 | |||
| SLB14-02 | R1/4 | M14×1 | 11 | 8.5 | 37 | 19 | 31 | 22 | 42.7 | 80 |
| SLB14-03 | R3/8 | 12 | 38 | 19.7 | 31.7 | 46 | 82 | |||
| SLB14-04 | R1/2 | 13 | 39 | 18.8 | 30.8 | 93 | ||||
| SLB18-03 | R3/8 | M18×1 | 12 | 9 | 44 | 23.7 | 37.7 | 27 | 49 | 141 |
開発秘話
サプライジョイントは配管の省スペース、様々な組合わせに対応できる様に商品開発を致しました。
詳細情報
基本情報
【特長】
・配管用鋼管と同内径、同流量でも配管スペースは半分ですむ
・44タイプ83機種と種類も豊富、自由な組合せができる
・耐錆性に優れたニッケルめっきが標準仕様
【用途】
・空気圧鋼管配管に最適
・空気圧配管の分岐に最適
商品担当おすすめ
サプライジョイント SLBシリーズ エルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qクイック継手用のチューブは何を使用すれば良いですか？
A
コガネイ販売のウレタンチューブを使用下さい。
