クイック継手 ハイロータリタイプ おねじ-おねじ TBRHシリーズ
- 通常単価(税別)
- 7,831円～10,052円
- 税込単価
- 8,614円～11,057円
【特長】・揺動・回転部に最適、スムーズな動作のベアリング内蔵タイプ。・ハイロータリタイプ（高速回転用）...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
| 適用チューブサイズ | R1/8、R1/4 | R3/8、R1/2 |
|---|---|---|
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa | |
| 使用温度範囲 | 0～+60℃ | |
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ | |
| 許容回転数 rpm | 1,200 | 990 |
| 開放リング色 | - | |
内部構造と主要部材質
ロック爪（ステンレス）、開放リング（ポリアセタール）、チューブ、ガイドリング（黄銅、無電解ニッケルめっき）、弾性体スリーブ（NBR）、ボールベアリング、Oリング（フッ素ゴム）、シーロック加工、シャフト（ステンレス）、金属本体（黄銅、無電解ニッケルめっき）、樹脂本体（ポリブチレンテレフタレート）、チューブエンド

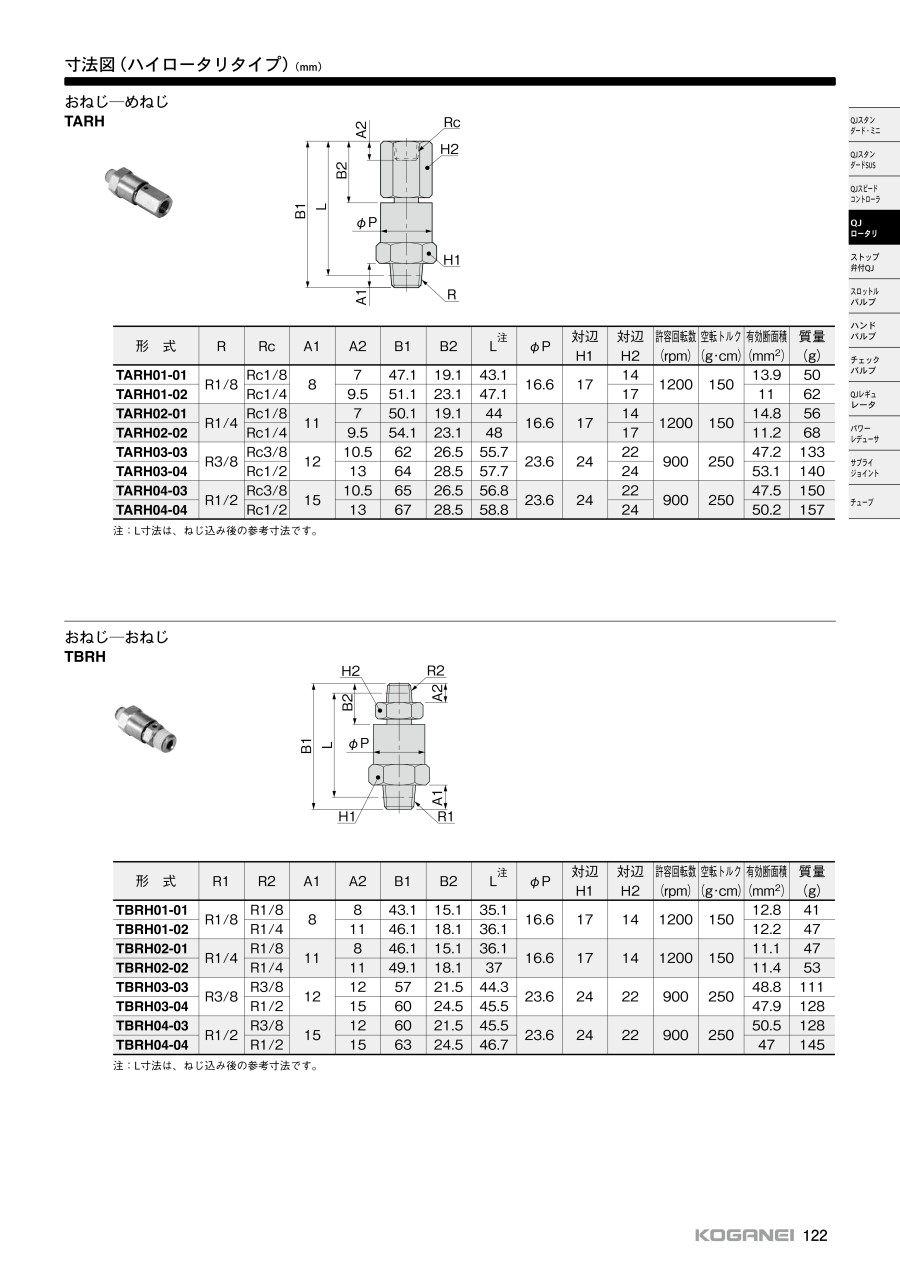

規格表
| 型番 | R1 | R2 | A1 | A2 | B1 | B2 | L注 | φP | 対辺 H1 | 対辺 H2 | 許容回転数 （rpm） | 空転トルク （g・cm） | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TBRH01-01 | R1/8 | R1/8 | 8 | 8 | 43.1 | 15.1 | 35.1 | 16.6 | 17 | 14 | 1200 | 150 | 12.8 | 41 |
| TBRH01-02 | R1/4 | 11 | 46.1 | 18.1 | 36.1 | 12.2 | 47 | |||||||
| TBRH02-01 | R1/4 | R1/8 | 11 | 8 | 46.1 | 15.1 | 36.1 | 16.6 | 17 | 14 | 1200 | 150 | 11.1 | 47 |
| TBRH02-02 | R1/4 | 11 | 49.1 | 18.1 | 37 | 11.4 | 53 | |||||||
| TBRH03-03 | R3/8 | R3/8 | 12 | 12 | 57 | 21.5 | 44.3 | 23.6 | 24 | 22 | 900 | 250 | 48.8 | 111 |
| TBRH03-04 | R1/2 | 15 | 60 | 24.5 | 45.5 | 47.9 | 128 | |||||||
| TBRH04-03 | R1/2 | R3/8 | 15 | 12 | 60 | 21.5 | 45.5 | 23.6 | 24 | 22 | 900 | 250 | 50.5 | 128 |
| TBRH04-04 | R1/2 | 15 | 63 | 24.5 | 46.7 | 47 | 145 |
注：L寸法は、ねじ込み後の参考寸法です。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
【特長】
・揺動・回転部に最適、スムーズな動作のベアリング内蔵タイプ。
・ハイロータリタイプ（高速回転用）は2連のベアリングを使用。
・さらにラジアル荷重の負荷を低減させ、よりスムーズな回転を可能。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
