クイック継手ロータリタイプ スタンダードタイプ ストレート
- 通常単価(税別)
- 1,799円～3,480円
- 税込単価
- 1,979円～3,828円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・揺動・回転部に最適、スムーズな動作のベアリング内蔵タイプ【用途】・あらゆる業界の空気圧機器や...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

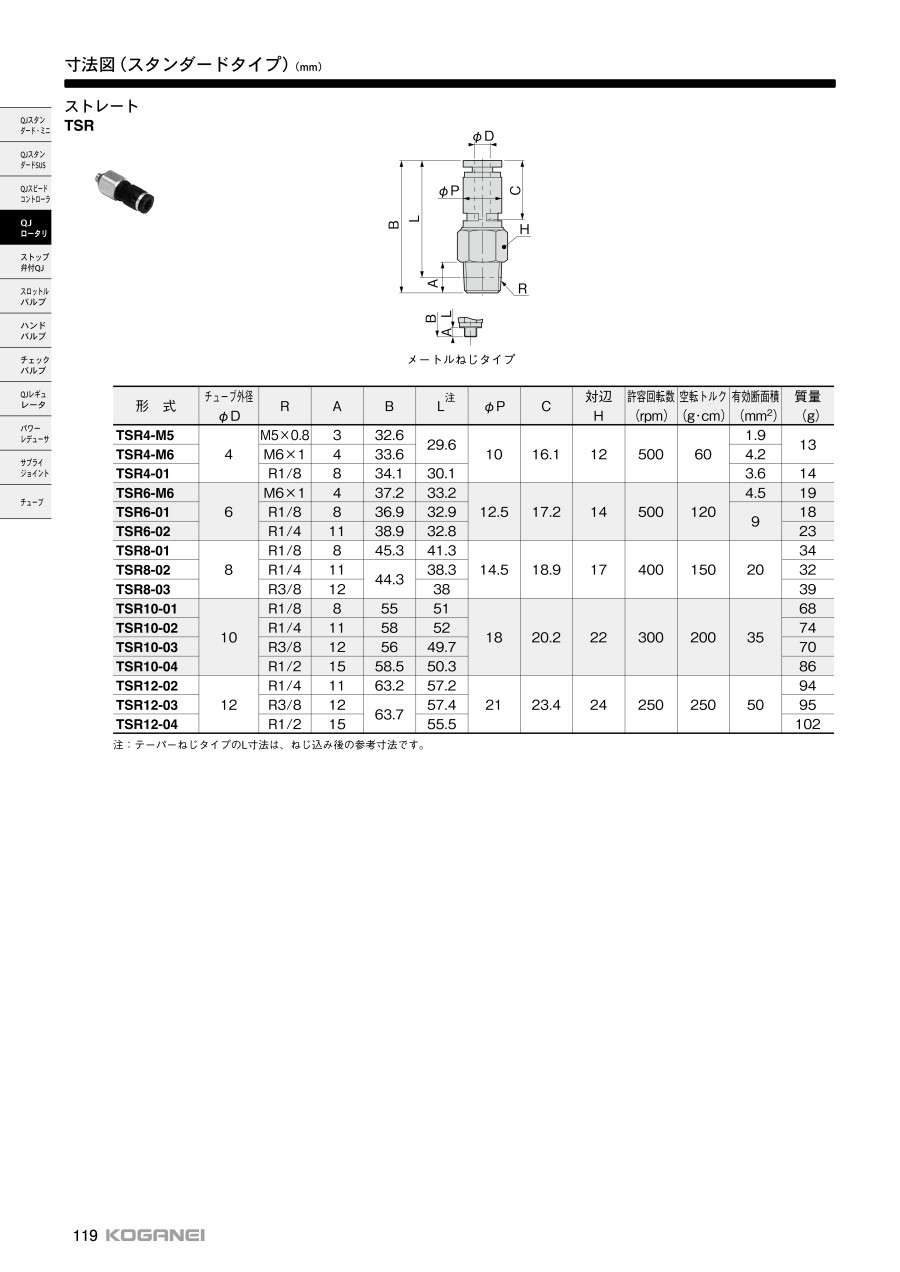

外形図
寸法図
製品仕様
外観
| 形式 | TSR・TLR | ||||
|---|---|---|---|---|---|
| 適用チューブサイズ | φ4 | φ6 | φ8 | φ10 | φ12 |
| 使用流体 | 空気 | ||||
| 最高使用圧力 | 0.9MPa | ||||
| 使用真空圧力 | -100kPa | ||||
| 使用温度範囲 | 0～+60℃ | ||||
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ | ||||
| 許容回転数 rpm | 500 | 400 | 300 | 250 | |
| 開放リング色 | 黒色 | ||||
| 販売単位 | 1個 | ||||
規格表
| 型番 | チューブ外径 φD | R | A | B | L注 | φP | C | 対辺 H | 許容回転数 （rpm） | 空転トルク （g・cm） | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSR4-M5 | 4 | M5×0.8 | 3 | 32.6 | 29.6 | 10 | 16.1 | 12 | 500 | 60 | 1.9 | 13 |
| TSR4-M6 | M6×1 | 4 | 33.6 | 4.2 | ||||||||
| TSR4-01 | R1/8 | 8 | 34.1 | 30.1 | 3.6 | 14 | ||||||
| TSR6-M6 | 6 | M6×1 | 4 | 37.2 | 33.2 | 12.5 | 17.2 | 14 | 500 | 120 | 4.5 | 19 |
| TSR6-01 | R1/8 | 8 | 36.9 | 32.9 | 9 | 18 | ||||||
| TSR6-02 | R1/4 | 11 | 38.9 | 32.8 | 23 | |||||||
| TSR8-01 | 8 | R1/8 | 8 | 45.3 | 41.3 | 14.5 | 18.9 | 17 | 400 | 150 | 20 | 34 |
| TSR8-02 | R1/4 | 11 | 44.3 | 38.3 | 32 | |||||||
| TSR8-03 | R3/8 | 12 | 38 | 39 | ||||||||
| TSR10-01 | 10 | R1/8 | 8 | 55 | 51 | 18 | 20.2 | 22 | 300 | 200 | 35 | 68 |
| TSR10-02 | R1/4 | 11 | 58 | 52 | 74 | |||||||
| TSR10-03 | R3/8 | 12 | 56 | 49.7 | 70 | |||||||
| TSR12-02 | 12 | R1/4 | 11 | 63.2 | 57.2 | 21 | 23.4 | 24 | 250 | 250 | 50 | 94 |
| TSR12-03 | R3/8 | 12 | 63.7 | 57.4 | 95 | |||||||
| TSR12-04 | R1/2 | 15 | 55.5 | 102 |
注：テーパーねじタイプのL寸法は、ねじ込み後の参考寸法。
商品特長詳細
ハイロータリータイプ（高速回転用）は2連のベアリング使用。さらにラジアル荷重の負荷を低減させ、よりスムーズな回転を可能にしている。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
【特長】
・揺動・回転部に最適、スムーズな動作のベアリング内蔵タイプ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
クイック継手ロータリタイプ スタンダードタイプ ストレートのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q激しく動く場合のチューブは何が良いですか。
A
ウレタンチューブの併用を推奨します。
