クイック継手スタンダード ステンレスSUS304仕様 違径2重ワイ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
SUS304-UWD6-4の仕様・寸法情報
商品情報
外形図
寸法図
製品仕様
外観
| 使用流体 | 空気、その他薬品等（条件有注） |
|---|---|
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+60℃ |
| 推奨チューブ | ナイロンチューブ・ウレタンチューブ |
注：使用流体が薬品の場合は、必ず最寄りのコガネイ社営業所までお問合せください。
内部構造と主要部材質（樹脂本体（ポリブチレンテレフタレート）、チューブエンド、ロック爪（ステンレス）、開放リング（ガラス入りPBT）、チューブ、ガイドリンク（SUS304）、弾性体スリーブ（フッ素ゴム）、Oリング（フッ素ゴム）、金属本体（SUS304）、シーロック加工※メートルねじ用ガスケット材質：SUS316+FKM）

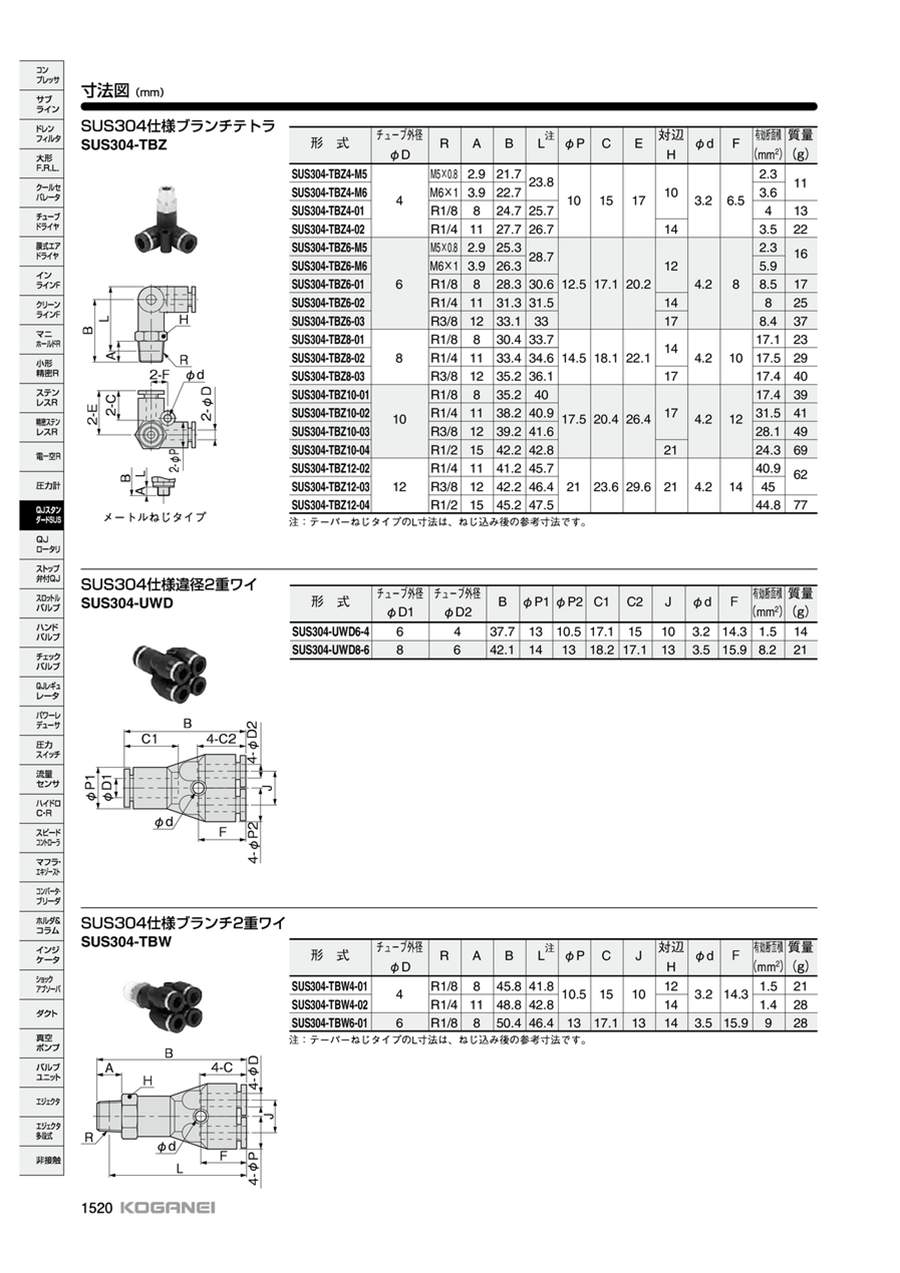

規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP1 | φP2 | C1 | C2 | J | φd | F | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS304-UWD6-4 | 6 | 4 | 37.7 | 13 | 10.5 | 17.1 | 15 | 10 | 3.2 | 14.3 | 1.5 | 14 |
| SUS304-UWD8-6 | 8 | 6 | 42.1 | 14 | 13 | 18.2 | 17.1 | 13 | 3.5 | 15.9 | 8.2 | 21 |
使用例
腐蝕しやすい雰囲気内で使用する場合に適している。
商品特長詳細
SUS304継手の識別方法：ガイドリンクV溝（あり）、ねじ本体六角部平溝（あり）、開放リング色（紺色）
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様 違径2重ワイタイプの継手。
【特長】
・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。
・ステンレスは、SUS304を使用しており、シール剤には、フッ素ゴムを使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
