クイック継手スタンダードステンレスSUS304仕様ブランチエルボワイ

カタログ

通常単価(税別): 3,449円

税込単価: 3,794円

通常出荷日：3日目

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様ブランチエルボワイタイプの継...

よく一緒に見られています

通常出荷日：3 日目

SUS304-TBLY6-03

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

SUS304-TBLY6-03の仕様・寸法情報

本体材質

標準(PBT)

ねじ部材質

[SUS303・SUS304] SUS304

シール材材質

フッ素ゴム

周囲温度(℃)

0～60

使用流体

空気 / 薬品・溶剤

継手種類

ねじ取付分岐

ブランチエルボ

種類

ワンタッチ継手

適用チューブ外径1(φ)

ねじの呼び M

R3/8

本体色

黒

対応継手タイプ

スタンダード

推奨チューブ

ナイロンチューブ・ウレタンチューブ

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

上面図

側面図

ねじ部（メートルねじタイプ）

製品仕様

豊富な形状とサイズで小形から中・大形まで対応。ワンタッチでスピーディーに接続可能。強度が必要な場合や薬品の雰囲気内で使用する場合に最適。条件により薬品を流すことも可能（要問い合わせ）。

使用流体空気
最高使用圧力 0.9MPa
使用真空圧力 -100kPa
使用温度範囲 0～+60℃
推奨チューブナイロンチューブ・ウレタンチューブ

内部構造と主要部材質

樹脂本体ポリブチレンテレフタレート
金属本体・ガイドリング SUS304
ロック爪ステンレス
開放リングガラス入りPBT
Oリング・弾性体スリーブフッ素ゴム

規格表

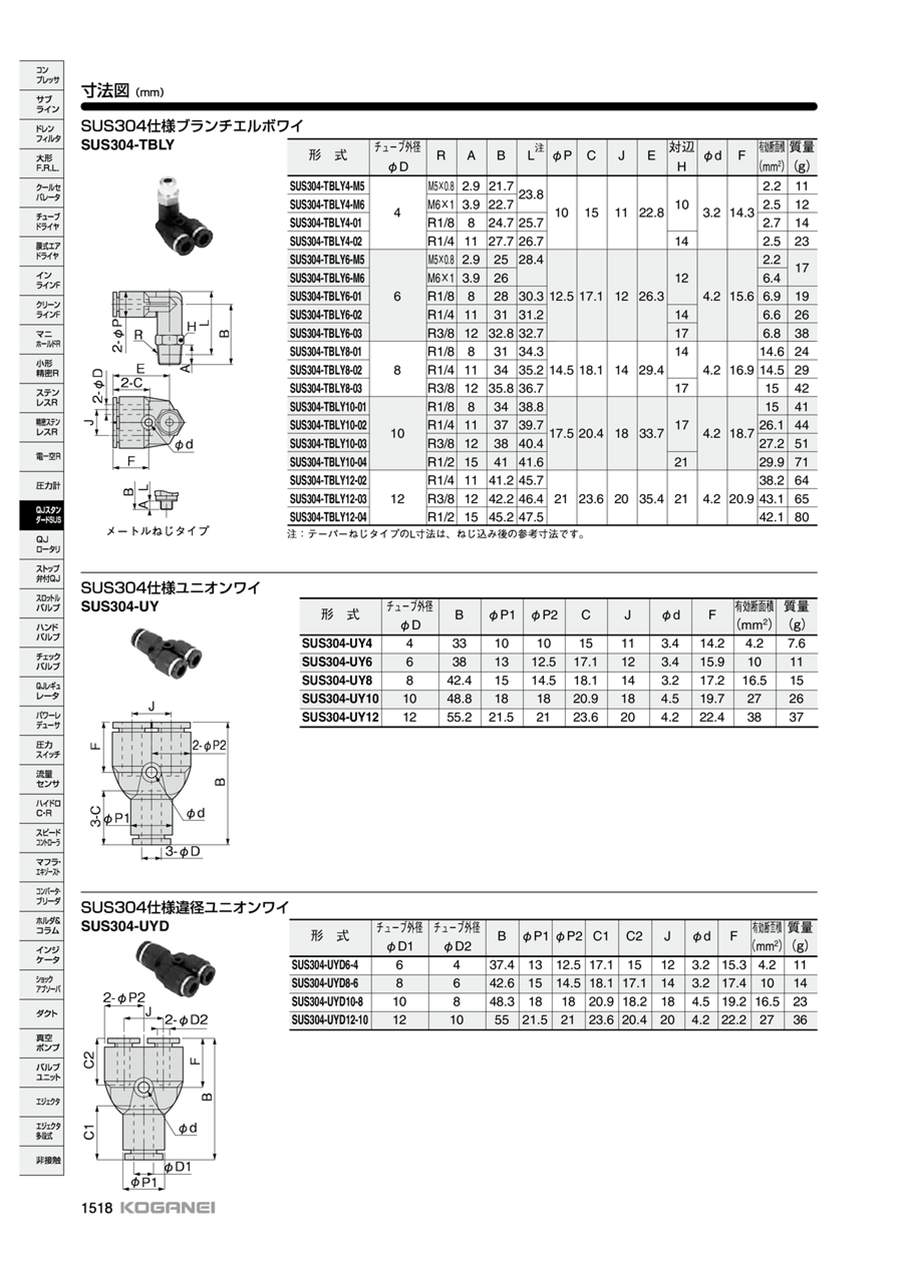

型番	チューブ外径 φD	R	A	B	L	φP	C	J	E	対辺 H	φd	F	T	有効断面積（mm²）	質量（g）
SUS304-TBLY6-02	6	R1/4	11	31	31.2	12.5	17.1	12	26.3	14	4.2	15.6	12.5	6.6	26
SUS304-TBLY8-02	8	R1/4	11	34	35.2	14.5	18.1	14	29.4	14	4.2	16.9	14.5	14.5	29
SUS304-TBLY8-03	8	R3/8	12	35.8	36.7	14.5	18.1	14	29.4	17	4.2	16.9	14.5	15	42

商品特長詳細

豊富な形状とサイズで小形から中・大形まで対応。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

SUS304-TBLY6-03

適用チューブ外径1

(φ)

ねじの呼び M

最小発注数量

R3/8

1個

通常単価(税別) (税込単価)	通常出荷日

3,449円

( 3,794円 )

3日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS304仕様ブランチエルボワイタイプの継手。
【特長】
・強度が必要な場合、薬品の雰囲気内で使用する場合に最適。
・ステンレスは、SUS304を使用しており、シール剤には、フッ素ゴムを使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダードステンレスSUS304仕様ブランチエルボワイの型番SUS304-TBLY6-03のページです。型番SUS304-TBLY6-03に関する仕様情報を記載しております。

クイック継手スタンダードステンレスSUS304仕様ブランチエルボワイのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力を教えて下さい。

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。

Qチューブ径はあっているのですが継手から抜ける場合があります。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
