コガネイ

クイック継手スタンダード UTDシリーズ違径ユニオンティー【10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 4,319円～5,958円

税込単価: 4,751円～6,554円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能な違径ユニオンティータイプの継手...

本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ユニオン違径
ユニオン違径
違径ユニオンティー
種類
ワンタッチ継手
本体色
黒
NCU仕様
なし
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

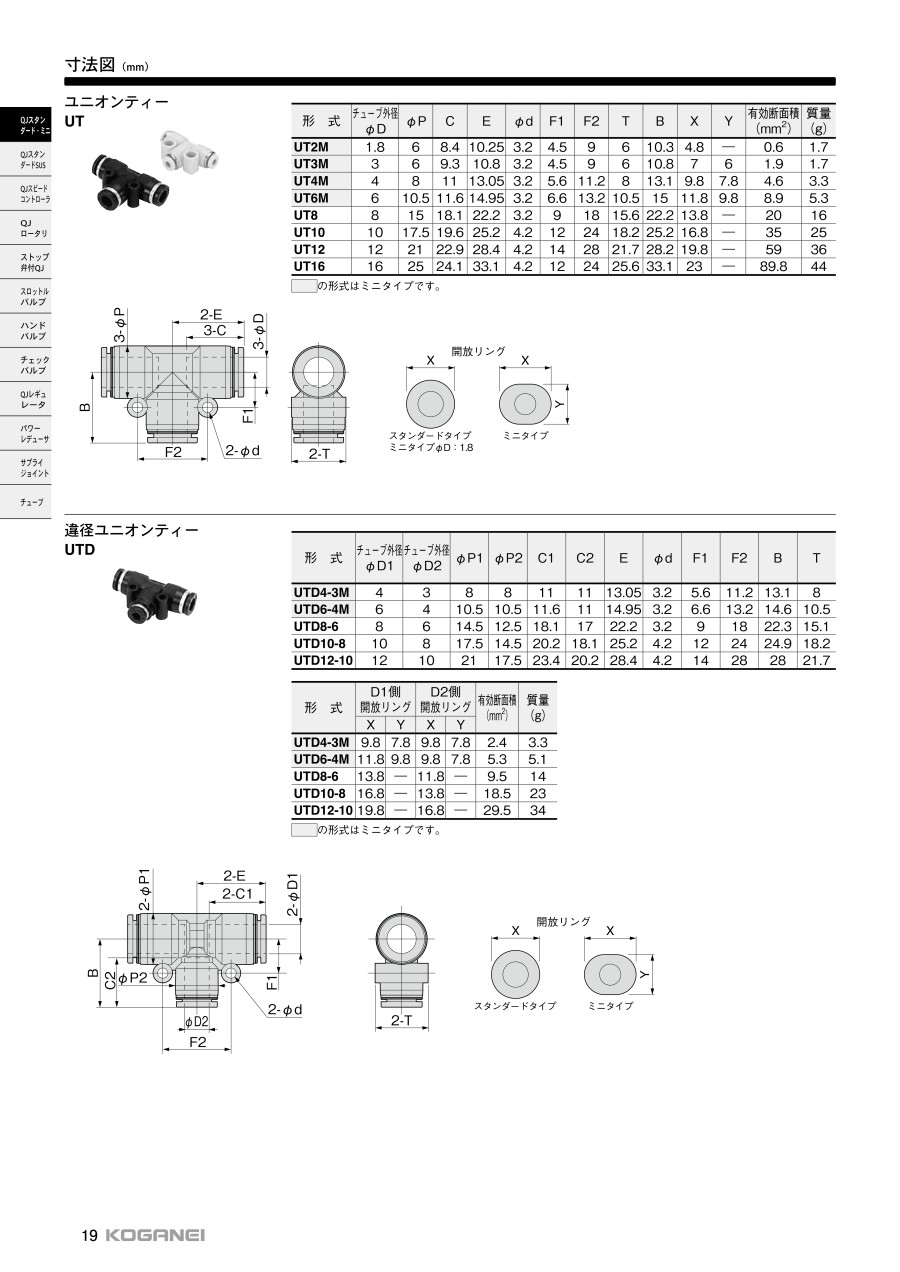

外形図

寸法図A

寸法図B

製品仕様

外観

規格表

型番	チューブ外径 φD1	チューブ外径 φD2	φP1	φP2	C1	C2	E	φd	F1	F2	B	T	有効断面積（mm²）	質量（g）
UTD8-6	8	6	14.5	12.5	18.1	17	22.2	3.2	9	18	22.3	15.1	9.5	14
UTD10-8	10	8	17.5	14.5	20.2	18.1	25.2	4.2	12	24	24.9	18.2	18.5	23
UTD12-10	12	10	21	17.5	23.4	20.2	28.4	4.2	14	28	28	21.7	29.5	34

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

UTD8-6

UTD10-8

UTD12-10

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

禁油仕様

最小発注数量

8	6	なし	1パック 10個入り
10	8	なし	1パック 10個入り
12	10	なし	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

4,319円 ( 4,751円 )	3日目
4,505円 ( 4,956円 )	5日目
5,958円 ( 6,554円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能な違径ユニオンティータイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

【発注単位数量についてのご案内】発注単位数量は10個単位となります。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダード UTDシリーズ違径ユニオンティーのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力は？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。

Qチューブ径はあっているのですが継手から抜ける場合がある。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
