クイック継手スタンダード SLYシリーズ スイングエルボワイ【10個入り】
- 通常単価(税別)
- 4,454円～6,674円
- 税込単価
- 4,899円～7,341円
通常出荷日：3日目～8日目
ワンタッチでスピーディーにチューブの脱着が可能なスイングエルボワイタイプの継手。【特長】・ナイロンチュ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

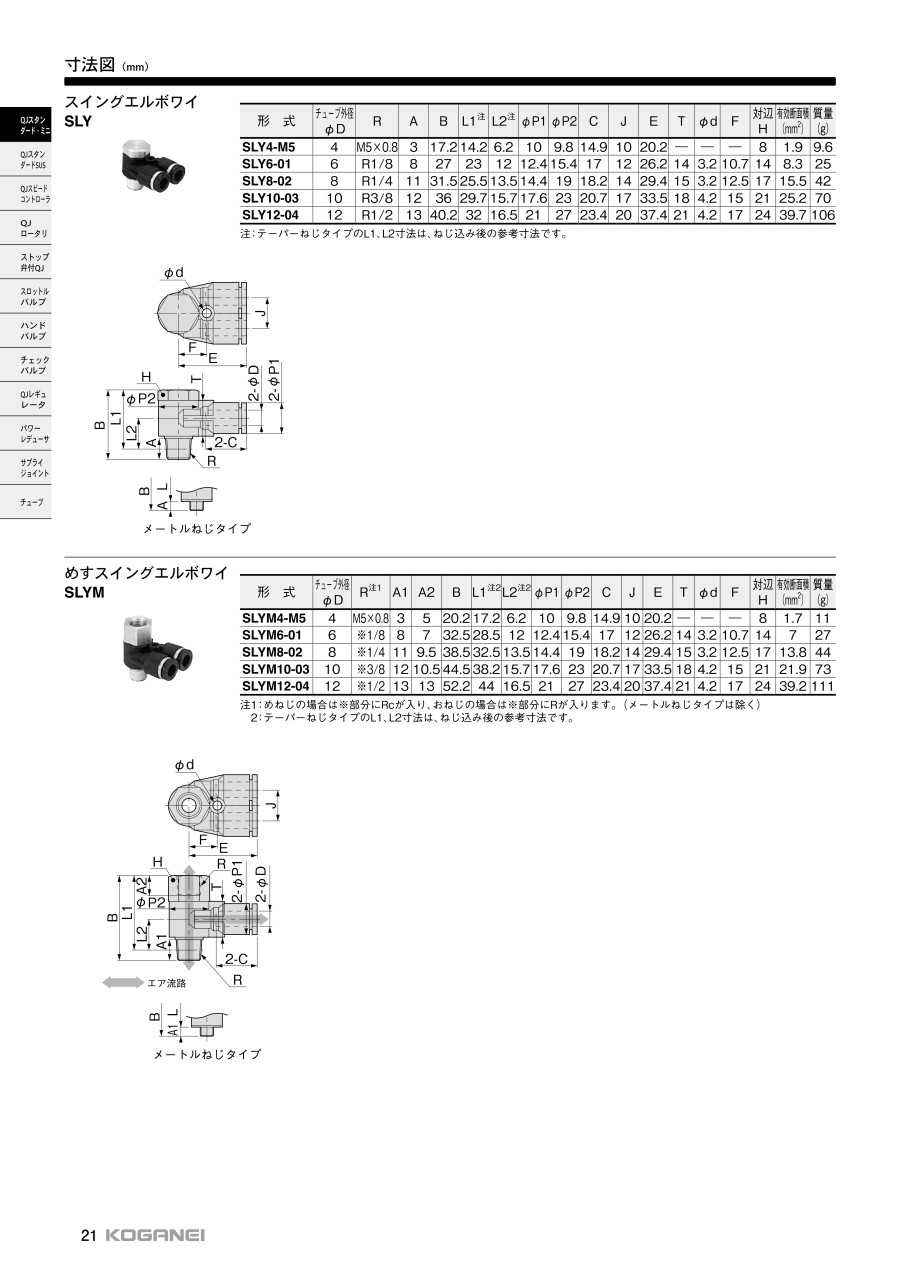

寸法図
メートルねじタイプ
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B | L1 | L2 | φP1 | φP2 | C | J | E | φd | F | 対辺 H | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLY4-M5 | 4 | M5×0.8 | 3 | 17.2 | 14.2 | 6.2 | 10 | 9.8 | 14.9 | 10 | 20.2 | - | - | 8 | 1.9 | 9.6 |
| SLY6-01 | 6 | R1/8 | 8 | 27 | 23 | 12 | 12.4 | 15.4 | 17 | 12 | 26.2 | 3.5 | 10.7 | 14 | 8.3 | 25 |
| SLY8-02 | 8 | R1/4 | 11 | 31.5 | 25.5 | 13.5 | 14.4 | 19 | 18.2 | 14 | 29.1 | 3.2 | 12.5 | 17 | 15.5 | 42 |
| SLY10-03 | 10 | R3/8 | 12 | 36 | 29.7 | 15.7 | 17.6 | 23 | 20.7 | 17 | 33.5 | 4.2 | 15 | 21 | 25.2 | 70 |
| SLY12-04 | 12 | R1/2 | 13 | 40.2 | 32 | 16.5 | 21 | 27 | 23.4 | 20 | 37.4 | 4.2 | 17 | 24 | 39.7 | 106 |
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なスイングエルボワイタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
クイック継手スタンダード SLYシリーズ スイングエルボワイのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力はどの程度ですか。
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がありますが、なぜでしょうか。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
