ニュージョイント ミニタイプ GWJP -Bシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
GWJP3-Bの仕様・寸法情報
商品仕様

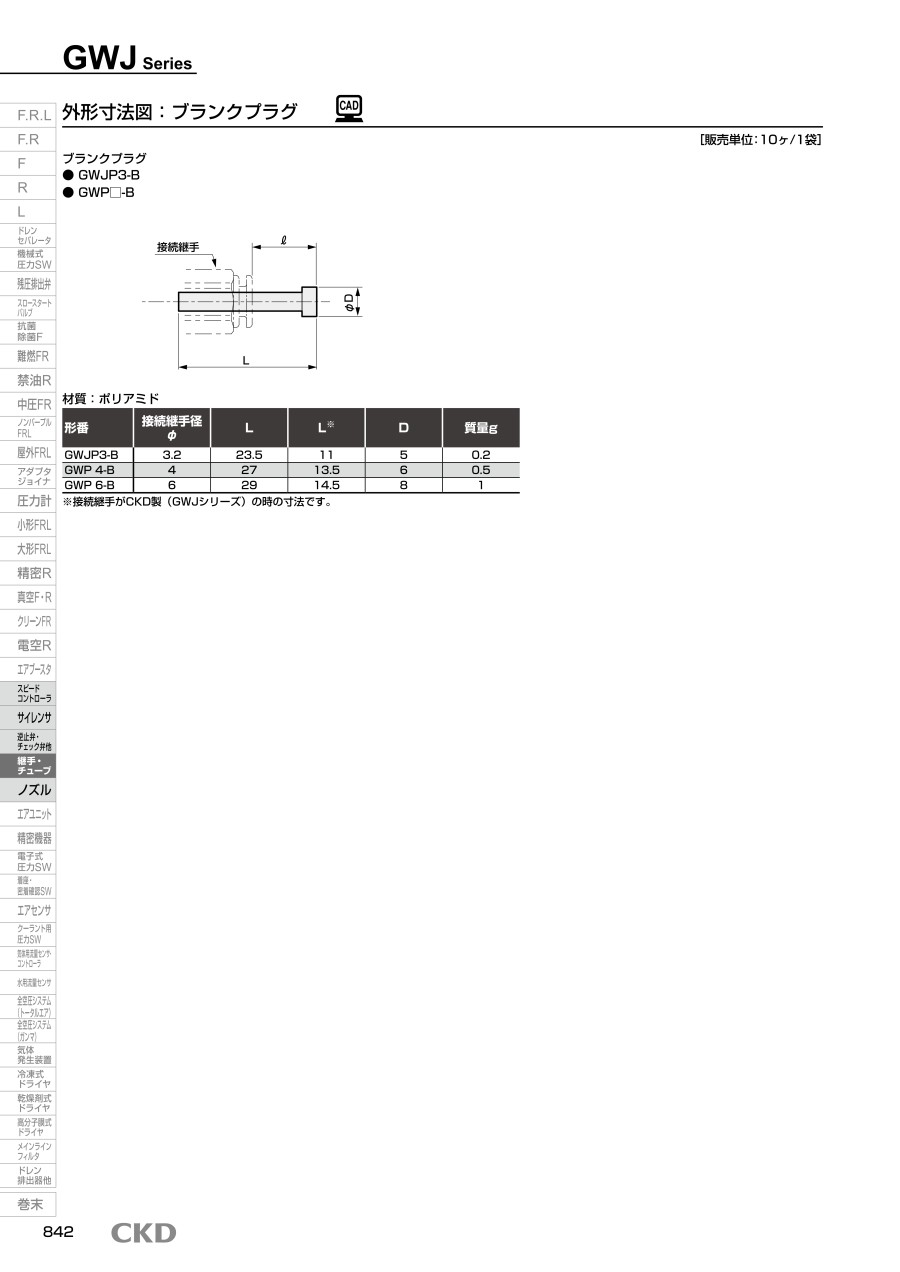

ニュージョイント ミニタイプ GWJP3-Bの外観・外形図
外観
外形図
（単位：mm）
| 形番 | 接続継手径 φ | L | L※ | D | 質量g |
|---|---|---|---|---|---|
| GWJP3-B | 3.2 | 23.5 | 11 | 5 | 0.2 |
- ※ 接続継手がCKD製（GWJシリーズ）の時の寸法です。
ニュージョイント ミニタイプ GWJP3-Bの仕様
材質：ポリアミド
| 項目 | GWJ |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 Mpa | 1.0 |
| 周囲温度 ℃ | -10～60（但し凍結なきこと） |
| 使用チューブ | ソフトナイロンチューブ（形番F-1532、F-1504、F-1506） ウレタンチューブ（形番U-9532、U-9504、U-9506、NU-04、NU-06） |
GWJシリーズの形番表示方法
形番表示方法
開発秘話
現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。
構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造にしました。
詳細情報
基本情報
空気圧配管用ワンタッチ継手ブランクプラグ。
【特長】
・配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
・省スペース対応のコンパクトサイズ。
・快適な作業環境にフィットしたホワイトボディ。
・GWシリーズはボディ及びプッシュリングに難燃性樹脂（UL94規格V-0相当）を採用。
【用途】
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ブランチエルボユニオンとして使用可能。
