ＣＫＤ

ＣＫＤ

ニュージョイント GWCR -0シリーズ

ニュージョイント GWCR -0シリーズ
  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常単価(税別)
613円 ～ 876円
税込価格
674円 ～ 964円

空気圧配管用ワンタッチ継手クロス形。【特長】・配管スペースの大幅な縮小を実現し...

詳細情報を確認する

(i)ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

型番

未確定3件の候補があります。

Loading...

商品仕様

ニュージョイント GWCR□-0シリーズの外形図

ニュージョイント GWCR□-0シリーズ:関連画像

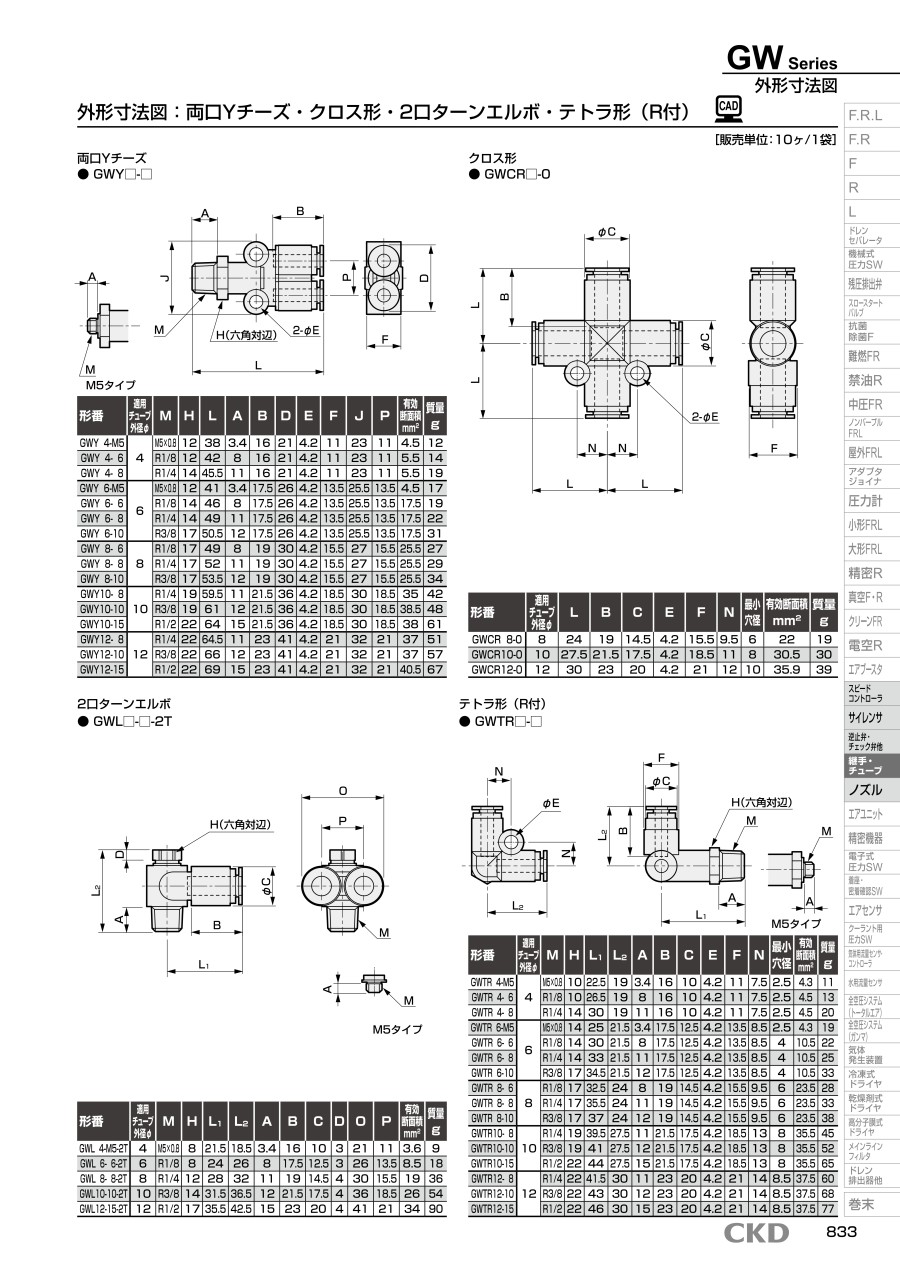

外形図



（単位：mm）



形番適用チューブ外径φLBCEFN最小穴径有効断面積mm2質量g
GWCR8-08241914.54.215.59.562219
GWCR10-01027.521.517.54.218.511830.530
GWCR12-0123023204.221121035.939

ニュージョイント GWCR□-0シリーズの仕様

項目GW
使用流体圧縮空気
最高使用圧力 MPa1.0
負圧 KPa-100 注1
周囲温度 ℃-10～60（但し凍結なきこと）
使用チューブソフトナイロンチューブ（F-15**）
ウレタンチューブ（U-95**,NU-**）

注1：ウレタンチューブを用いて真空圧で使用の際はインサートリングの併用をしてください。

内部構造・部品リスト

ニュージョイント GWCR□-0シリーズ:関連画像

内部構造図

品番部品名称材質
1本体ポリブチレンテレフタレート（難燃性樹脂※2）
2パッキンニトリルゴム
3チャックホルダーポリエーテルイミド
4チャックステンレス
5プッシュリング ※1ポリブチレンテレフタレート（難燃性樹脂※2）
6アウターリング黄銅（無電解ニッケルメッキ処理）
7打込ニップル黄銅（無電解ニッケルメッキ処理）

※1：プッシュリングの色は、標準：白、オゾン対応仕様P11：青色、クリーン仕様P70：ピンク、P74：橙色、P80：水色になります。（難燃剤の添加により、淡い色合いになります。）
※2：UL94規格V-0相当。

開発秘話



現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造にしました。

型番リスト

表示件数:
  1. 1
型番
適用チューブ外径1(φ)
使用用途
パッキン
オプション
クリーン仕様
材質制限
耐オゾン仕様
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

GWCR8-0

8
-
標準(NBR)
なし
クリーン仕様なし
材質制限なし
なし
401-4162

10個

613円( 674円 )

-

10
-
標準(NBR)
なし
クリーン仕様なし
材質制限なし
なし
401-4146

1個

696円( 766円 )

在庫品1日目

当日出荷可能

12
-
標準(NBR)
なし
クリーン仕様なし
材質制限なし
なし
401-4154

10個

876円( 964円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

空気圧配管用ワンタッチ継手クロス形。
【特長】
・配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
・省スペース対応のコンパクトサイズ。
・チューブ挿入シールには、V型形状パッキンを使用。
・なめらかな挿入と確実なシールを実現している。
・快適な作業環境にフィットしたホワイトボディ、黄銅部は無電解ニッケルメッキを採用。
・GWシリーズはボディ及びプッシュリングに難燃性樹脂（UL94規格V-0相当）を採用。
【用途】
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ブランチエルボユニオンとして使用可能。

(i)ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
■CKD商品選定ページはこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ニュージョイント GWCR -0シリーズ

ニュージョイント GWCR -0シリーズ

    ニュージョイント GWS□-0シリーズ

    ニュージョイント GWS□-0シリーズ

      ニュージョイント GWL□-0シリーズ

      ニュージョイント GWL□-0シリーズ

        ニュージョイント GWT□-0シリーズ

        ニュージョイント GWT□-0シリーズ

          ニュージョイント GWFY□-0シリーズ

          ニュージョイント GWFY□-0シリーズ

            ニュージョイント GWS□-0-Xシリーズ

            ニュージョイント GWS□-0-Xシリーズ

              ニュージョイント ミニタイプ GWJT -0シリーズ

              ニュージョイント ミニタイプ GWJT -0シリーズ

                ニュージョイント GWTR□-0シリーズ テトラ形（R付）

                ニュージョイント GWTR□-0シリーズ テトラ形（R付）

                  エアファイバ用ワンタッチ継手 PG-S2-0シリーズ

                  エアファイバ用ワンタッチ継手 PG-S2-0シリーズ

                    エアファイバ用ワンタッチ継手 PG-S2-0-Xシリーズ

                    エアファイバ用ワンタッチ継手 PG-S2-0-Xシリーズ

                      難燃性（UL-94規格V-0相当） FRワンタッチ管継手 KR-W2シリーズ エルボ KRL-W2

                      難燃性（UL-94規格V-0相当） FRワンタッチ管継手 KR-W2シリーズ エルボ KRL-W2

                        難燃性（UL-94規格V-0相当） FRワンタッチ管継手 KR-W2シリーズ チーズ KRT-W2

                        難燃性（UL-94規格V-0相当） FRワンタッチ管継手 KR-W2シリーズ チーズ KRT-W2

                          ジュンロンワンタッチ継手Mシリーズ（一般配管用）ユニオン

                          ジュンロンワンタッチ継手Mシリーズ（一般配管用）ユニオン
                            メーカー ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ SMC SMC 潤工社
                            通常価格 613円～ 240円～ 228円～ 288円～ 310円～ 300円～ 328円 336円～ 588円 1,008円 356円～ 438円～ 363円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ継手 ワンタッチ ワンタッチ ワンタッチ継手
                            継手種類 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径 ユニオン 同径
                            使用流体 空気 空気 空気 空気 空気 空気 空気 空気 空気 空気 水 / 空気 水 / 空気 水 / 空気
                            本体 難燃性樹脂(UL94 V-0相当) 難燃性樹脂(UL94 V-0相当) 難燃性樹脂(UL94 V-0相当) 難燃性樹脂(UL94 V-0相当) 難燃性樹脂(UL94 V-0相当) 黄銅(無電解ニッケルメッキ) ポリブチレンテレフタレート 難燃性樹脂(UL94 V-0相当) PP樹脂 黄銅(無電解ニッケルメッキ) 難燃性PBT(Ul94 V-0相当) 難燃性PBT(Ul94 V-0相当) PBT
                            ユニオン 同径 クロス形 ストレート エルボ チーズ FY形 バルクヘッド チーズ テトラ形 ストレート バルクヘッド エルボ チーズ ユニオン

                            ニュージョイント GWCR -0シリーズのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            生産設備付帯配管に対する継手として使用
                            評価 5.0満足度：5.02020/04/28
                            生産設備（空圧機器）付帯配管に対する継手として使用しています。設備保全に際し、既存品（型番：GWCR10-0）の経年劣化に伴うリプレースを検討した際、現在迄の利用実績に於ける種々の要素（性能、使い勝手、耐久性）に満足度が高い商品であった事を鑑み、同商品を踏襲し置換利用しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 継手にチューブを接続する際の注意点はなんですか？
                            A
                            チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。
                            Q ワンタッチ継手を真空時の注意点はなんですか？
                            A
                            正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
