ＴＡＩＹＯ(太陽鉄工)

ショックアブソーバ W-A2M27シリーズ

カタログ

通常単価(税別): 30,578円～32,630円

税込単価: 33,636円～35,893円

通常出荷日：29日目

小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。【特長】・吸収エネルギ調...

よく一緒に見られています

ＴＡＩＹＯ(太陽鉄工)

通常出荷日：4 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準形

キャップ付

製品仕様

形式		W-A2M27N025SD （標準形）	W-A2M27S025SD-C （キャップ付）
吸収エネルギ範囲 J		15.7～79.4
ストローク mm		25
相当（等価）質量範囲 kg		450
毎分最大エネルギ容量 J/min^（注1）		539
衝突速度範囲 m/s		2以下
最大抗力値 N^（注3）		6860
ロッド復帰力 N^（注2）		27.3
ロッド復帰時間 s^（注2）		0.5
最大使用サイクル回/min		60
使用温度範囲 ℃		-5～+70（但し、凍結なきこと）
支持形式		FA形
質量 g	本体	411	460
質量 g	支持金具	FA金具：160
関連部品		補助ストッパ用ナット・偏角度用アダプタ

（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE₂（J/min）とすると次式
E₂=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2）ストローク25mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。

型番リスト

表示件数

型番

W-A2M27N025SD

W-A2M27S025SD-C

全長 L

(mm)

先端キャップ

最小発注数量

136	なし	1個
156	あり	1個

通常単価(税別) (税込単価)	通常出荷日

30,578円 ( 33,636円 )	29日目
32,630円 ( 35,893円 )	29日目

詳細情報

基本情報

基本情報

小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。
【特長】
・吸収エネルギ調整式のショックアブソーバです。
・ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。
・外径にねじ切りを施してあり、ボルトを装着するのと同様な手軽さで取扱いできます。
・エアシリンダの衝撃吸収に適しています。

カタログ

商品TOP

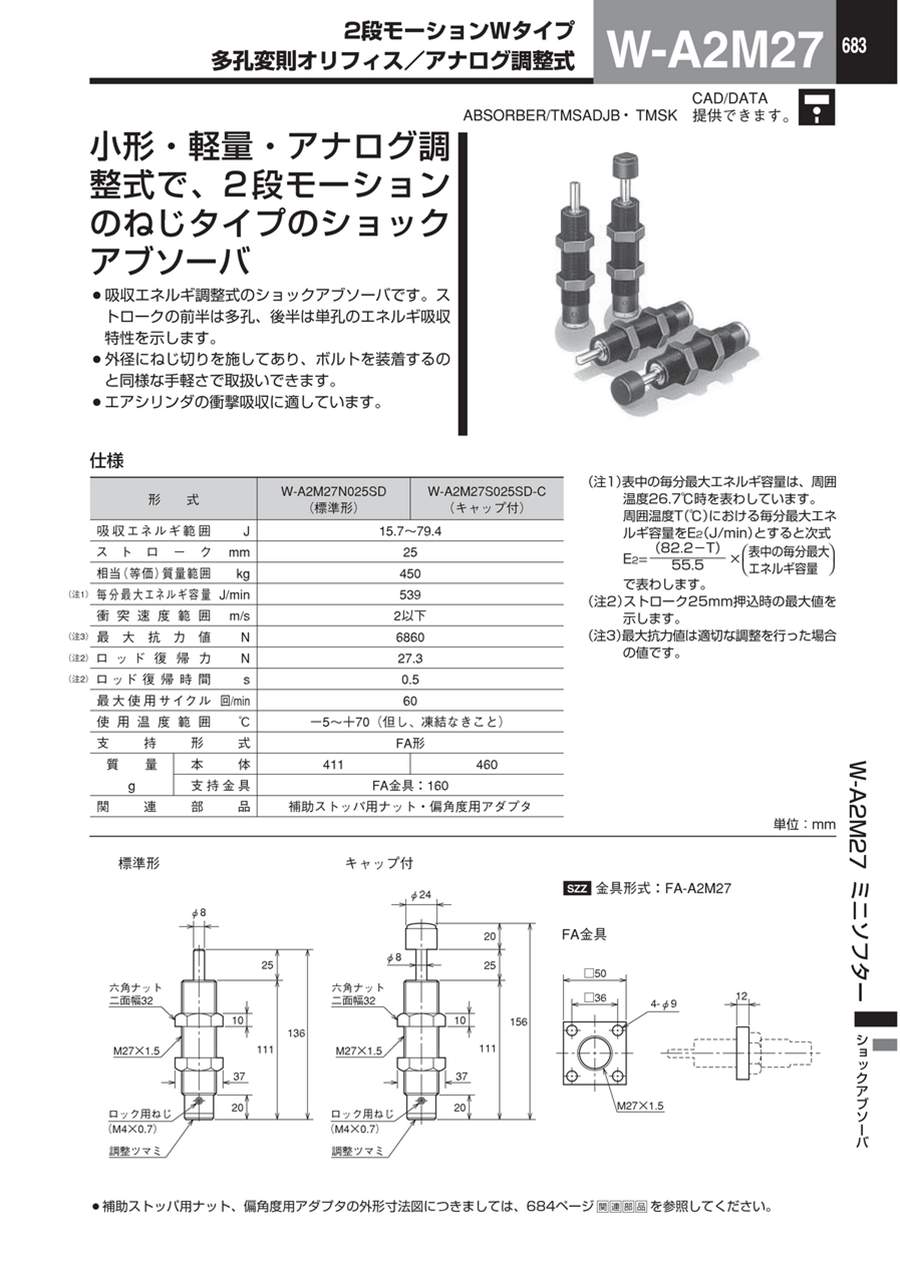

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
