ショックアブソーバ W-A2M25シリーズ
- 通常単価(税別)
- 29,462円～36,711円
- 税込単価
- 32,408円～40,382円
小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。【特長】・吸収エネルギ調...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

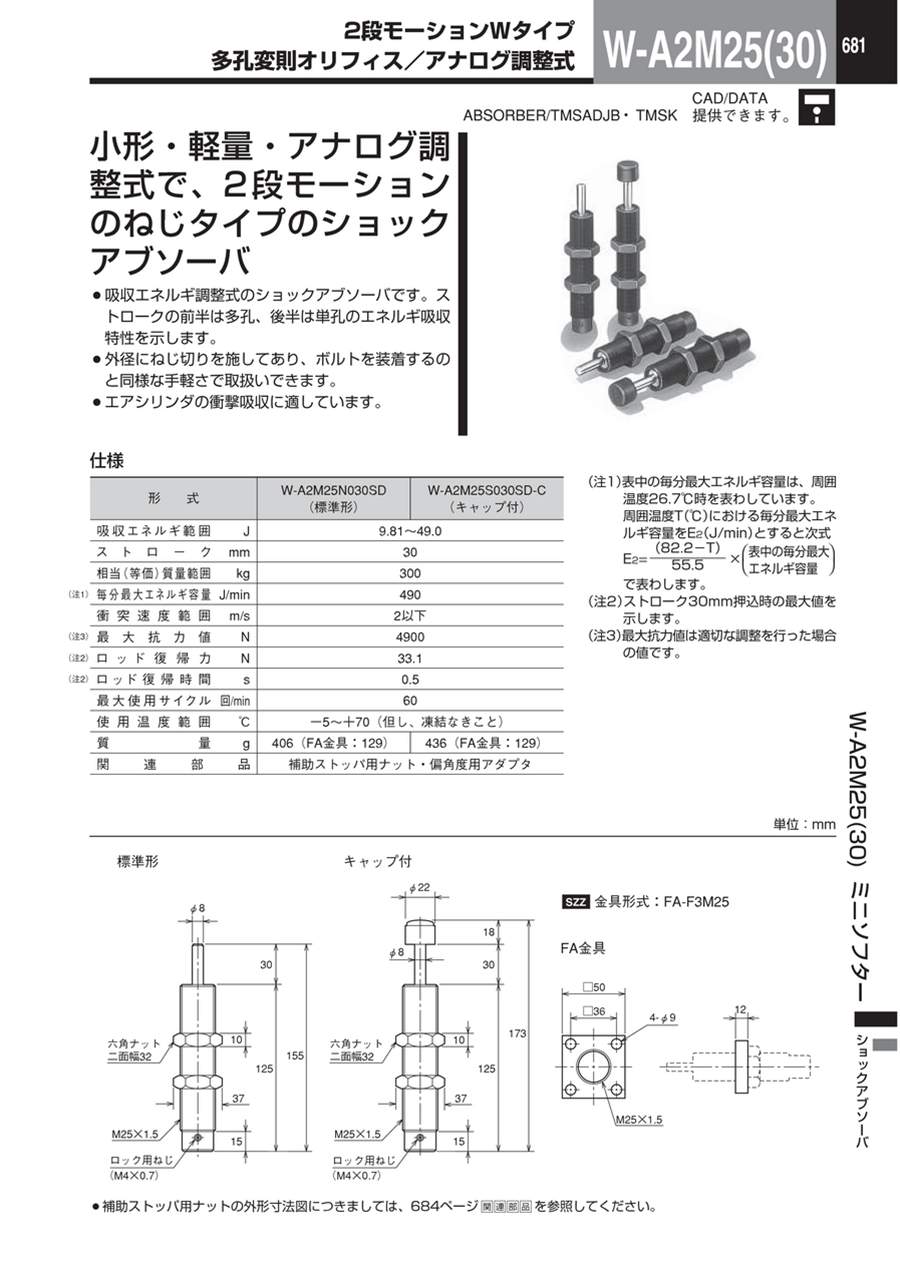

W-A2M25（30）
W-A2M25（30）
W-A2M25（40）
製品仕様
W-A2M25（30）
| 形式 | W-A2M25N030SD （標準形） | W-A2M25S030SD-C （キャップ付） |
|---|---|---|
| 吸収エネルギ範囲 J | 9.81～49.0 | |
| ストローク mm | 30 | |
| 相当（等価）質量範囲 kg | 300 | |
| 毎分最大エネルギ容量 J/min（注1） | 490 | |
| 衝突速度範囲 m/s | 2以下 | |
| 最大抗力値 N（注3） | 4900 | |
| ロッド復帰力 N（注2） | 33.1 | |
| ロッド復帰時間 s（注2） | 0.5 | |
| 最大使用サイクル 回/min | 60 | |
| 使用温度範囲 ℃ | -5～+70（但し、凍結なきこと） | |
| 質量 g | 406（FA金具：129） | 436（FA金具：129） |
| 関連部品 | 補助ストッパ用ナット・偏角度用アダプタ | |
（注1） 表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE2（J/min）とすると次式
E2=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2） ストローク30mm押込時の最大値を示します。
（注3） 最大抗力値は適切な調整を行った場合の値です。
W-A2M25（40）
| 形式 | W-A2M25N040SD |
|---|---|
| 吸収エネルギ範囲 J | 12.7～63.7 |
| ストローク mm | 40 |
| 相当（等価）質量範囲 kg | 350 |
| 毎分最大エネルギ容量 J/min（注1） | 637 |
| 衝突速度範囲 m/s | 2以下 |
| 最大抗力値 N（注3） | 4900 |
| ロッド復帰力 N（注2） | 71.4 |
| ロッド復帰時間 s（注2） | 0.5 |
| 最大使用サイクル 回/min | 60 |
| 使用温度範囲 ℃ | -5～+70（但し、凍結なきこと） |
| 質量 g | 459（FA金具：129） |
（注1） 表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE2（J/min）とすると次式
E2=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2） ストローク40mm押込時の最大値を示します。
（注3） 最大抗力値は適切な調整を行った場合の値です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,462円 ( 32,408円 ) | 4日目 |
36,711円 ( 40,382円 ) | 3日目 |
32,099円 ( 35,309円 ) | 29日目 |
詳細情報
基本情報
小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。
【特長】
・吸収エネルギ調整式のショックアブソーバです。
・ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。
・外径にねじ切りを施してあり、ボルトを装着するのと同様な手軽さで取扱いできます。
・エアシリンダの衝撃吸収に適しています。
