ＴＡＩＹＯ(太陽鉄工)

ショックアブソーバ W-A2M12シリーズ

カタログ

通常単価(税別): 13,208円～14,241円

税込単価: 14,529円～15,665円

通常出荷日：4日目～29日目

小形・軽量・アナログ調整式で､2段モーションのねじタイプのショックアブソーバ【特長】・吸収エネルギ調整...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準形

キャップ付

製品仕様

形式	W-A2M12N010 （標準形）	W-A2M12N010-C （キャップ付）
吸収エネルギ範囲 J	0.981～4.90
ストローク mm	10
相当（等価）質量範囲 kg	30
毎分最大エネルギ容量 J/min^（注1）	98.1
衝突速度範囲 m/s	2以下
最大抗力値 N^（注3）	1470
ロッド復帰力 N^（注2）	9.81
ロッド復帰時間 s^（注2）	0.5
最大使用サイクル回/min	60
使用温度範囲 ℃	-5～+70（但し、凍結なきこと）
質量 g	44	47
関連部品	補助ストッパ用ナット・偏角度用アダプタ

（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE₂（J/min）とすると次式
E₂=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2）ストローク10mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。

型番リスト

表示件数

型番

W-A2M12N010

W-A2M12N010-C

全長 L

(mm)

先端キャップ

最小発注数量

76	なし	1個
84	あり	1個

通常単価(税別) (税込単価)	通常出荷日

13,208円 ( 14,529円 )	29日目
14,241円 ( 15,665円 )	4日目

詳細情報

基本情報

基本情報

小形・軽量・アナログ調整式で､2段モーションのねじタイプのショックアブソーバ

【特長】
・吸収エネルギ調整式のショックアブソーバです。
・ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。
・外径M12と小形にできておりますのでボルトを装着するのと同様な手軽さで取扱いできます。
・外径にねじ切りを施してあります。
・小形ながらも衝撃吸収は非常にソフトです。
・エアシリンダの衝撃吸収に適しています

カタログ

商品TOP

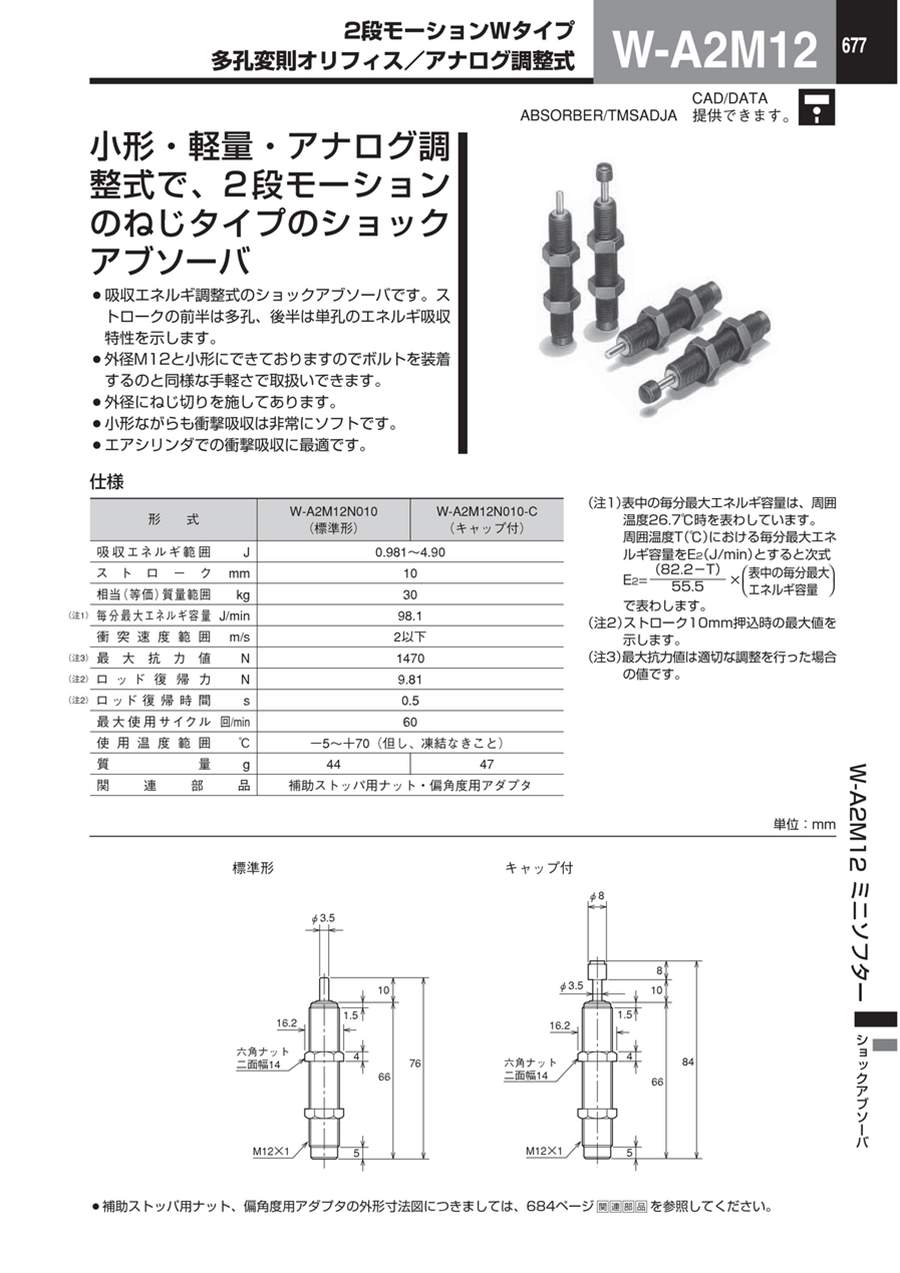

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
