ＴＡＩＹＯ(太陽鉄工)

ショックアブソーバ A2M16シリーズ

カタログ

通常単価(税別): 19,183円～20,133円

税込単価: 21,101円～22,146円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

小形・軽量でアナログ調整式のねじタイプのショックアブソーバ。【特長】・吸収エネルギ調整式のショックアブ...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

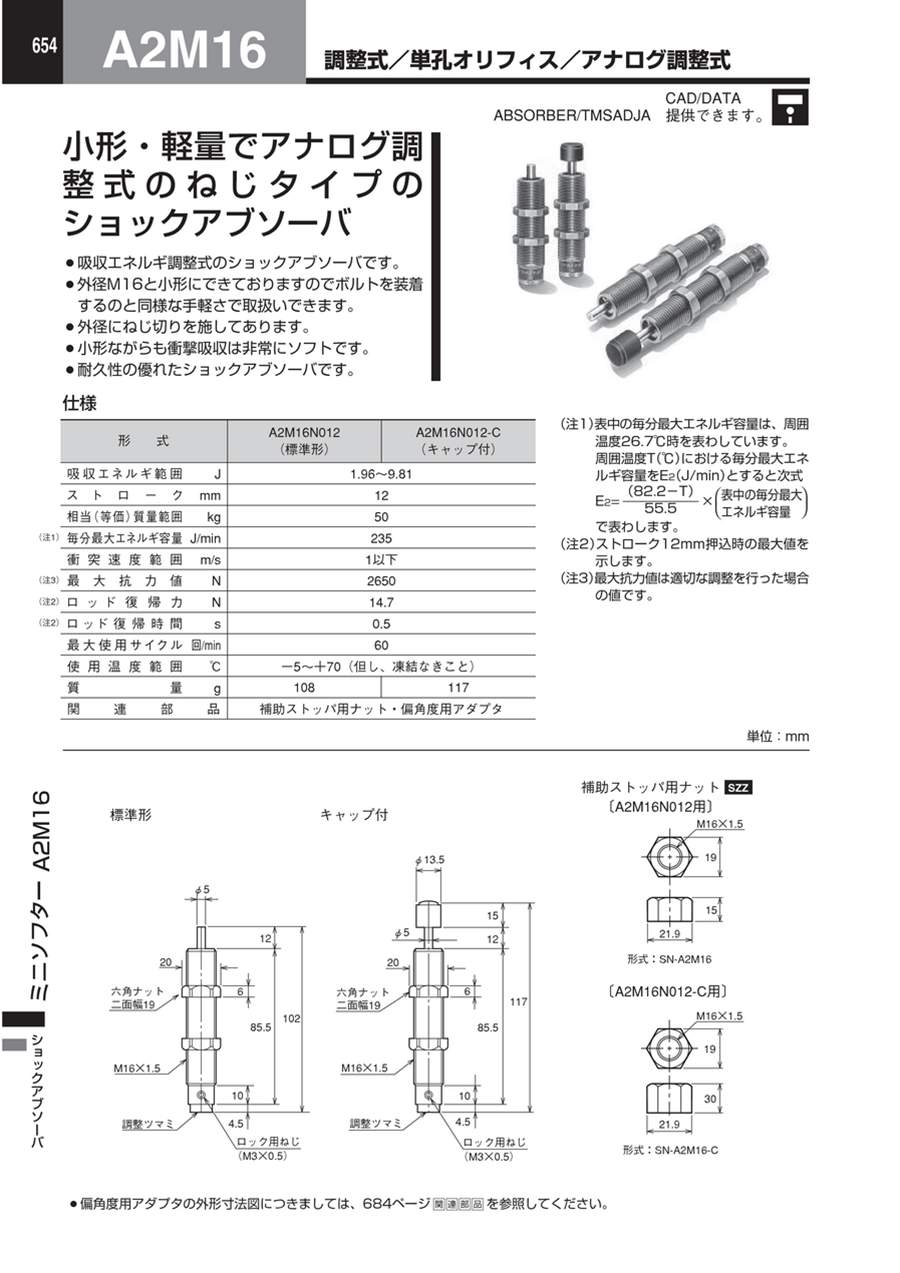

カタログ

商品情報

外形図

標準形

キャップ付

製品仕様

形式	A2M16N012 （標準形）	A2M16N012-C （キャップ付）
吸収エネルギ範囲 J	1.96～9.81
ストローク mm	12
相当（等価）質量範囲 kg	50
毎分最大エネルギ容量 J/min^（注1）	235
衝突速度範囲 m/s	1以下
最大抗力値 N^（注3）	2650
ロッド復帰力 N^（注2）	14.7
ロッド復帰時間 s^（注2）	0.5
最大使用サイクル回/min	60
使用温度範囲 ℃	-5～+70（但し、凍結なきこと）
質量 g	108	117
関連部品	補助ストッパ用ナット・偏角度用アダプタ

（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE₂（J/min）とすると次式
E₂=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2）ストローク12mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。

型番リスト

表示件数

型番

A2M16N012

A2M16N012-C

全長 L

(mm)

先端キャップ

最小発注数量

102	なし	1個
117	あり	1個

通常単価(税別) (税込単価)	通常出荷日

19,183円 ( 21,101円 )	在庫品1日目当日出荷可能
20,133円 ( 22,146円 )	4日目

詳細情報

基本情報

基本情報

小形・軽量でアナログ調整式のねじタイプのショックアブソーバ。
【特長】
・吸収エネルギ調整式のショックアブソーバです。
・外径M16と小形にできておりますのでボルトを装着するのと同様な手軽さで取扱いできます。
・外径にねじ切りを施してあります。
・小形ながらも衝撃吸収は非常にソフトです。
・耐久性の優れたショックアブソーバです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
