コガネイ

補助機器ショックアブソーバ KSHJシリーズ

Name: 補助機器ショックアブソーバ KSHJシリーズ
Brand: コガネイ
SKU: 221000059324
Rating: 4.5 (4 reviews)

カタログ

通常単価(税別): 4,475円～59,395円

税込単価: 4,923円～65,335円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

独自のリニアオリフィス構造で吸収力抜群な補助機器ショックアブソーバ。【特長】・グラム単位からトン単位ま...

詳細を確認

4.54.5

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

コガネイ

調整式リニアオリフィスショックアブソーバ KSHPシリーズ

通常価格(税別)： 7,468円 (税込価格：8,215円)

通常出荷日：在庫品1日目

よく一緒に見られています

コガネイ

補助機器ショックアブソーバ KSHJVシリーズ

通常価格(税別)： 4,073円 (税込価格：4,480円)

通常出荷日：在庫品1日目

未確定：候補が382型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ショートストロークタイプ（六角穴付）

ロッド先端キャップ付

製品仕様

コガネイ独自のオリフィス※方式により、スムーズな衝撃吸収を実現。

※ 液体の流出する小口径の穴。

本体壁面とピストンの隙間がオリフィスとなることで、負荷が一ヶ所に集中せず、長寿命を実現。
衝撃時の衝撃値を低く抑え、装置の振動や騒音を低減。

項目	型番
項目	KSHJ4×3-01	KSHJ4×3-02	KSHJ6×4-01	KSHJ6×4-02	KSHJ6×6-01	KSHJ6×6-02
最大吸収能力　J	0.3	0.2	0.5	0.3	1	0.5
吸収ストローク　mm	3		4		6
最大衝突速度　m/s	0.8	1	1		1
最高使用頻度　cycle/min	90				30
単位時間当たりの最大吸収能力　J/min	10		20		15
スプリング戻り力　N	2		3		4
偏角度	1°以下
使用温度範囲　℃	0～60

項目	型番
項目	KSHJ8×4-01,-11 （六角穴付）	KSHJ8×4-02,-12 （六角穴付）	KSHJ8×5-01,-11	KSHJ8×8-01,-11	KSHJ8×8-02,-12
最大吸収能力　J	0.75	0.5	1	2
吸収ストローク　mm	4		5	8
最大衝突速度　m/s	1		1	1	2
最高使用頻度　cycle/min	60		90
単位時間当たりの最大吸収能力　J/min	15		36	60
スプリング戻り力　N	6		6	8.6
偏角度	1°以下
使用温度範囲　℃	0～60

項目	型番
項目	KSHJ10×6-01 （六角穴付）	KSHJ10×6-02 （六角穴付）	KSHJ10×10-01	KSHJ10×10-02	KSHJ10×15-01	KSHJ10×15-03
最大吸収能力　J	1.25	0.75	3		5	6.5
吸収ストローク　mm	6		10		15
最大衝突速度　m/s	1		1	2	1	3
最高使用頻度　cycle/min	60		90
単位時間当たりの最大吸収能力　J/min	45		120		200
スプリング戻り力　N	8		8		9.8
偏角度	1°以下
使用温度範囲　℃	0～60

項目	型番
項目	KSHJ12×6-01 （六角穴付）	KSHJ12×6-02 （六角穴付）	KSHJ12×10-01	KSHJ12×10-02	KSHJ14×8-01 （六角穴付）	KSHJ14×8-02 （六角穴付）
最大吸収能力　J	3	2	6		5	3.25
吸収ストローク　mm	6		10		8
最大衝突速度　m/s	1		1	2	1
最高使用頻度　cycle/min	60
単位時間当たりの最大吸収能力　J/min	80		220		100
スプリング戻り力　N	8		7.6		12.5
偏角度	1°以下
使用温度範囲　℃	0～60

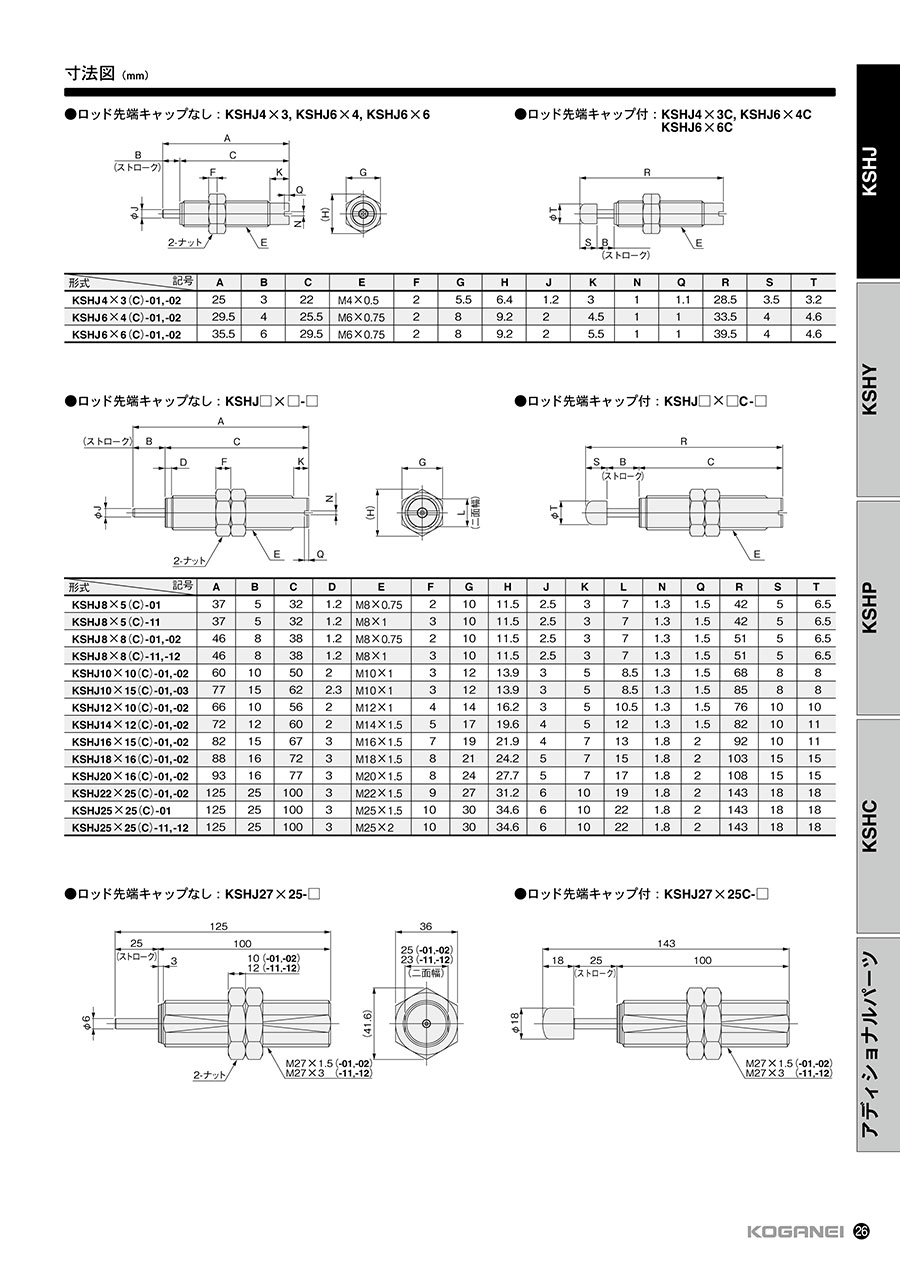

規格表

型番	記号
型番	A	B	C	D	E	F	G	H	J	L	N	R	S	T
KSHJ8×4（C）-01,-02	37	4	33	2.2	M8×0.75	2	10	11.5	2.5	4	2	42	5	6.5
KSHJ8×4（C）-11,-12	37	4	33	2.2	M8×1.0	3	10	11.5	2.5	4	2	42	5	6.5
KSHJ10×6（C）-01,-02	48	6	42	2	M10×1	3	12	13.9	3	5	3	56	8	8
KSHJ12×6（C）-01,-02	48	6	42	2	M12×1	4	14	16.2	3	6	3	58	10	10
KSHJ14×8（C）-01,-02	61	8	53	2	M14×1.5	5	17	19.6	4	6	3	71	10	11
KSHJ16×8（C）-01,-02	61	8	53	3	M16×1.5	7	19	21.9	4	6	4	71	10	11
KSHJ20×10（C）-01,-02	69	10	59	3	M20×1.5	8	24	27.7	5	6	4	84	15	15

商品特長詳細

他社製との衝撃の違い

※音声はなし

オリフィス構造による衝撃の違い

シングルオリフィス
ピストンロッドがストロークしても、オリフィスが1箇所で固定のため、衝撃値はストローク前半に集中する。

マルチオリフィス
オリフィスを段階的に絞ることにより、始め柔らかく、除々にしっかりと抵抗を持たせるが、オリフィス穴を通過する度に衝撃値が変化するため、衝撃吸収に波がある。

リニアオリフィス
無段階でオリフィスを絞り込むので、スムーズな衝撃吸収が可能。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

...

型番

ねじの呼び(M)

吸収ストローク

(mm)

最大吸収能力

(J)

材質

最大衝突速度

(m/s)

ピストンロッド復帰力

(N)

最大使用サイクル

(cycle/min)

許容偏角度

(deg)

毎分吸収エネルギ量

(J/min)

全長

(mm)

先端ｷｬｯﾌﾟ・ﾀﾞﾝﾊﾟ

ピッチ

ストッパナット

取付金具

最小発注数量

4	3	0.3	ステンレス	0.8	2	90	1	10	25	なし	0.5	ストッパナットなし	取付金具なし	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	25	なし	0.5	ストッパナットなし	サイドマウント（側面取付形）	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	25	なし	0.5	ストッパナット付	取付金具なし	1個
4	3	0.2	ステンレス	1	2	90	1	10	25	なし	0.5	ストッパナットなし	取付金具なし	1個
4	3	0.2	ステンレス	1	2	90	1	10	25	なし	0.5	ストッパナットなし	サイドマウント（側面取付形）	1個
4	3	0.2	ステンレス	1	2	90	1	10	25	なし	0.5	ストッパナット付	取付金具なし	1個
4	3	0.2	ステンレス	1	2	90	1	10	25	なし	0.5	ストッパナット付	サイドマウント（側面取付形）	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	28.5	あり	0.5	ストッパナットなし	取付金具なし	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	28.5	あり	0.5	ストッパナットなし	サイドマウント（側面取付形）	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	28.5	あり	0.5	ストッパナット付	取付金具なし	1個
4	3	0.3	ステンレス	0.8	2	90	1	10	28.5	あり	0.5	ストッパナット付	サイドマウント（側面取付形）	1個
4	3	0.2	ステンレス	1	2	90	1	10	28.5	あり	0.5	ストッパナットなし	取付金具なし	1個
4	3	0.2	ステンレス	1	2	90	1	10	28.5	あり	0.5	ストッパナットなし	サイドマウント（側面取付形）	1個
4	3	0.2	ステンレス	1	2	90	1	10	28.5	あり	0.5	ストッパナット付	取付金具なし	1個
6	4	0.5	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナットなし	取付金具なし	1個
6	4	0.5	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	4	0.5	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナット付	取付金具なし	1個
6	4	0.5	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	4	0.3	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナットなし	取付金具なし	1個
6	4	0.3	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	4	0.3	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナット付	取付金具なし	1個
6	4	0.3	ステンレス	1	3	90	1	20	29.5	なし	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	4	0.5	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナットなし	取付金具なし	1個
6	4	0.5	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	4	0.5	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナット付	取付金具なし	1個
6	4	0.5	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	4	0.3	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナットなし	取付金具なし	1個
6	4	0.3	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	4	0.3	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナット付	取付金具なし	1個
6	4	0.3	ステンレス	1	3	90	1	20	33.5	あり	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	6	1	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナットなし	取付金具なし	1個
6	6	1	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	6	1	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナット付	取付金具なし	1個
6	6	1	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	6	0.5	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナットなし	取付金具なし	1個
6	6	0.5	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	6	0.5	ステンレス	1	4	30	1	15	35.5	なし	0.75	ストッパナット付	取付金具なし	1個
6	6	1	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナットなし	取付金具なし	1個
6	6	1	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	6	1	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナット付	取付金具なし	1個
6	6	1	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
6	6	0.5	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナットなし	取付金具なし	1個
6	6	0.5	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
6	6	0.5	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナット付	取付金具なし	1個
6	6	0.5	ステンレス	1	4	30	1	15	39.5	あり	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナットなし	取付金具なし	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナット付	取付金具なし	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
8	4	0.5	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナットなし	取付金具なし	1個
8	4	0.5	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナット付	取付金具なし	1個
8	4	0.5	ステンレス	1	6	60	1	15	37	なし	0.75	ストッパナット付	サイドマウント（側面取付形）	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	1	ストッパナットなし	取付金具なし	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	1	ストッパナットなし	サイドマウント（側面取付形）	1個
8	4	0.75	ステンレス	1	6	60	1	15	37	なし	1	ストッパナット付	取付金具なし	1個
8	4	0.5	ステンレス	1	6	60	1	15	37	なし	1	ストッパナットなし	取付金具なし	1個
8	4	0.5	ステンレス	1	6	60	1	15	37	なし	1	ストッパナット付	取付金具なし	1個
8	4	0.75	ステンレス	1	6	60	1	15	42	あり	0.75	ストッパナットなし	取付金具なし	1個
8	4	0.75	ステンレス	1	6	60	1	15	42	あり	0.75	ストッパナットなし	サイドマウント（側面取付形）	1個
8	4	0.75	ステンレス	1	6	60	1	15	42	あり	0.75	ストッパナット付	取付金具なし	1個

通常単価(税別) (税込単価)	通常出荷日

7,028円 ( 7,731円 )	在庫品1日目当日出荷可能
7,738円 ( 8,512円 )	9日目
7,292円 ( 8,021円 )	9日目
7,734円 ( 8,507円 )	在庫品1日目当日出荷可能
8,307円 ( 9,138円 )	8日目
7,860円 ( 8,646円 )	7日目
8,414円 ( 9,255円 )	8日目
7,610円 ( 8,371円 )	在庫品1日目当日出荷可能
8,306円 ( 9,137円 )	8日目
7,956円 ( 8,752円 )	7日目
8,557円 ( 9,413円 )	8日目
9,220円 ( 10,142円 )	在庫品1日目当日出荷可能
9,303円 ( 10,233円 )	9日目
8,609円 ( 9,470円 )	9日目
4,752円 ( 5,227円 )	在庫品1日目当日出荷可能
5,587円 ( 6,146円 )	8日目
5,930円 ( 6,523円 )	7日目
6,071円 ( 6,678円 )	8日目
5,702円 ( 6,272円 )	在庫品1日目当日出荷可能
6,672円 ( 7,339円 )	8日目
6,176円 ( 6,794円 )	7日目
7,009円 ( 7,710円 )	8日目
5,309円 ( 5,840円 )	在庫品1日目当日出荷可能
6,054円 ( 6,659円 )	8日目
6,116円 ( 6,728円 )	7日目
6,395円 ( 7,035円 )	8日目
6,282円 ( 6,910円 )	7日目
7,140円 ( 7,854円 )	8日目
6,629円 ( 7,292円 )	7日目
7,476円 ( 8,224円 )	8日目
4,995円 ( 5,495円 )	在庫品1日目当日出荷可能
7,102円 ( 7,812円 )	7日目
6,009円 ( 6,610円 )	7日目
6,260円 ( 6,886円 )	7日目
6,642円 ( 7,306円 )	7日目
6,994円 ( 7,693円 )	7日目
6,305円 ( 6,936円 )	7日目
5,656円 ( 6,222円 )	7日目
6,350円 ( 6,985円 )	7日目
6,248円 ( 6,873円 )	7日目
7,546円 ( 8,301円 )	7日目
6,827円 ( 7,510円 )	7日目
7,431円 ( 8,174円 )	7日目
6,727円 ( 7,400円 )	7日目
7,769円 ( 8,546円 )	7日目
4,475円 ( 4,923円 )	7日目
5,587円 ( 6,146円 )	7日目
5,205円 ( 5,726円 )	7日目
6,237円 ( 6,861円 )	7日目
6,844円 ( 7,528円 )	7日目
5,969円 ( 6,566円 )	7日目
7,187円 ( 7,906円 )	7日目
5,079円 ( 5,587円 )	7日目
5,871円 ( 6,458円 )	7日目
5,205円 ( 5,726円 )	7日目
4,535円 ( 4,989円 )	7日目
5,303円 ( 5,833円 )	7日目
5,166円 ( 5,683円 )	7日目
6,054円 ( 6,659円 )	7日目
6,036円 ( 6,640円 )	7日目

...

基本情報

基本情報

独自のリニアオリフィス構造で吸収力抜群な補助機器ショックアブソーバ。
【特長】
・グラム単位からトン単位までサポート
・リニアオリフィスによりスムーズな衝撃吸収特性と長寿命
・吸収能力固定タイプ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
調整式リニアオリフィスショックアブソーバ KSHPシリーズ
調整式リニアオリフィスショックアブソーバ KSHPシリーズです。
コガネイ
リニアオリフィス（吸着能力固定タイプ） KSHAシリーズ
ショックアブソーバKSHAシリーズです。
コガネイ
補助機器クリーンシステム機器ショックアブソーバCS-KSHCシリーズ
クリーンシステム機器対応ショックアブソーバCS-KSHCシリーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補助機器ショックアブソーバ KSHJシリーズのレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

シリンダの減速停止

満足度：4.02023/05/09

よくシリンダの前進端の減速停止にメカストッパーとセットで使用しています。先端キャップ付きもありますが、実績でもなしで問...もっと読む

0人が参考にしています。

設備の部品

満足度：5.02022/05/25

この商品は自社の加工設備に使用しました。定期メンテナンスの際に交換することにしたのですが、交換作業等についても全く問題等...もっと読む

0人が参考にしています。

構造部品として利用

満足度：4.02020/02/27

単軸及び三軸ロボットのフローティング機構に対する構造部品として利用しています。簡易的（サイズや形状）な物から煩雑な構造物...もっと読む

0人が参考にしています。

エアシリンダー作動停止クッション用

満足度：5.02017/11/25

エアシリンダー低速作動停止クッション用として使いました。以前、他メーカーの単穴式と変則多穴式の調整式を使った際は、ショ...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q他のショックアブソーバとの違いは

衝突から作動完了までの時間を短縮。ワーク質量や速度が変化しても、独自のリニアオリフィス機構が自己調整し、作動時間のムラを防ぎます。振動の低減と併せて生産性の向上に貢献します。

この商品を見た人は、こんな商品も見ています

	今見ている商品補助機器ショックアブソーバ KSHJシリーズ	調整式リニアオリフィスショックアブソーバ KSHPシリーズ	耐偏角リニアオリフィスショックアブソーバ KSHYシリーズ	補助機器ショックアブソーバ KSHDMシリーズ	補助機器ショックアブソーバ KSHKシリーズ	補助機器ショックアブソーバ KSHEシリーズ
メーカー	コガネイ	コガネイ	コガネイ	コガネイ	コガネイ	コガネイ
通常価格	4,475円-	7,468円 -	9,406円 -	8,904円 -	8,976円 -	10,825円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	8日目〜	在庫品1日目〜	8日目〜	在庫品1日目〜
種類	固定式	調整式	固定式	固定式	固定式	調整式
ねじの規格	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ
最小衝突速度(m/s)	0.1	0.1	0.1	-	-	-
使用温度範囲(℃)	0::60	0::60	0::60	0::60	0::60	0::60
本体/関連商品	本体	本体	本体	本体	本体	本体
