補助機器 ショックアブソーバ KSHEシリーズ

補助機器 ショックアブソーバ KSHEシリーズ
通常単価:
8,310円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

マルチオリフィスタイプのショックアブソーバ。
【特長】
・自己補正式のショックアブソーバ。高速での衝突に最適。
・ショックと騒音を有効に吸収し、タクトタイムの短縮、破損防止に加え、加工精度も向上。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

PDF

自己補正方式、高速での衝突に最適

項目形式
マルチオリフィスタイプ
KSHE5×8KSHE6×10KSHE8×15KSHE10×20KSHE12×22
最大吸収能力 J 1.53.09.814.729.4
吸収ストローク mm810152022
最大衝突速度 m/s 1.5
最高使用頻度 cycle/min 60
スプリング戻り力 N 5.69.210.714.416.3
偏角度 3°以下
使用温度範囲 ℃0~60

質量

形式項目
本体質量加算質量
サイドマウント金具フランジマウント金具ストッパナットキャップ付
KSHE5×8 KSH5×8 24151671
KSHE6×10 KSH6×104322158(12)1
KSH8×1090682819(30)2
KSHE8×151024
KSH10×151301105734(50)4
KSHE10×20 1445
KSHE12×221921405446(69)8
KSH12×222006

単位 : g

  • ※ ()はキャップ付用

備考1 : 本体にはマウントナット2個付。
備考2 : サイドマウント金具には取り付けボルト2個付。

内部構造と各部名称

非作動時

非作動時

作動時

作動時

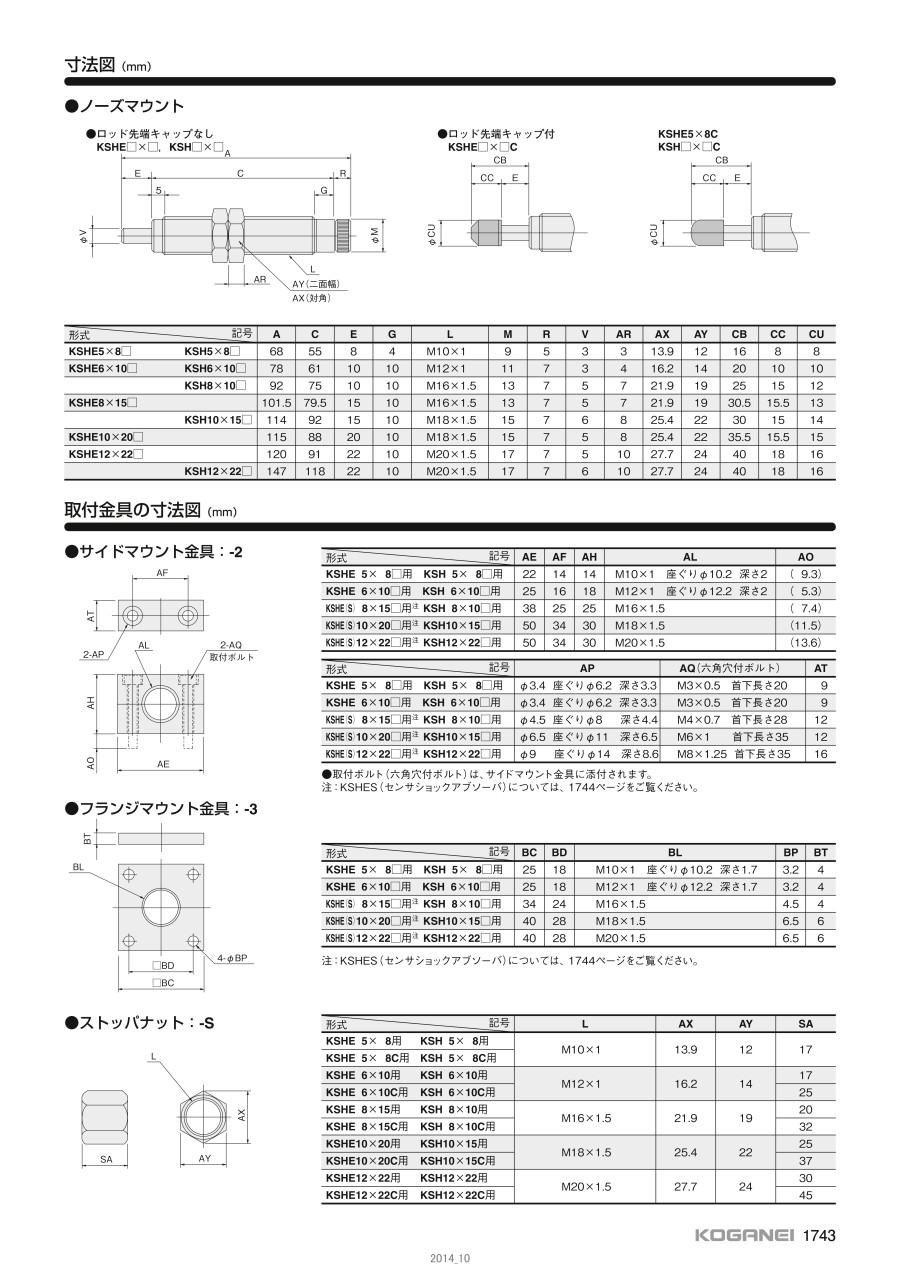

寸法図

ロッド先端キャップなし KSHE◯×◯ 単位 : mm

ロッド先端キャップなし
KSHE◯×◯ 単位 : mm

ロッド先端キャップ付 KSHE◯×◯C 単位 : mm

ロッド先端キャップ付
KSHE◯×◯C 単位 : mm

KSHE5×8C  単位 : mm

KSHE5×8C 単位 : mm

形式記号
ACEGLMRVARAXAYCBCCCU
KSHE5×8□ KSH5×8□685584 M10×1953313.9121688
KSHE6×10□ KSH6×10□78611010 M12×11173416.214201010
KSH8×10□92751010 M16×1.51375721.919251512
KSHE8×15□101.579.51510 M16×1.51375721.91930.515.513
KSH10×15□114921510 M18×1.51576825.422301514
KSHE10×20□115882010 M18×1.51575825.42235.515.515
KSHE12×22□120912210 M20×1.517751027.724401816
KSH12×22□1471182210 M20×1.517761027.724401816

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番
KSHE5X8
KSHE5X8C
KSHE6X10
KSHE6X10C
KSHE8X15
KSHE8X15C
KSHE10X20
KSHE10X20C
KSHE12X22
KSHE12X22C
型番通常単価最小発注数量スライド値引通常
出荷日
吸収ストローク
(mm)
取付ねじの呼び【M】 取付ねじ呼び【詳細】 最大吸収能力
(J)
全長
(mm)
ピストンロッド復帰力
(N)
使用温度範囲
(℃)
先端キャップ・ダンパ

8,310円

1個

在庫品1日目

当日出荷可能

810M101.5685.60~60なし

9,389円

1個

在庫品1日目

当日出荷可能

810M101.5765.60~60あり

9,029円

1個

在庫品1日目

当日出荷可能

1012M123789.20~60なし

9,129円

1個

3日目

1012M123889.20~60あり

9,684円

1個

在庫品1日目

当日出荷可能

1516M169.8101.510.70~60なし

10,799円

1個

在庫品1日目

当日出荷可能

1516M169.811710.70~60あり

10,670円

1個

在庫品1日目

当日出荷可能

2018M1814.711514.40~60なし

12,799円

1個

在庫品1日目

当日出荷可能

2018M1814.7130.514.40~60あり

14,187円

1個

3日目

2220M2029.412016.30~60なし

15,899円

1個

3日目

2220M2029.413816.30~60あり

Loading...

  1. 1

商品担当おすすめ

調整式リニアオリフィス ショックアブソーバ KSHPシリーズ 画像

調整式リニアオリフィス ショックアブソーバ KSHPシリーズ

コガネイ

NSF認定H1オイル(シリコンフリー)を使用した調整式リニアオリフィス。リニアオリフィスタイプで初めての調整式を採用しています。

補助機器ショックアブソーバ KSHJシリーズ 画像

補助機器ショックアブソーバ KSHJシリーズ

コガネイ

吸収能力固定リニアオリフィス方式により、低衝撃と長寿命を実現しています。高速仕様(衝突速度2m/s対応)と重荷重仕様(衝突速度2m/s対応)を準備しています。

補助機器 クリーンシステム機器ショックアブソーバCS-KSHCシリーズ 画像

補助機器 クリーンシステム機器ショックアブソーバCS-KSHCシリーズ

コガネイ

クラス5(FED-STD209Eのクラス100相当)対応しています。特殊なパーティクルポケット構造を採用し、粉塵の飛散を防いでいます。
