ショックキラー調整式FCKシリーズ

ショックキラー調整式FCKシリーズ
  • 数量スライド割引
通常単価:
4,324円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

1m/sの低速タイプ、2m/sの中速タイプ、3m/sの高速タイプの3段階で32種類と品揃えが豊富なショックアブソーバ。
【特長】
・低速:単孔オリフィス、中速:多孔変則オリフィス、高速:多孔オリフィスと突入速度に合った吸収機能を装備。
・外パイプはねじ加工されているため、表面積が大きく放熱効果を高めている。
・特殊油の採用により、-5~+70℃と広い温度範囲で使用可能。
・使用時にアジャストが狂わないようロックねじを採用。(一部小型機種を除く)
・低速用M10~M27、中・高速用M10~M42の外径ねじにナット付で取付簡単。
・アジャスタにより、衝突条件に合わせた衝撃吸収の調整が容易。
【用途】
・衝突条件・特性にマッチした最適な衝撃吸収が可能。

■CKD商品選定ページはこちら

PDF

ショックキラー FCKシリーズの仕様

項目FCK
シリーズ0.150.180.30.50.40.61356.58.120404573.5
形式・分類アジャスタ付
スプリング復帰形
最大吸収エネルギー J1.51.82.94.93.95.99.829.44963.779.3196392441720
外径ねじサイズ mmM10×1.0M12×1.0M14×1.5M16×1.5M20×1.5M25×1.5M27×1.5M30×1.5M36×1.5M42×1.5
ストローク mm8101216304025355080
時間当たりの最大吸収エネルギー kJ/時3.55.98.814.120.629.438.232.370.5141.1164.6264.6
最大衝突速度L m/s0.3~1-0.3~1-0.3~1-0.3~1----
M m/s-0.3~2-0.3~2-0.3~20.3~20.3~2
H m/s-0.7~3-0.7~3-0.7~30.7~30.7~3
最大繰返し頻度(20℃) 回/min6030106
周囲温度 ℃-5~70
最大荷重(抗力値)L N6371,4701,8132,6464,9006,37016,66023,52027,028
M N3,5283,920
H N
リターン時間 S0.5以下1以下2以下
質量先端キャップなし g26.54468108180406-4117101300--
先端キャップあり g274773117202436459460760141015602010
リターンスプリング力伸長時 N2.94.94.55.412.016.623.816.219.622.524.5
圧縮時 N5.99.814.718.033.171.427.244.168.683.398.0

注:最小吸収エネルギーは、最大吸収エネルギーの1/5以上でご使用ください。

内部構造および部品リスト

ショックキラー調整式FCKシリーズ:関連画像

FCK-※-※ ※分解不可

品番部品名称材質
1パッキンリテーナ銅合金
2ガイド銅合金
3アキュムレータニトリルゴム
4ピストン銅合金
5スプリングピンステンレス鋼
6インナーチューブ
7ボトム銅合金
8Oリングニトリルゴム
9バックアップリング樹脂
10調整軸銅合金
11六角穴付止めねじ合金鋼
12十字穴付止めねじ合金鋼
13Oリングニトリルゴム
14ピストンロッド合金鋼

注1:機種により多少構造は異なります。
注2:サイズ20、40はウレタンゴムとなります。

品番部品名称材質
15止め輪
16Uパッキンニトリルゴム
17Oリングニトリルゴム
18六角ナット
19鋼球軸受鋼
20スプリングピアノ線
21アウターチューブ
22オイルオイル
23スペーサニトリルゴム
24Oリングニトリルゴム
25製品銘板-
26つまみ銅合金
27ロッドキャップ樹脂 注2
28補強リング
ショックキラー調整式FCKシリーズ:関連画像

FCK-※-6.5/45/73.5-C(先端キャップ付)

品番部品名称材質
1ロッドカバーウレタンゴム(注2)
2ピストンロッド合金鋼
3止め輪(丸R型)
4Uパッキンニトリルゴム
5Oリングニトリルゴム
6ピストン銅合金
7止め輪(E形)
8スプリングピンステンレス鋼
9アウターチューブ鋼管
10インナーチューブ鋼管
11ボトム銅合金
12Oリングニトリルゴム
13バックアップリング樹脂
14六角穴付止めねじ合金鋼
15製品銘板-

注1:機種により多少構造は異なります。
注2:サイズ45、73.5にはロッドカバー(樹脂)キャップは付きません。

品番部品名称材質
16スプリングガイド
17スプリングピアノ線
18スプリングガイド
19パッキンリテーナ銅合金
20ガイド銅合金
21アキュムレータニトリルゴム
22六角ナット
23鋼球軸受鋼
24アキュムレータニトリルゴム
25オイルオイル
26ワッシャ
27調整軸銅合金
28押えねじ
29調整用ラベル

外形寸法図

ショックキラー調整式FCKシリーズ:関連画像

標準(FCK-※-※)/先端キャップ付(FCK-※-※-C)

形番AA*BCStDEFGHIJKNM
FCK-L-0.1558.965.23.550.981.56.338.714.26M10×12.442.213
FCK-M-0.18
FCK-H-0.18
FCK-L-0.3768466101.584516.28M12×13.56114
FCK-M-0.5
FCK-H-0.5
FCK-L-0.48088670101.5861119.610M14×1.53.55917
FCK-M-0.6
FCK-H-0.6
FCK-※-11021174.5901215614.52013.5M16×1.5575.519
FCK-※-3110127494161781827.718M20×1.567624
FCK-※-5155173125301810153722M25×1.5811032
FCK-※-8.11361565111252010203724M27×1.589132
FCK-M-20
FCK-H-20
188206.551533518.5142541.627M30×1.51012836
FCK-M-40
FCK-H-40
235254.551855019.5152553.133M36×1.51216046

注:上表の※は低速(L)、中速(M)、高速(H)を示す。

ショックキラー調整式FCKシリーズ:関連画像

FCK-※-6.5/45/73.5-C

形番ABStDEFGHIJKNM
FCK-※-6.25-C200.5-406.52910153722M25×1.5811032
FCK-M-45-C
FCK-H-45-C
212.5-5071925236638M42×1.512113.560
FCK-M-73.5-C
FCK-H-73.5-C
302.558015192528.56638M42×1.51216060

注:上表の※は低速(L)、中速(M)、高速(H)を示す。

この商品の作動原理

ショックキラー調整式FCKシリーズ:関連画像

作動原理

ピストンロッドに物体が衝突すると、その動きはピストンとインナーチューブによって囲まれた圧力室のオイルに伝えられる。
圧力室のオイルはインナーチューブに設けられたオリフィスから流出する。そのとき下記の式で表される抗力Fが発生する。
F=av2+bv+cx (vは衝突速度、xは移動ストロークを示す。a・b・cは定数)

第1項は速度自乗抵抗を表し、抗力の中で大きなウエイトを占めている。
第2項は粘性抵抗を表し、衝突速度が小さいときには大きな比重を占める。
第3項はピストンロッドの復帰力を表す。(第1項・第2項と比較して極めて小さいため、通常は無視できる)
この発生した抗力とピストンロッドのストロークの積がショックキラーの吸収エネルギとなる。
ショックキラーは第1項と第2項をコントロールすることによって、理想的な衝撃吸収を実現している。

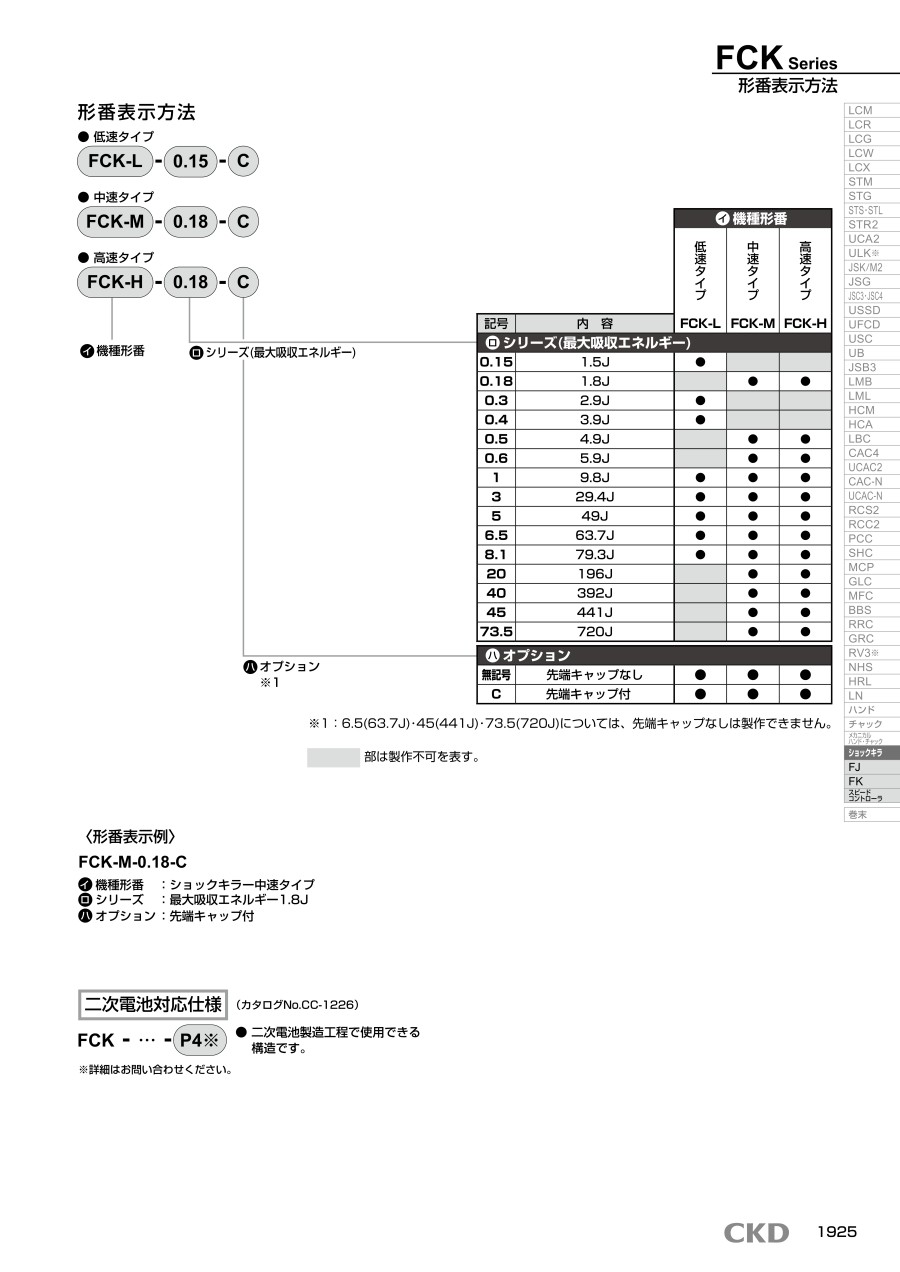

型番
FCK-H-0.5
FCK-H-0.5-C
FCK-H-0.6
FCK-H-0.6-C
FCK-H-0.18
FCK-H-0.18-C
FCK-H-1
FCK-H-1-C
FCK-H-3
FCK-H-3-C
FCK-H-5
FCK-H-5-C
FCK-H-6.5-C
FCK-H-8.1
FCK-H-8.1-C
FCK-H-20
FCK-H-20-C
FCK-H-40
FCK-H-40-C
FCK-H-45-C
FCK-H-73.5-C
FCK-L-0.3
FCK-L-0.3-C
FCK-L-0.4
FCK-L-0.4-C
FCK-L-0.15
FCK-L-0.15-C
FCK-L-1
FCK-L-1-C
FCK-L-3
FCK-L-3-C
FCK-L-5
FCK-L-5-C
FCK-L-6.5-C
FCK-L-8.1
FCK-L-8.1-C
FCK-M-0.5
FCK-M-0.5-C
FCK-M-0.6
FCK-M-0.6-C
FCK-M-0.18
FCK-M-0.18-C
FCK-M-1
FCK-M-1-C
FCK-M-3
FCK-M-3-C
FCK-M-5
FCK-M-5-C
FCK-M-6.5-C
FCK-M-8.1
FCK-M-8.1-C
FCK-M-20
FCK-M-20-C
FCK-M-40
FCK-M-40-C
FCK-M-45-C
FCK-M-73.5-C
型番通常単価最小発注数量スライド値引通常
出荷日
ストローク S
(mm)
取付ねじの呼び【M】 取付ねじ呼び M 最大吸収エネルギ
(J)
オリフィス方式 最大衝突速度
(m/s)
全長 L
(mm)
最大抗力値
(N)
ピストンロッド復帰力
(N)
最大使用サイクル
(cycle/min)
毎分吸収エネルギ量
(J/min)
使用温度範囲
(℃)
先端キャップ

4,499円

1個あり

在庫品1日目

当日出荷可能

1012M124.9多孔オリフィス式37814709.86098-5~70なし

4,862円

1個あり

3日目

1012M124.9多孔オリフィス式38414709.86098-5~70あり

4,587円

1個あり

3日目

1014M145.9多孔オリフィス式38018139.860146-5~70なし

4,949円

1個あり

3日目

1014M145.9多孔オリフィス式38818139.860146-5~70あり

4,324円

1個あり

3日目

810M101.8多孔オリフィス式358.96375.96058-5~70なし

4,499円

1個あり

3日目

810M101.8多孔オリフィス式365.26375.96058-5~70あり

6,749円

1個あり

3日目

1218M189.8多孔オリフィス式3102264614.760235-5~70なし

7,112円

1個あり

3日目

1218M189.8多孔オリフィス式3117264614.760235-5~70あり

7,287円

1個あり

3日目

1620M2029.4多孔オリフィス式311035281860343-5~70なし

8,012円

1個あり

3日目

1620M2029.4多孔オリフィス式312735281860343-5~70あり

9,899円

1個あり

3日目

3025M2549多孔オリフィス式3155392033.160490-5~70なし

10,322円

1個あり

3日目

3025M2549多孔オリフィス式3173392033.160490-5~70あり

11,679円

1個あり

3日目

4025M2563.7多孔オリフィス式3200.5392071.460636-5~70あり

10,072円

1個あり

3日目

2527M2779.3多孔オリフィス式3136637027.260538-5~70なし

10,766円

1個あり

3日目

2527M2779.3多孔オリフィス式3156637027.260538-5~70あり

15,417円

1個あり

3日目

3530M30196多孔オリフィス式31881666044.1301175-5~70なし

16,660円

1個あり

8日目

3530M30196多孔オリフィス式3206.51666044.1301175-5~70あり

19,799円

1個あり

3日目

5036M36392多孔オリフィス式32352352068.6302351-5~70なし

21,149円

1個あり

5日目

5036M36392多孔オリフィス式3254.52352068.8302351-5~70あり

25,816円

1個あり

5日目

5042M42441多孔オリフィス式3212.52702883.3102743-5~70あり

32,141円

1個あり

8日目

8042M42720多孔オリフィス式3302.5270289864410-5~70あり

4,499円

1個あり

3日目

1012M122.9単孔オリフィス式17814709.86098-5~70なし

4,862円

1個あり

3日目

1012M122.9単孔オリフィス式18414709.86098-5~70あり

4,587円

1個あり

3日目

1014M143.9単孔オリフィス式18018139.860146-5~70なし

4,949円

1個あり

3日目

1014M143.9単孔オリフィス式18818139.860146-5~70あり

4,324円

1個あり

3日目

810M101.5単孔オリフィス式158.96375.96058-5~70なし

4,499円

1個あり

3日目

810M101.5単孔オリフィス式165.26375.96058-5~70あり

6,749円

1個あり

3日目

1218M189.8単孔オリフィス式1102264614.760235-5~70なし

7,112円

1個あり

3日目

1218M189.8単孔オリフィス式1117264614.760235-5~70あり

7,287円

1個あり

3日目

1620M2029.4単孔オリフィス式111049001860343-5~70なし

8,012円

1個あり

3日目

1620M2029.4単孔オリフィス式112749001860343-5~70あり

9,899円

1個あり

3日目

3025M2549単孔オリフィス式1155490033.160490-5~70なし

10,624円

1個あり

3日目

3025M2549単孔オリフィス式1173490033.160490-5~70あり

11,679円

1個あり

3日目

4025M2563.7単孔オリフィス式1200.5490071.460636-5~70あり

10,072円

1個あり

3日目

2527M2779.3単孔オリフィス式1136637027.260538-5~70なし

10,766円

1個あり

3日目

2527M2779.3単孔オリフィス式1156637027.260538-5~70あり

4,499円

1個あり

3日目

1012M124.9多孔変則オリフィス式27814709.86098-5~70なし

4,862円

1個あり

3日目

1012M124.9多孔変則オリフィス式28414709.86098-5~70あり

4,587円

1個あり

3日目

1014M145.9多孔変則オリフィス式28018139.860146-5~70なし

4,949円

1個あり

3日目

1014M145.9多孔変則オリフィス式28818139.860146-5~70あり

4,324円

1個あり

3日目

810M101.8多孔変則オリフィス式258.96375.96058-5~70なし

4,499円

1個あり

3日目

810M101.8多孔変則オリフィス式265.26375.96058-5~70あり

6,749円

1個あり

3日目

1218M189.8多孔変則オリフィス式2102264614.760235-5~70なし

7,112円

1個あり

3日目

1218M189.8多孔変則オリフィス式2117264614.760235-5~70あり

7,287円

1個あり

3日目

1620M2029.4多孔変則オリフィス式211035281860343-5~70なし

8,012円

1個あり

3日目

1620M2029.4多孔変則オリフィス式212735281860343-5~70あり

9,899円

1個あり

3日目

3025M2549多孔変則オリフィス式2155392033.160490-5~70なし

10,322円

1個あり

3日目

3025M2549多孔変則オリフィス式2173392033.160490-5~70あり

11,679円

1個あり

3日目

4025M2563.7多孔変則オリフィス式2200.5392071.460636-5~70あり

10,072円

1個あり

3日目

2527M2779.3多孔変則オリフィス式2136637027.260538-5~70なし

10,766円

1個あり

3日目

2527M2779.3多孔変則オリフィス式2156637027.260538-5~70あり

15,417円

1個あり

3日目

3530M30196多孔変則オリフィス式21881666044.1301175-5~70なし

16,660円

1個あり

3日目

3530M30196多孔変則オリフィス式2206.51666044.1301175-5~70あり

18,324円

1個あり

3日目

5036M36392多孔変則オリフィス式22352352068.6302351-5~70なし

19,579円

1個あり

3日目

5036M36392多孔変則オリフィス式2254.52352068.8302351-5~70あり

25,816円

1個あり

3日目

5042M42441多孔変則オリフィス式2212.52702883.3102743-5~70あり

32,141円

1個あり

8日目

8042M42720多孔変則オリフィス式2302.5270289864410-5~70なし

Loading...

  1. 1

商品担当おすすめ

ショックキラー固定式NCKシリーズ 画像

ショックキラー固定式NCKシリーズ

CKD

ショックキラー固定式NCKシリーズ。CKD製 類似品です。

ショックキラー調整式SCKシリーズ 画像

ショックキラー調整式SCKシリーズ

CKD

ショックキラー調整式SCKシリーズ。

基本情報

本体/関連部品 本体 構造 調整式 使用環境 標準
本体材質 ストップナット なし (銅系)材料制限 標準

ショックキラー調整式FCKシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 作動原理を教えて下さい。
回答: この商品の作動原理を参照ください。
質問: 調整方法を教えて下さい。
回答: 調整は、初め調整ツマミを“2”に合わせて衝突させ、様子を見ながら“1”または“3”の方向に回して最適な位置を見つけてください。最適な位置に目盛を合わせたら、ロックねじを締めてご使用ください。ロックねじを締めないでご使用された場合、調整位置がずれるため最適な吸収ができなくなります。(ただし、FCK-L-0.15、FCK-HM-0.18、FCK-L-0.3、FCK-HM-0.5はロックねじ機構はありません)調整中は外部ストッパまたはストッパナットでショックキラーを保護してください。※調整ツマミ1→2→3は、吸収エネルギー弱→中→強を意味します。製品間には若干のばらつきがあるため製品個々に調整を行い、最適な調整位置を見つけてください。ロックねじの締付けトルクは下記が推奨値です。FCK-□-0.4、0.6:0.09±0.01N・m、FCK-□-1:0.3±0.02N・m、FCK-□-3及びアブソーバ外径ねじサイズM20以上の機種:0.7±0.03N・m
